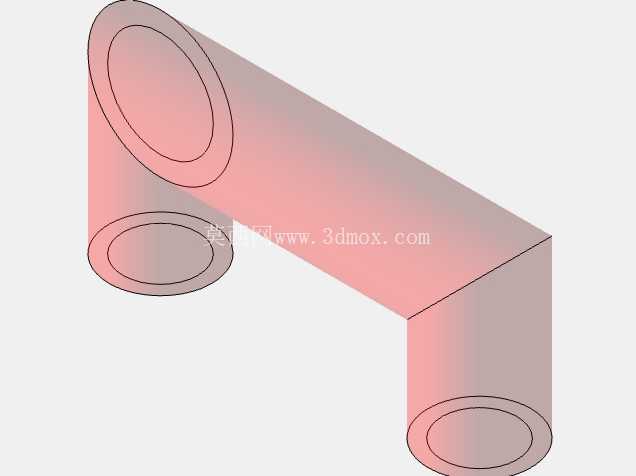

三接口等径弯通铸造流道管件结构

　　该结构为流体输送管路系统中的三向连通弯通构件，核心应用于液压动力回路、冷却介质循环管网、低压气动输送线等场景，承担不同走向管路的汇流、转向与分流功能，适配常温常压下的水基冷却液、矿物液压油、低压压缩空气等介质的输送需求。从结构设计逻辑来看，构件采用一体化等径流道设计，三个连接端口的通径尺寸完全一致，可直接对接同规格的标准管路，无需额外加装变径转接头，减少管路系统的连接节点数量，降低介质泄漏的潜在风险。流道转弯处采用大圆弧过渡结构，而非直角弯折设计，这一设计能够有效降低介质在转向过程中的局部阻力损失，减少介质流动过程中的湍流产生，避免流道内壁因长期受介质紊流冲刷出现的局部气蚀磨损，延长构件的实际使用寿命。

　　三个连接端口均采用带凸缘的法兰式连接结构，凸缘端面预留均匀的密封压紧面，安装时可配合密封垫片通过螺栓紧固实现端面密封，相比螺纹连接方式，法兰连接的密封可靠性更高，能够承受更高的管路工作压力，同时拆装维护更为便捷，无需转动整段管路即可完成构件的更换作业。从安装边界来看，构件整体呈直角空间分布形态，其中两个端口处于同一水平轴线方向，第三个端口垂直向下布置，安装时需预留对应三个方向的管路操作空间，法兰端面的螺栓孔位采用跨中分布设计，可适配国标通用法兰的安装尺寸，无需额外加工定制连接法兰。

　　设计过程中充分考虑铸造工艺的成型特性，构件外壁采用均匀壁厚设计，壁厚偏差控制在铸造工艺允许的公差范围内，避免因壁厚不均导致铸造冷却过程中出现缩孔、缩松等内部缺陷，流道内壁的拔模斜度符合砂型铸造的工艺要求，能够保证铸造成型后砂芯顺利脱出，减少后续内壁机加工的工作量。构件的外轮廓转角处均设置铸造圆角，避免应力集中现象，在管路承受压力波动、振动载荷时，不会因尖角处的应力叠加导致构件开裂。

　　在实际设备配套中，该类弯通常用于机床冷却系统的管路分流、工程机械液压系统的管路转向、工业换热设备的介质回路连接等场景，相比采用标准弯头拼接的管路结构，一体化铸造的弯通构件整体刚性更好，不存在拼接焊缝的泄漏隐患，同时管路布局更为紧凑，能够有效减少管路系统占用的设备内部空间。建模过程中对法兰端面的密封面平面度、流道内壁的表面粗糙度、各端口的轴线位置度均做了对应公差约束，能够直接用于后续的铸造工艺图绘制、模具结构设计，也可导入有限元分析软件进行承压能力校核、流场阻力模拟，为后续的工艺优化、结构改进提供精准的三维数字模型支撑。
