曲柄滑块传动机构三维结构设计

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1176093
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计
  • 曲柄滑块传动机构三维结构设计

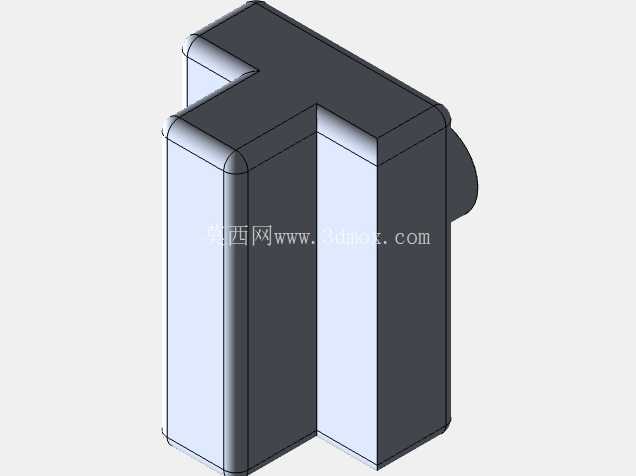

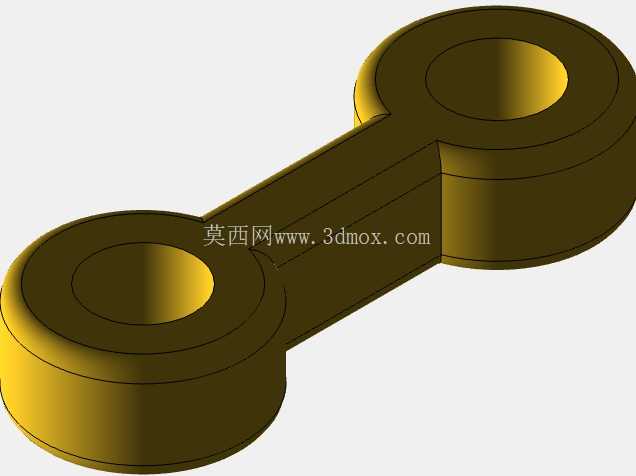

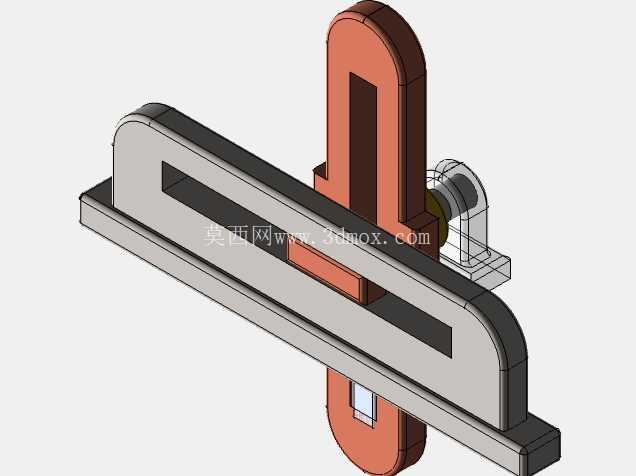

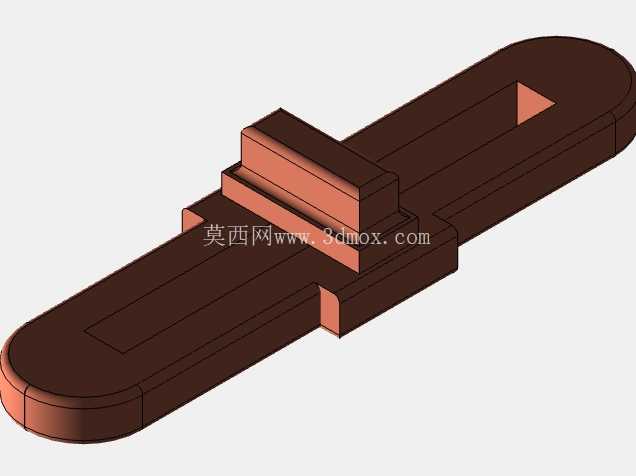

这套曲柄滑块机构是典型的运动转换类机械传动结构,核心作用是实现旋转运动与直线往复运动的双向转换,在各类通用机械、动力设备中有着极为广泛的应用场景。从结构组成来看,整套机构包含曲柄回转单元、连杆传动单元、滑块导向单元三个核心部分,其中曲柄作为动力输入或者输出端,可与回转轴系直接固连,连杆作为中间传力构件,两端分别通过铰接结构连接曲柄与滑块,滑块则被约束在直线导向槽内,仅能沿槽体方向做往复直线运动。

在实际工程应用中,这类机构最常见的使用场景是内燃机动力端,通过燃料燃烧推动滑块(活塞)做直线往复运动,经连杆带动曲柄(曲轴)输出旋转扭矩,最终将化学能转化为旋转机械能对外输出;反过来也可作为压力加工设备的执行端,将电机输入的旋转运动转化为滑块的直线冲压动作,完成冲压、锻压、送料等直线往复作业,在小型空压机、柱塞泵、自动化送料机构中也能见到同原理的结构变体。

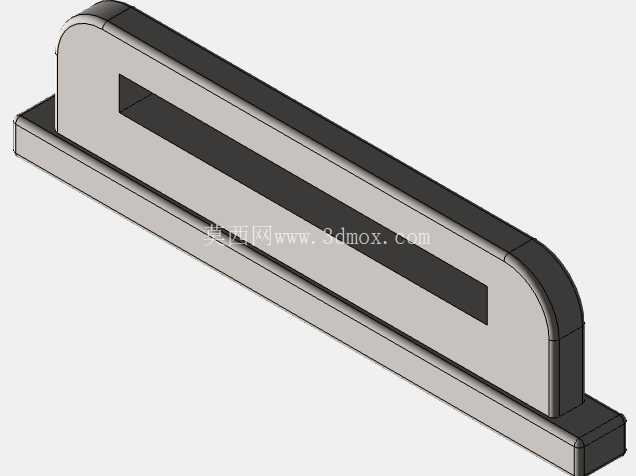

从设计思路层面来看,这套结构的导向槽采用了长条形贯通式设计,槽体两侧设置了平行的导向面,可对滑块的运动方向形成全行程约束,避免滑块在运动过程中出现偏摆、卡滞的问题。曲柄部分采用了偏心回转结构,回转中心与连杆铰接点的偏心距直接决定了滑块的最大行程,设计时可根据实际需要的直线运动行程调整偏心距参数,同时需要校核连杆长度与偏心距的比值,避免机构出现死点位置或者传动角过小导致传力效率下降的问题。

安装边界方面,整套机构的基座为一体式长条形导向座,可通过基座上预设的安装孔位直接固定在设备安装平面上,曲柄的回转轴端可通过联轴器与动力输入轴或者负载轴连接,不需要额外设计复杂的支撑结构,整体安装占用空间紧凑,适合在空间受限的设备内部布置。滑块部分设置了与外部执行构件连接的安装位,可根据不同的使用场景加装冲压头、活塞、推料块等不同的执行末端,拓展机构的使用场景。

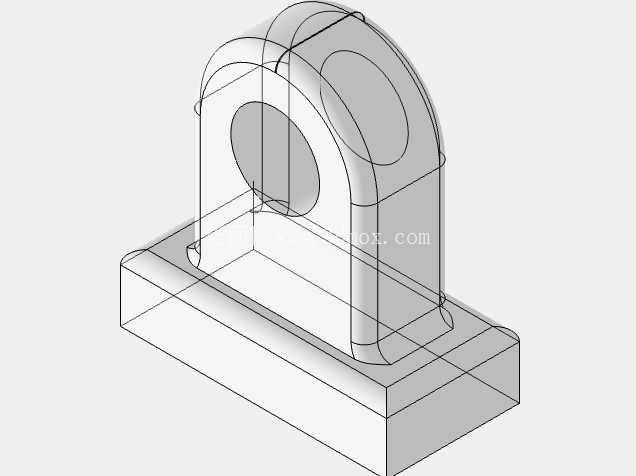

在结构细节处理上,所有铰接位置都预留了销轴安装空间,实际加工装配时可加装耐磨轴套,降低铰接位置的磨损量,提升机构的整体使用寿命。导向槽的内壁设计有足够的导向长度,即使滑块运动到行程端点位置,依然有足够的配合长度保证导向精度,避免滑块出现倾覆力矩导致运动卡涩。整套机构的传力路径清晰,动力从曲柄输入后经连杆传递到滑块,所有受力构件的截面尺寸都经过受力校核,可承受常规工况下的交变载荷,不会出现构件变形或者断裂的问题。

针对不同的使用工况,这套结构还可以做针对性的参数调整,比如用于高速运转场景时,可对曲柄做动平衡处理,降低高速运转时的振动量;用于大负载冲压场景时,可适当加大连杆的截面尺寸,提升连杆的抗弯强度,同时在滑块与导向槽之间加装润滑结构,减少滑动摩擦带来的磨损与能耗。在自动化生产线的送料机构中使用时,还可以在滑块上加装位置检测元件,配合控制系统实现送料行程的精准控制,满足自动化生产的节拍要求。
