带安装法兰的圆筒式散热翅片壳体结构

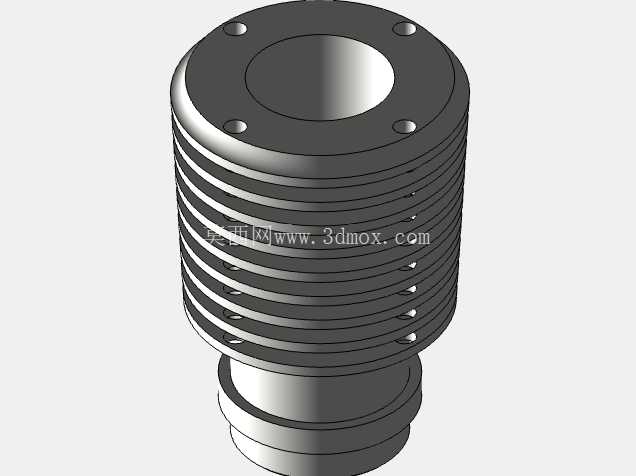

　　在工业散热场景中，这类带周向翅片的圆筒壳体是换热类组件的核心承载结构，常见于小型液压系统油温散热、精密仪器局部热源散热、小型动力单元的被动散热模块中，区别于常规铝挤型散热片，该结构采用一体化筒身设计，既作为散热换热的主体结构，也可作为内部发热元器件的防护外壳，减少额外加装防护壳的装配工序。从结构设计逻辑来看，顶部的法兰盘均匀布置了4个安装沉孔，安装时可通过螺栓直接将整个散热组件固定在设备的安装基面，沉孔设计能够让螺栓头部完全没入法兰平面，避免突出的螺栓头干涉其他周边部件的布置，法兰与筒身的衔接位置做了圆弧过渡处理，能有效降低压铸成型时的应力集中问题，减少后续使用过程中因温度循环变化产生的结构开裂风险。

　　筒身周向均匀排布的环形散热翅片，每一片翅片的厚度、片间距都经过匹配计算，在自然对流散热的工况下，片间距预留了足够的空气流通通道，避免相邻翅片之间的热空气滞留形成热阻，同时翅片与筒身采用一体化结构，相比焊接式翅片，不存在接触热阻，热量能够从筒体内壁快速传导到每一片翅片表面，提升整体散热效率。筒身下部的缩径段是对接接口，可直接插入对应管径的管路或者设备安装孔内，接口位置的外径公差按照过渡配合设计，装配时可辅以密封胶或者密封圈实现密封固定，不需要额外设计复杂的连接结构，适配快装式的设备组装需求。

　　从安装边界来看，整个构件的最大外径由顶部法兰尺寸决定，安装时需要预留的径向空间略大于法兰外径，轴向安装空间需要覆盖从法兰端面到下部接口端面的总长度，翅片部分的外径小于法兰外径，因此安装时翅片周边只需要预留不小于5mm的空气流通间隙即可，不需要额外预留安装操作空间，整体结构紧凑，适合在设备内部空间局促的场景下使用。在实际工况适配性上，该结构的壁厚设计兼顾了结构强度与导热效率，筒身主体壁厚满足内部承压需求，可适配一定压力的流体换热场景，翅片厚度在保证结构刚性的前提下尽可能做薄，减少材料用量的同时提升单位重量的散热面积。

　　设计过程中充分考虑了铸造工艺的成型需求，所有的棱角位置都做了微小的倒角处理，拔模斜度按照压铸工艺的常规要求设置，避免成型后出现脱模困难、边角缺料的问题，不需要后续大量的机加工工序，仅需要对法兰安装面、下部接口配合面做精加工即可满足装配精度要求，能够有效降低批量生产的加工成本。在实际选型应用中，这类结构可根据具体的散热功率需求调整翅片数量、筒身长度以及翅片高度，不需要改动顶部安装法兰与下部接口的尺寸，即可实现同安装尺寸下不同散热功率的系列化适配，减少设备安装基座的改造成本，对于需要迭代升级散热性能的设备来说，能够直接替换原有构件完成升级，不需要改动周边其他结构。
