L型双孔连接安装固定支座结构

日常做非标设备结构设计时，这类L型支座的使用场景覆盖范围极广，从小型桌面自动化检测设备的传感器安装位，到遥控作业机器人的执行组件铰接点，再到工业相机的角度调节固定位，都能看到这类结构的变体。很多刚入行的工程师容易把这类支座当成简单的折弯钣金件处理，实际上当需要承受径向铰接载荷、同时要保证安装基准垂直度的时候，一体机加工或者铸造成型的支座结构稳定性远胜拼接式结构。

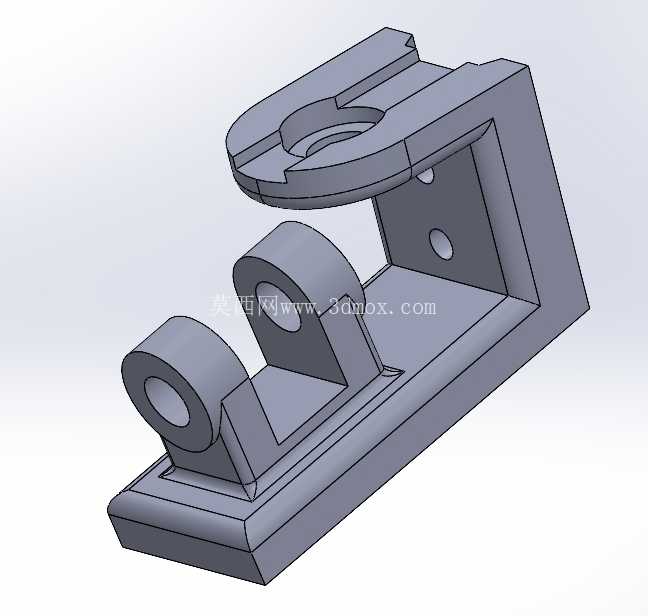

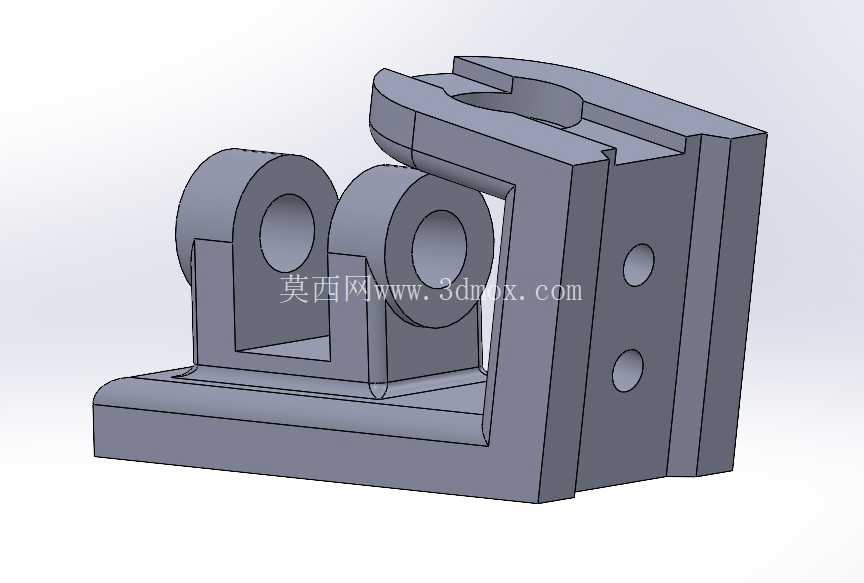

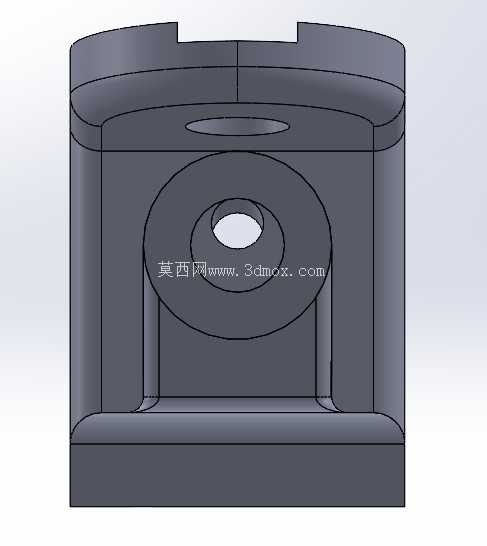

从功能设计上看，前部两个同轴带孔的垂直臂是核心功能区，孔位的公差一般选H7级，用来穿装销轴、铰轴或者螺栓，实现被连接件的转动铰接或者刚性固定——如果是铰接场景，两个臂的孔位同轴度需要控制在0.02mm以内，避免销轴穿装后出现卡滞、单侧受力磨损过快的问题；如果是刚性固定场景，孔位会配合平键或者顶丝，限制轴类件的周向转动。支座背面的半圆开槽结构，是专门为固定圆柱类杆件设计的，比如设备上的导杆、气路硬管、传感器安装杆，都可以卡在这个半圆槽内，通过顶部的槽位加装压块就能实现抱紧固定，不需要额外设计抱箍结构，能节省不少安装空间。

安装边界方面，底部的水平安装面是整个支座的基准面，平面度要求控制在0.01mm/100mm范围内，面上的两个沉头孔用来穿装内六角螺栓，把支座固定在设备的安装基板或者型材台面上，孔位的中心距公差一般按±0.1mm控制，适配常规的安装孔位加工精度。垂直立面上的两个光孔，是用来做侧向辅助固定的，当支座需要承受侧向冲击力的时候，这两个孔可以加装侧向顶紧螺栓，分担底部安装螺栓的受力，避免长期受冲击后支座出现移位。

设计这类支座的时候，首先要先确认前部铰接孔的受力大小，以此来确定两个垂直臂的厚度和孔的直径——如果是用来承载小型气缸的铰接端，臂厚一般做到孔直径的0.8-1倍就足够；如果是用来做重载机械手的关节支座，臂厚需要加到孔径的1.5倍以上，同时还要在臂和底板、臂和立板的连接位置做圆角过渡，避免应力集中导致受力断裂。很多新手设计的时候容易忽略过渡圆角，做出来的零件在受交变载荷的时候，很容易在转角位置出现裂纹，这点在铸造类支座上尤其要注意，铸造圆角一般取R3-R5，既方便脱模，也能提升结构强度。

实际选型使用的时候，要先确认安装空间的边界尺寸：支座的总高度不能超过安装位的垂直净空，避免和周边运动部件出现干涉；前部两个铰接臂的开档宽度，要和被连接件的安装耳宽度匹配，间隙控制在0.1-0.2mm，太大会导致铰接晃动，太小会出现装配卡滞。背面半圆槽的直径要和待固定的圆柱件直径一致，公差选h8，保证抱紧的时候不会出现松脱。如果是用在有振动的设备上，比如振动送料机构的周边，安装螺栓要加装防松垫圈，铰接孔内要加装铜套或者自润滑轴承，减少长期转动带来的磨损，延长部件的使用寿命。

这类支座的结构看起来简单，实际上每一处尺寸都是围绕安装需求和受力情况设计的：L型的轮廓刚好能同时实现水平方向安装和垂直方向铰接/固定的功能，不需要额外拼接零件，整体刚性更好；各个安装孔的位置都预留了足够的扳手操作空间，装配的时候不需要特殊工具，普通内六角扳手就能完成全部安装作业；没有多余的冗余结构，在保证强度的前提下尽可能控制了整体重量，不管是用在移动机器人这类对重量敏感的设备上，还是用在固定工业设备上，都能很好地适配需求。
