四轴无人机中心承载安装板结构

项目分类:铸造模 发布时间:2026-06-05 ID:1176096
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构
  • 四轴无人机中心承载安装板结构

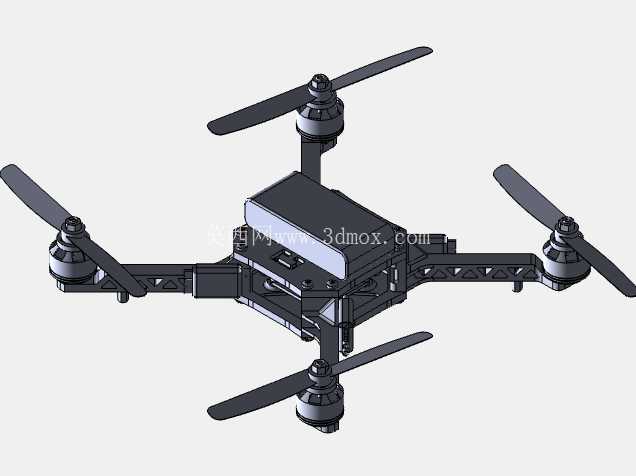

该结构件面向小型四旋翼无人飞行器的中心机架承载场景,主要承担飞控主板、电源模块、机臂连接座以及旋翼动力组件的安装定位任务。在航拍巡检、园区安防、农田低空巡查、教学实验等使用场景中,飞行器需要频繁完成起降、转向、悬停和姿态快速调整,中心板既要承受四个旋翼传递过来的交变拉力,也要约束机载电子元件的相对位置,避免振动造成接插件松动或传感器零点漂移。

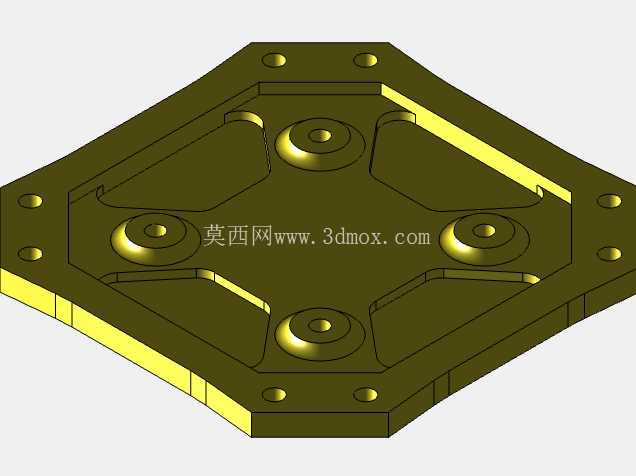

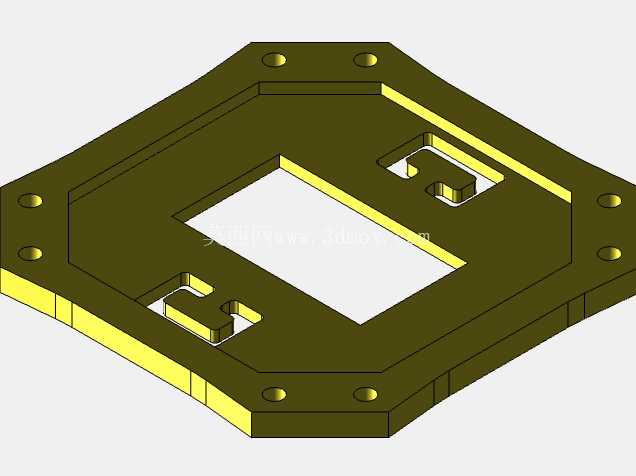

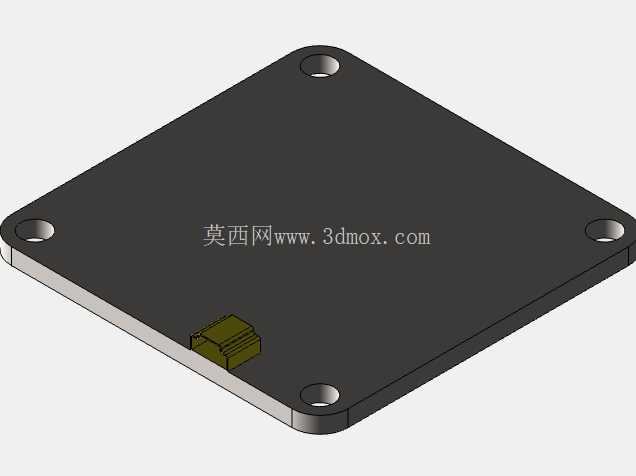

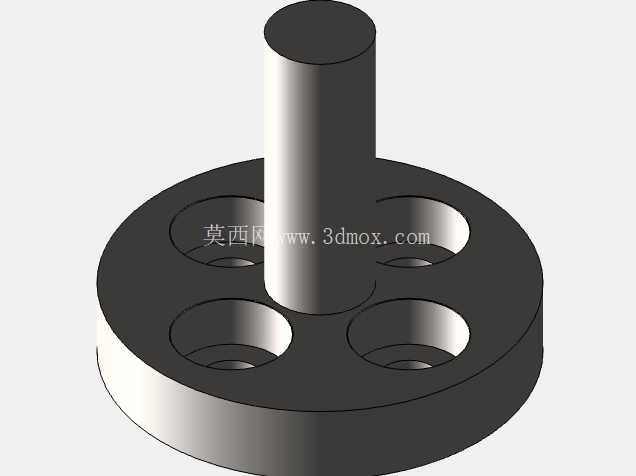

从结构布局看,板体采用近似菱形的外轮廓,四个方向对应四轴机架的旋翼布置方位,中心区域预留主控制板安装空间,四角附近设置带凸台的同轴安装孔,用于固定机臂或电机座。凸台孔位并非简单在平板上打孔,而是通过局部加厚形成承载柱,使螺钉预紧力能够沿柱体传递到板厚方向,减少薄板锁付时出现的局部凹陷和螺纹滑牙风险。板边还布置有若干小孔,可用于线束扎带固定、外壳连接、减震球安装或辅助支架定位。

板面的加强筋沿着对角线和载荷传递路径展开,筋条从中心区域向四个动力安装位延伸,形成连续的力流通道。旋翼工作时,电机产生的升力通过机臂作用到四个角点,中心板会承受弯曲、扭转和小幅振动复合载荷;若采用等厚平板,虽然加工简单,但在相同重量下刚度不足,飞行中容易出现板体颤振。该设计通过凸起筋位提高截面惯性矩,在不显著增加整体重量的前提下增强抗弯和抗扭能力,比较适合压铸或轻量化金属成型工艺。

安装边界方面,菱形轮廓的四个切角方向为机臂、螺旋桨旋转范围和起落架连接留出空间,避免中心板外边缘与动力部件发生干涉。板体厚度并非完全一致,中心承载区、孔位凸台和加强筋处材料较厚,边缘非关键区域相对较薄,这种厚薄过渡需要在建模时保持圆角连续,防止压铸成型时产生缩孔、冷隔或应力集中。四个主安装孔的位置度直接影响电机轴线间距和旋翼动平衡,因此在三维结构设计中应优先约束孔位中心距、凸台端面平面度以及孔轴与板平面的垂直度。

设计思路上,该构件没有追求复杂外形,而是把重点放在载荷路径、安装复用和轻量化之间的平衡。中心大面积平面可贴合飞控板或电池支撑板,凸台端面提供稳定的锁附基准;周边开槽和筋位既可以减轻重量,也能为电调、电源线、信号线提供走线空间。对于小型无人机而言,整机重量对续航和悬停效率影响明显,中心板每增加冗余质量,都会提高旋翼所需拉力;但过度减重又会降低落地冲击后的可靠性,因此筋条宽度、凸台高度和板厚需要结合机臂材料、电机拉力以及起飞重量进行校核。

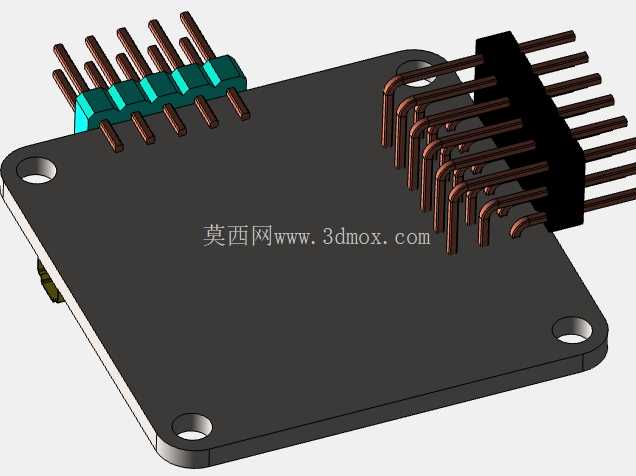

在实际装配中,该板可作为上下两层机架夹板中的一层使用,也可单独作为底部承载板配合立柱支撑。飞控板宜安装在靠近整机重心的位置,减震垫或减震球可布置在中心孔位附近;电池绑带或电池导轨则沿板体对称方向布置,保证重心落在四个旋翼几何中心附近。维护时,四个角点的拆装空间需要满足螺丝刀或内六角工具进入,凸台周围不应被过高筋位遮挡,否则批量装配效率会明显下降。

从成型角度看,零件上的凸台、筋条和轮廓切角均体现了压铸结构件的特征。建模时需关注拔模方向、壁厚均匀性和圆角过渡,主孔位可根据批量需求选择铸孔后二次加工,或直接成型底孔再攻丝。若用于载荷较大的工业巡检机型,还应在四个主连接位增加衬套或金属压铆螺母,以提高反复拆装后的螺纹寿命。整体结构紧凑、功能分区明确,适合作为四轴无人机机架核心承载件进行结构参考、模具设计和装配验证。
