NACA4翼型无人机左翼肋翼梁组合结构

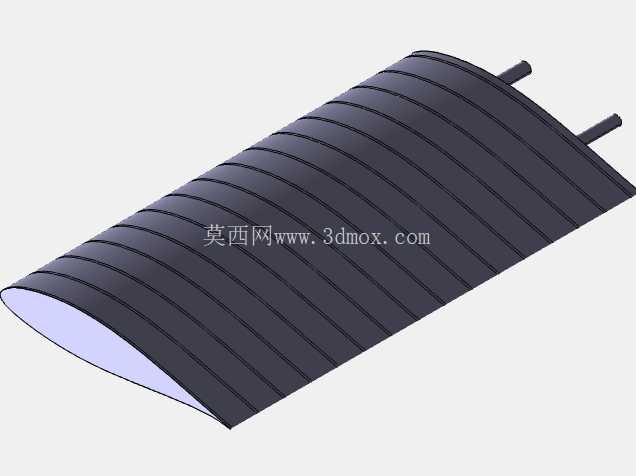

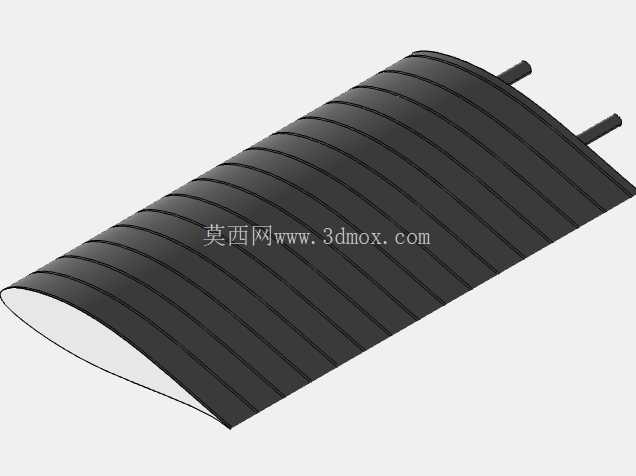

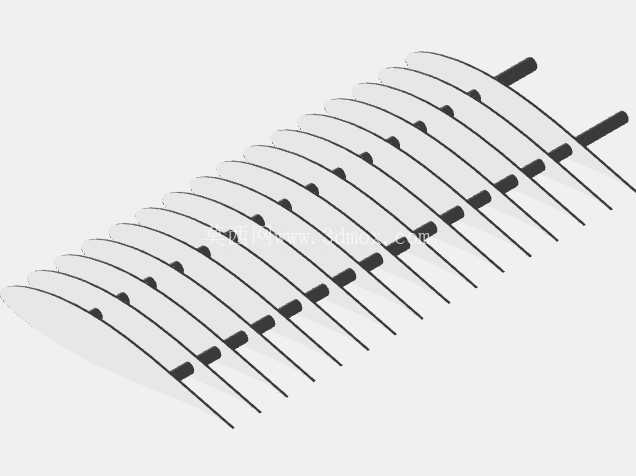

　　这套翼面结构采用NACA四位数字翼型作为基准气动外形，核心应用场景覆盖小型固定翼无人机的左侧主翼段，承担飞行过程中的升力生成、翼面载荷传递与外形维持功能，是固定翼无人机升力系统的核心承载构件。从结构组成来看，整套构件包含多组平行排布的翼肋、贯穿翼肋的翼梁以及前后缘定位杆件，翼肋沿翼展方向等距布置，每片翼肋的外轮廓严格贴合NACA4翼型的气动曲线，确保蒙皮铺设后能够获得精准的气动外形，避免翼面凹凸偏差带来的附加阻力。翼梁作为主要承力构件，沿翼弦方向设置在翼型的气动中心附近位置，能够将飞行过程中产生的升力、弯矩与剪切力高效传递至机身连接段，避免翼面在大过载飞行工况下出现结构变形。

　　设计过程中首先完成翼型坐标点的提取与拟合，通过对NACA4翼型的上下翼面曲线进行离散采样，生成连续光滑的翼型轮廓线，再根据翼展方向的结构强度需求确定翼肋的排布间距，每片翼肋上预留了翼梁穿过的定位孔，孔位公差控制在合理范围内，既保证装配时的顺畅性，又能避免装配间隙带来的结构松动。翼肋的厚度根据不同位置的载荷大小做了差异化设计，靠近翼根位置的翼肋厚度更大，承载能力更强，靠近翼尖位置的翼肋适当减薄，在保证结构强度的前提下降低整体结构重量，契合无人机轻量化设计的核心需求。

　　安装边界方面，整套翼结构的根端预留了与机身翼台对接的安装接口，接口位置的孔位与机身侧的连接点完全匹配，翼展方向的总长度适配对应量级无人机的左翼尺寸，翼弦长度根据所选NACA翼型的弦长参数确定，前后缘杆件的直径与翼肋上的安装孔过盈配合，装配后能够保证各翼肋的相对位置固定，不会在飞行振动中出现移位。从实际使用场景来看，这套结构既可以作为无人机机翼的内部支撑骨架，外部铺设蒙皮后形成完整的翼面结构，也可用于航模教学、翼型风洞试验的验证样件，其分段式的翼肋设计便于加工制造，无论是采用轻质木材切割、复合材料模压还是金属材料3D打印都能快速成型，不同加工工艺下都能保证翼型的外形精度。

　　结构设计时充分考虑了装配工艺性，翼梁与翼肋的连接不需要复杂的紧固件，通过孔位的配合加上少量粘接即可完成组装，降低了装配难度与整体结构重量，翼肋上预留的减重孔在不影响结构强度的前提下进一步削减了无用重量，提升无人机的有效载荷能力与续航表现。翼型的选择上采用NACA4位翼型，这类翼型在低速飞行工况下具有升阻比高、失速特性平缓的优势，非常适合小型固定翼无人机的飞行速度区间，能够在巡航阶段提供稳定的升力输出，在遇到气流扰动时也能保持较好的飞行稳定性，不会因为翼型的气动特性问题导致飞行姿态失控。整套结构的受力路径清晰，飞行时蒙皮承受的气动载荷首先传递到相邻的翼肋上，翼肋再将分散的载荷汇总传递到贯穿的翼梁上，最终通过翼根的连接接口传递到机身主结构，整个传力路径没有冗余环节，结构效率较高，在相同重量下能够承受更大的飞行过载，适配无人机在不同飞行姿态下的载荷变化需求。
