法兰安装紧凑型双作用液压缸结构

这款法兰安装的紧凑型双作用液压缸，在液压系统里承担直线往复执行的核心功能，常见于各类需要紧凑安装空间、输出稳定推拉力的工业设备场景，比如压铸周边辅助工装、小型自动化专机的夹紧进给工位、铸造生产线的模具顶出机构，还有部分空间受限的专用设备直线驱动单元，相比拉杆式液压缸，它的径向尺寸更克制，能塞进设备预留的狭窄安装腔体内，不用额外预留拉杆的避让空间，对设备整体布局的友好度更高。

从功能特性来看，双作用的结构设计意味着活塞的伸出和缩回动作都靠液压油驱动，不像单作用缸靠弹簧复位，它的缩回力稳定可控，动作响应速度也更均匀，不管是带载伸出还是带载缩回，都能保持平稳的出力表现，不会出现弹簧复位时的速度波动、复位力不足的问题，适合需要双向带载作业的工况。法兰安装的形式，是靠缸体端部的方形法兰直接贴合设备安装面，用螺栓穿过法兰上的四个安装孔完成固定，这种安装方式的抗偏载能力比螺纹安装、脚架安装更强，当活塞杆承受一定径向载荷的时候，法兰面的贴合受力能分散载荷，避免缸筒端部出现应力集中，延长密封件和缸体的使用寿命。

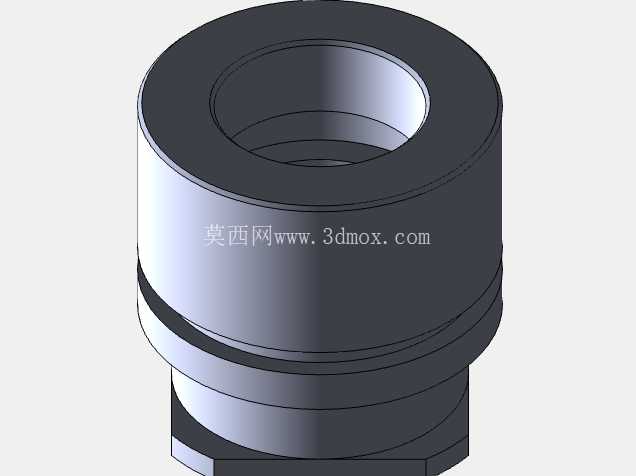

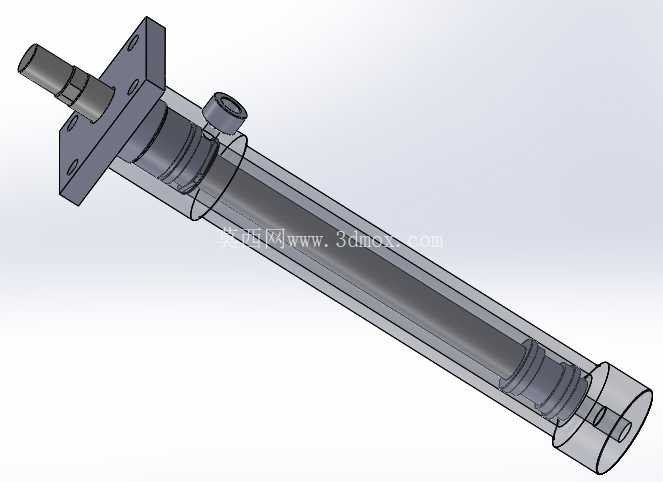

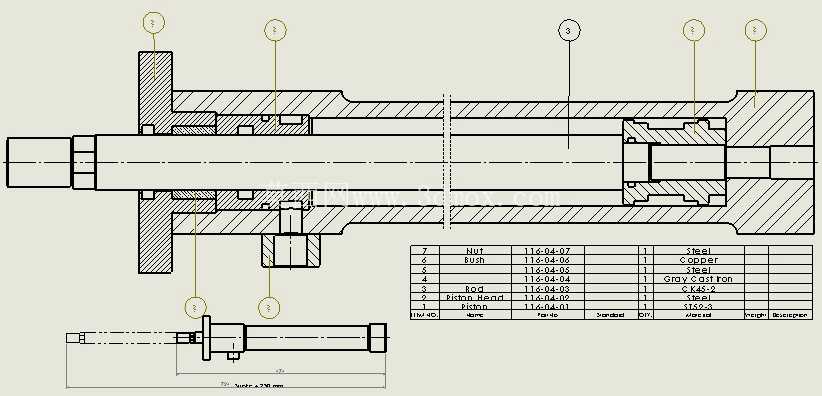

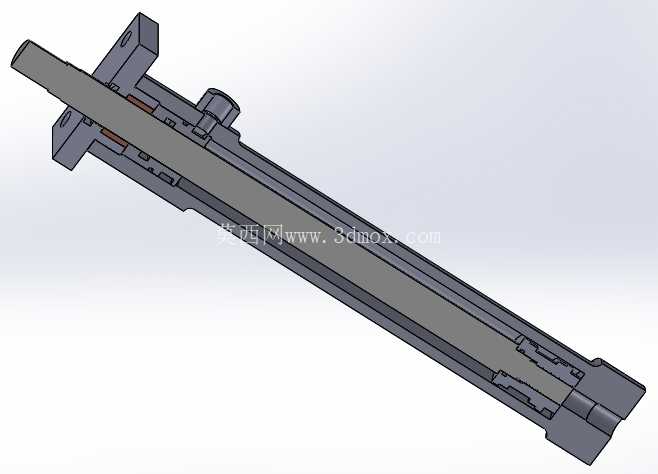

设计思路上，这款缸走的是紧凑化路线，把常规液压缸的外置拉杆结构整合到缸体内部，缸筒外壁做了光滑的圆柱面处理，没有突出的拉杆、螺母结构，一方面减少了外部积尘、积屑的死角，在铸造、压铸这类多粉尘、多金属碎屑的工况里，能减少杂物附着在缸体表面刮蹭活塞杆防尘圈的概率；另一方面整体外形规整，安装时不需要给突出的连接件预留避让空间，能有效压缩设备的整体安装尺寸。缸体的密封沟槽做了同轴度优化，活塞密封、杆密封都采用了适配中低压工况的组合密封结构，既能保证内泄量控制在合理范围，又能减少密封件的运动摩擦阻力，降低液压缸动作时的爬行概率。活塞杆端部做了标准的外螺纹连接结构，方便和负载端的接头、连接耳座对接，用户可以根据实际工况选配不同形式的杆端连接件，不用额外对活塞杆做二次加工。

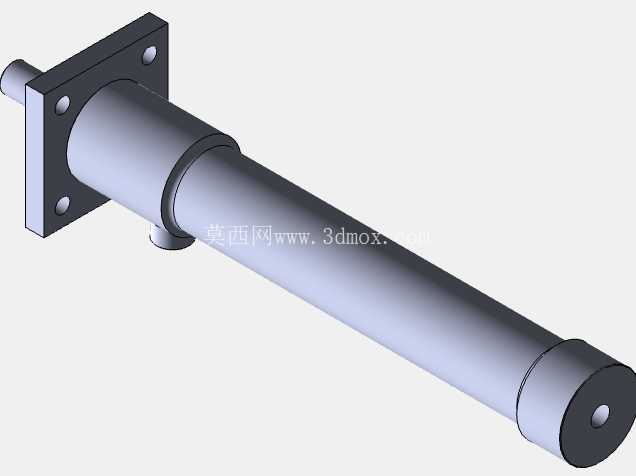

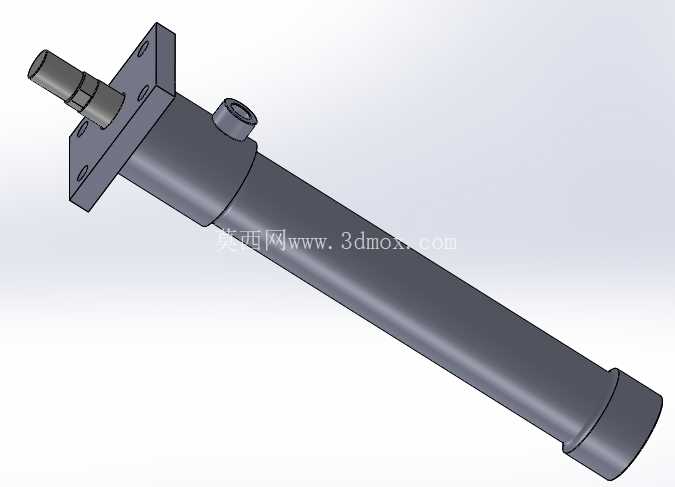

外形尺寸方面，这款缸的缸径为40mm，活塞杆直径25mm，总行程250mm，端部安装法兰为方形结构，法兰上的四个安装孔呈对称分布，安装孔的中心距、孔径都匹配通用的紧凑型液压缸安装尺寸标准，用户在做设备选型替换的时候，不用重新加工安装位，直接就能替换同规格的其他品牌紧凑缸，降低设备改造成本。安装边界上需要注意，法兰贴合面要保证平面度在0.1mm以内，避免安装时法兰面翘曲导致缸筒变形，出现活塞杆卡滞、密封偏磨的问题；活塞杆伸出到最大行程时，要预留至少10mm的安全余量，避免活塞硬顶缸盖造成结构损坏；同时要注意，这款缸的安装法兰在缸头位置，安装时要保证活塞杆的运动方向和负载运动方向同轴，径向偏载角度不能超过0.5度，否则会加速杆密封的磨损，导致漏油问题。

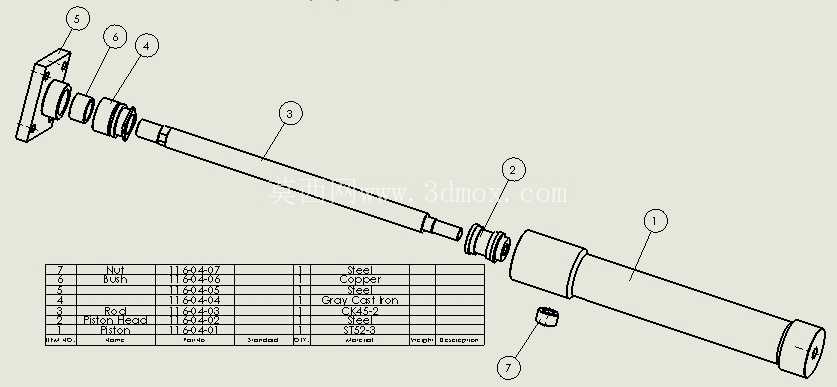

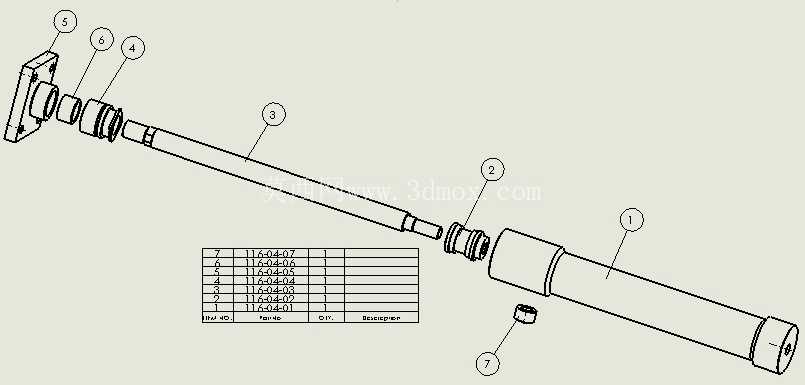

从实际使用的角度来说，这种紧凑缸的维护也比较方便，因为整体结构没有外置的零散连接件，拆解的时候只需要拆下端盖的紧固件就能抽出活塞组件，更换密封件的时候不需要处理复杂的拉杆预紧问题，对现场维护人员的技术要求更低。另外光滑的缸体外壁也方便做防护处理，比如在多切削液的工况里，可以直接在缸体外加装伸缩防护套，不用担心突出的拉杆刮坏防护套，适配的工况范围更广。在做三维建模的时候，这款模型的各个配合尺寸都做了公差匹配，比如活塞和缸筒的配合间隙、活塞杆和导向套的配合长度、法兰安装孔的位置度，都和实际加工要求一致，结构工程师在做设备布局的时候，可以直接调用这个模型做干涉检查，不用再额外核对安装尺寸，能有效减少设计阶段的尺寸核对工作量，避免后期装配时出现安装干涉、尺寸不匹配的问题。
