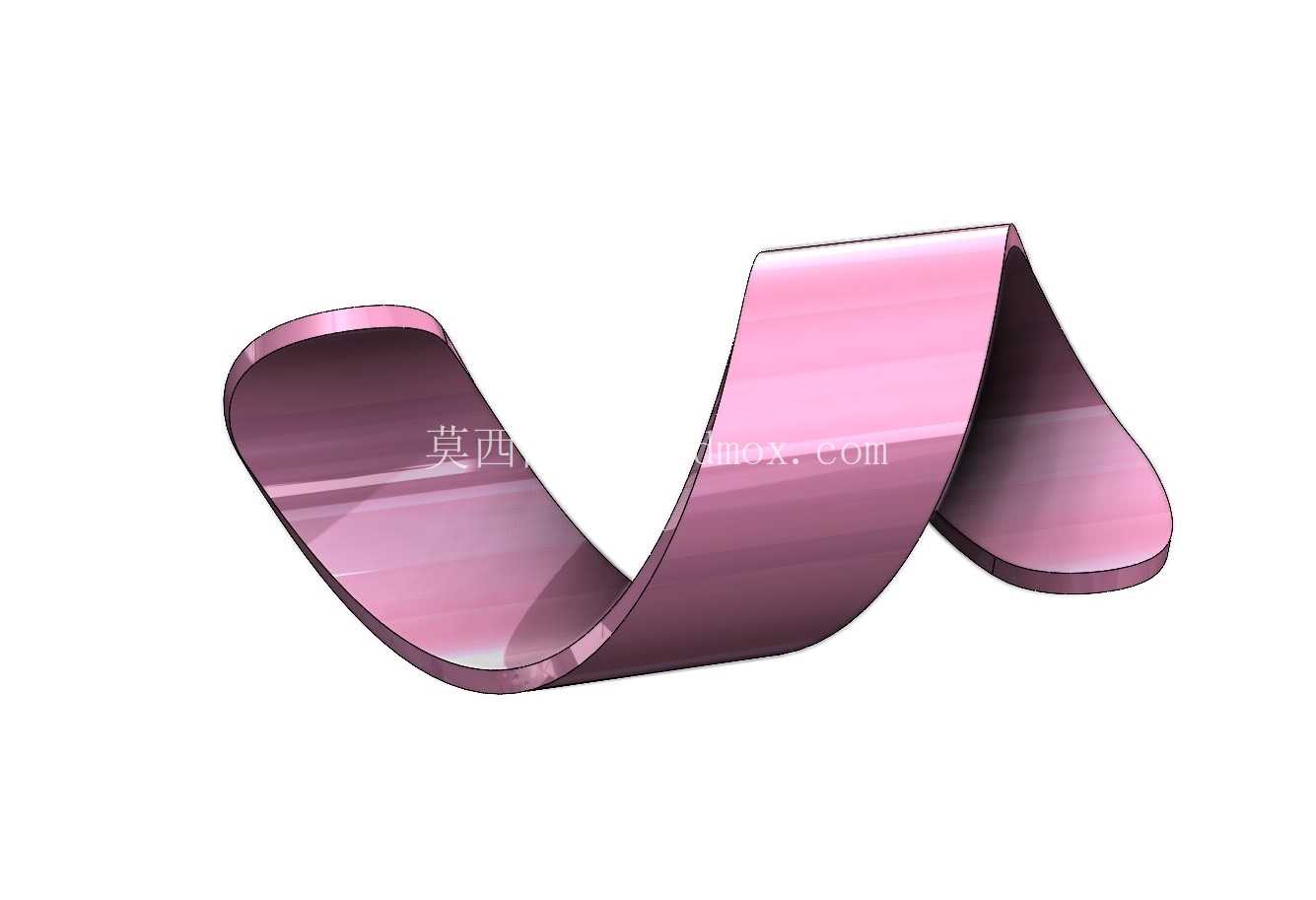

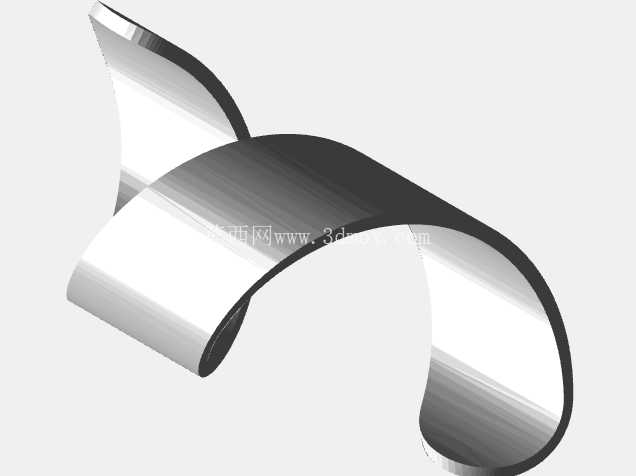

多弯折曲面钣金支撑连接构件设计

　　这类多弯折曲面钣金构件，在小型机电设备内部走线防护、便携电子设备内置弹性支撑、轻工产品外观装饰承托场景中应用十分广泛，不同于常规直角折弯钣金，连续曲面的弯折结构能在有限安装空间内同时实现弹性缓冲、结构避让、外观贴合三个核心作用，不需要额外加装缓冲垫或者避让垫块，就能适配相邻部件的曲面轮廓，减少整机内部的零件数量，降低装配环节的累计误差。从实际使用场景来看，这类构件常被布置在设备外壳与内部功能模块之间的间隙位置，一方面可以填补曲面外壳与规整内部模块之间的不规则空隙，避免模块在设备晃动时出现窜动，另一方面连续的光滑曲面不会对内部穿过的线材造成割损，相比棱角分明的折弯件，不需要额外做包边或者磨边处理，就能满足线材防护的要求，部分带弹性形变余量的曲面段，还能抵消设备运输过程中产生的冲击振动，保护内部精密模块不受硬接触损伤。

　　设计这类构件时，首先要确认安装边界的约束条件：构件两端的安装贴合面需要和对接的安装座完全匹配，固定孔位的中心距公差要控制在±0.1mm以内，避免安装时出现孔位错位无法锁付的问题；中间的连续曲面段要提前做可制造性校验，所有弯折位置的内R角不能小于板材厚度的0.8倍，防止折弯或者冲压成型时出现板材开裂、应力集中导致的后期断裂问题，同时要预留出激光切割的工艺缺口，在曲面与平直段衔接的位置，避免成型时出现材料拉扯导致的轮廓变形。

　　从功能特性上看，该构件的曲面弧度经过反复校核，既保证了安装后和相邻曲面部件的贴合间隙不超过0.2mm，满足外观件的装配精度要求，又让曲面段保留了合适的弹性形变空间，当受到垂直于安装面的外力时，能产生0.5-1.2mm的弹性形变，不会出现永久塑性变形，卸除外力后能快速恢复原有轮廓，不需要额外做热处理强化就能满足日常使用的强度要求。在展开图设计阶段，要提前计算不同弯折角度对应的板材延伸率，根据选用的板材材质（常见为冷轧钢板、304不锈钢薄板或者铝合金薄板）调整展开尺寸的补偿值，保证成型后的轮廓尺寸和设计值偏差控制在允许范围内，同时展开后的平面轮廓要尽可能紧凑，减少板材下料时的废料占比，提升材料利用率，降低批量生产的物料成本。

　　安装层面，该构件不需要复杂的专用工装，两端通过螺丝锁付或者卡扣卡接就能完成固定，安装时不需要刻意调整角度，构件自身的曲面轮廓会自动和相邻部件形成贴合限位，装配效率比常规多段拼接的支撑件提升40%以上，后期维护拆卸时也不会因为形变导致无法二次安装。另外，这类曲面钣金件的表面处理适配性很强，不管是喷塑、电镀还是阳极氧化，连续光滑的曲面都不会出现积液、涂层不均的问题，能满足不同设备的外观质感要求，不需要额外做表面打磨处理就能达到合格的表面粗糙度要求。在实际建模过程中，要注意曲面的连续性，所有衔接位置都要做G1以上的连续过渡，避免出现硬棱，一方面是为了成型时材料流动顺畅，减少成型缺陷，另一方面也是为了避免使用过程中尖锐位置划伤操作人员或者损坏相邻部件，同时要提前做干涉检查，确认构件在最大弹性形变状态下，也不会和周边的元器件、结构件产生碰撞，预留足够的安全间隙。
