两芯方形法兰安装军用级电连接器

这类两芯方形法兰安装的电连接器，核心应用场景集中在军用地面通信设备、车载战术电子系统、野外作业测控装置这类对连接可靠性要求极高的领域，和民用消费级接插件不同，它的设计从一开始就优先考虑抗振动、防误插、耐环境冲击的性能，不会为了压缩成本削减壳体壁厚或者简化密封结构。从实际用途来看，它主要承担设备内部功率回路或者低频信号回路的固定端连接功能，通常是安装在设备舱体的壁板上，和配套的插头端配合，实现线缆与设备本体的快速插拔连接，不需要在设备内部预留过多的接线操作空间，日常维护时直接插拔插头即可完成模块更换，大幅缩短战地抢修的操作时间。

从功能特性上看，这款连接器采用两芯独立接触件设计，接触件的孔径匹配常规10A以内的载流需求，接触端采用插针插孔的弹性贴合结构，插拔寿命满足多次反复连接的使用要求，不会因为多次插拔出现接触电阻超标的问题。方形法兰的安装结构相比圆形螺纹安装的连接器，安装定位更直接，四个安装孔呈对称分布，安装时不需要旋转整只连接器，只需要对准四个安装孔拧入固定螺钉即可完成固定，对于舱壁上开孔空间受限的场景适配性更好，法兰盘和安装壁面之间可以加装橡胶密封垫，实现安装面的IP65级以上防护，避免野外环境下的雨水、沙尘进入设备内部。

设计思路上，这款连接器的壳体采用一体成型结构，插合端的筒体和安装法兰为同一基体，没有拼接缝隙，从根源上避免了拼接位置的应力集中问题，也减少了潜在的密封泄漏点。筒体部分做了等壁厚设计，既保证了壳体的结构强度，也不会因为局部壁厚过大导致成型时出现缩孔缺陷，接触件的安装腔在壳体内部做了定位台阶，接触件装入后不会出现轴向窜动，即使受到侧向的插拔冲击力，也不会把力直接传递到后端的接线位置，避免接线端松脱。插合端面的两个接触件孔位做了非对称排布的防呆设计，反方向无法插入配套插头，从结构上杜绝了误插导致的电源反接、信号错接问题，这一点在军用设备的操作场景中尤为重要，紧张作业状态下操作人员不需要额外核对孔位，靠手感就能完成正确插接。

外形尺寸与安装边界方面，这款连接器的方形法兰四个安装孔中心距遵循常规军用接插件的安装尺寸规范，法兰盘的外轮廓尺寸比安装孔中心距每边多出足够的螺钉安装空间，安装时不需要在壁板上开过大的避让孔，筒体的外径和插合长度匹配标准的两芯连接器插头尺寸，插合后插头和插座的贴合面没有多余的突出结构，不会和周边的其他元器件产生安装干涉。安装时需要注意，壁板上的开孔尺寸要略大于筒体的外径，预留0.2-0.3mm的装配间隙，避免加工误差导致筒体无法穿过开孔，四个固定螺钉的拧紧力矩要控制在合理范围，既要保证法兰盘和密封垫充分贴合，也不能力矩过大导致法兰盘变形，影响插合精度。另外，连接器后端的接线空间要预留足够的线缆弯曲半径，避免线缆弯折角度过大导致线芯断裂，接线完成后要在后端加装线夹固定线缆，避免线缆受到的拉力直接传递到接触件的接线端，长期振动环境下出现接线松脱的故障。

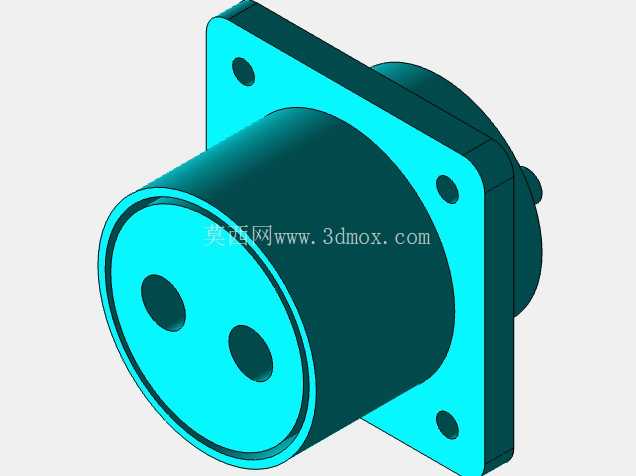

从建模的角度来看，构建这款连接器的三维模型时，要重点注意法兰盘安装孔的位置度公差，四个孔的位置偏差不能超过0.1mm，否则实际安装时会出现螺钉无法穿入的问题，筒体和法兰的过渡位置要做合理的圆角处理，避免应力集中，插合端面的接触件孔位要严格按照防呆的位置尺寸建模，不能做成对称结构，否则会误导后续的结构选型和安装设计。
