微型行星减速传动组件结构设计

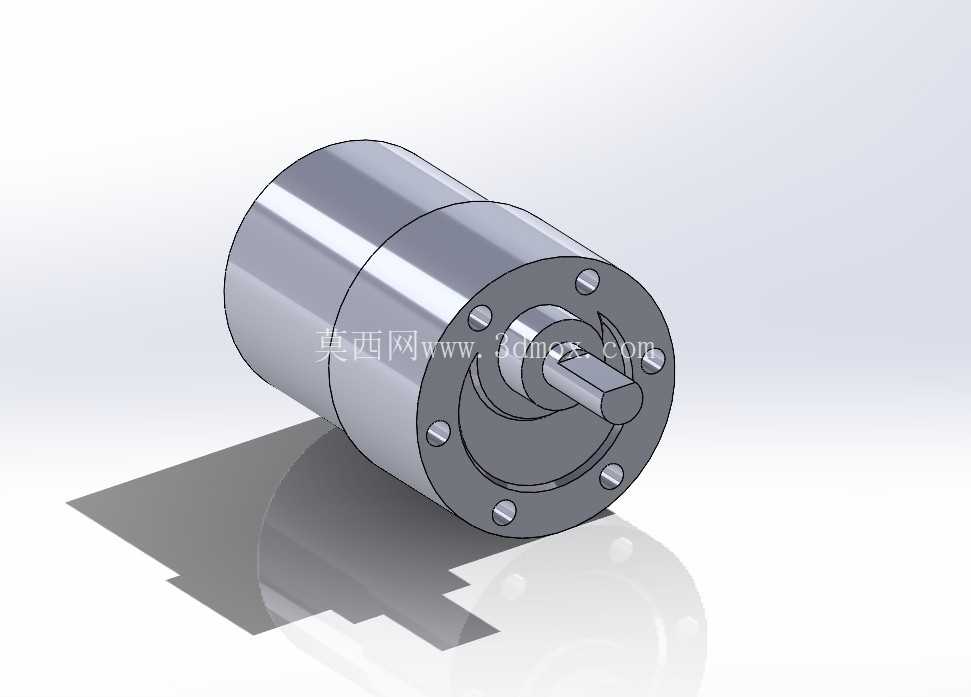

　　在小型自动化执行机构、精密模型动力系统、桌面级传动装置的开发场景中，这类同轴式减速传动组件是动力匹配环节的核心部件，主要作用是匹配高转速低扭矩的动力源输出特性，将输入的高转速通过内部行星轮系的齿比换算，降低输出轴转速的同时放大输出扭矩，让后端执行件获得足够的驱动力矩，同时保证传动过程的同轴度与运行平稳性。从结构设计思路来看，整体采用圆柱同轴布局，外壳为一体化圆柱筒结构，既作为内部行星轮系的容纳腔体，也承担传动过程中的径向受力支撑，输出端采用带均布安装孔的法兰结构，安装时可直接通过螺栓将组件固定在设备安装面板上，不需要额外设计转接支架，能有效缩减传动链路的轴向安装空间。

　　输出轴采用单轴伸圆柱结构，轴径与安装法兰的定位止口保持同轴设计，安装时可通过止口快速定位，保证输出轴与负载输入端的同轴度，避免偏心带来的传动卡滞、轴承磨损加快等问题。内部轮系采用多级行星传动排布，每一级行星架都做了动平衡校核，保证高转速输入状态下组件不会出现明显的径向跳动，外壳内壁加工有内齿圈，与行星轮直接啮合，减少了额外的内齿圈零件装配环节，既提升了壳体的结构强度，也能控制整体的径向尺寸。从安装边界来看，整体圆柱壳体的外径适配小型设备的安装腔空间，法兰端的安装孔沿圆周均布，孔位间距符合小型传动组件的通用安装规范，输出轴的伸出长度经过校核，既保证与负载连接件的配合长度足够传递额定扭矩，也不会因为轴伸过长导致悬臂受力过大出现轴变形。

　　实际应用中，这类组件常被用在小型模型的行走驱动、精密云台的转动驱动、小型自动化设备的进给传动等场景，设计时需要重点考虑壳体的壁厚，既要保证内部轮系的容纳空间，也要让壳体具备足够的刚性，承受传动过程中的反作用力，避免壳体变形导致轮系啮合间隙变化，出现传动噪音增大、传动效率下降的问题。输出端的法兰安装面做了平面度处理，安装后能与设备安装面完全贴合，避免安装倾斜导致的轴系偏载，输出轴与前端盖的配合位置设置有轴承支撑位，可装配微型深沟球轴承，既承受输出轴的径向载荷，也能承受一定的轴向载荷，适配带轻微轴向力的负载场景。

　　在传动参数匹配上，这类组件的齿比设计可根据实际需求调整，通过改变行星轮与太阳轮、内齿圈的齿数配比，获得不同的减速比，满足不同转速、扭矩输出的需求，设计时需要保证各级轮系的中心距一致，避免出现轮系装配干涉的问题，同时要控制各级齿轮的侧隙在合理范围内，既保证传动过程不会出现卡滞，也能减小回程误差，提升传动精度。外壳的表面做了防锈处理，可适应常规的工业环境使用场景，不需要额外做表面防护，组件的输入端采用与动力源直接适配的接口，可直接与微型电机的输出轴连接，不需要额外设计联轴器，进一步缩减整体的轴向安装尺寸，让整个动力传动单元的结构更加紧凑。在实际选型应用时，需要根据负载的额定扭矩、工作转速来匹配对应的减速比，同时要核对安装法兰的孔位尺寸、输出轴的轴径与轴伸长度，保证组件能顺利安装到设备上，避免出现安装干涉的问题，传动过程中，组件内部的润滑脂可填充在轮系啮合间隙处，降低齿轮磨损，延长组件的使用寿命，不需要频繁维护。
