大传动比行星谐波复合减速齿轮箱

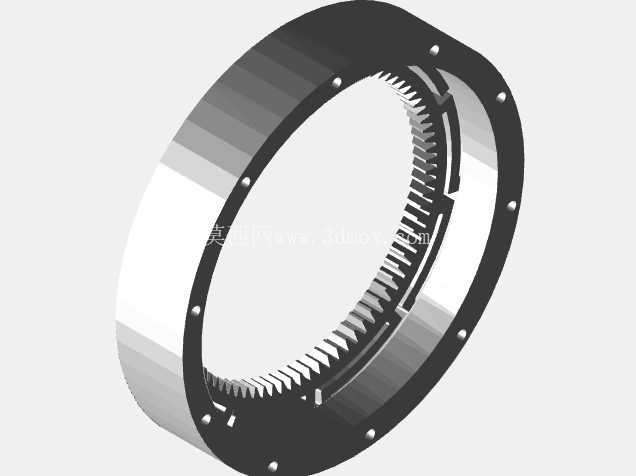

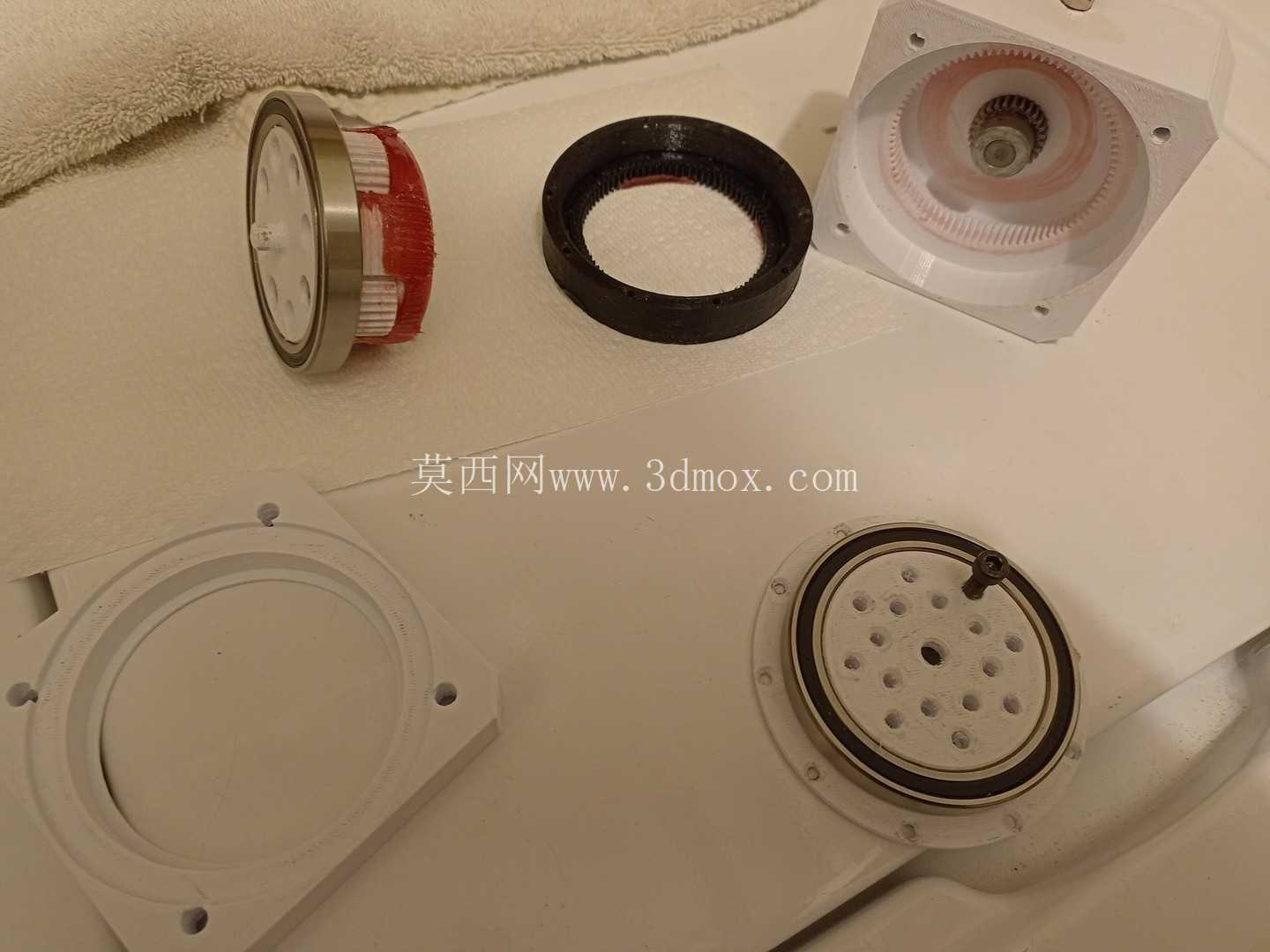

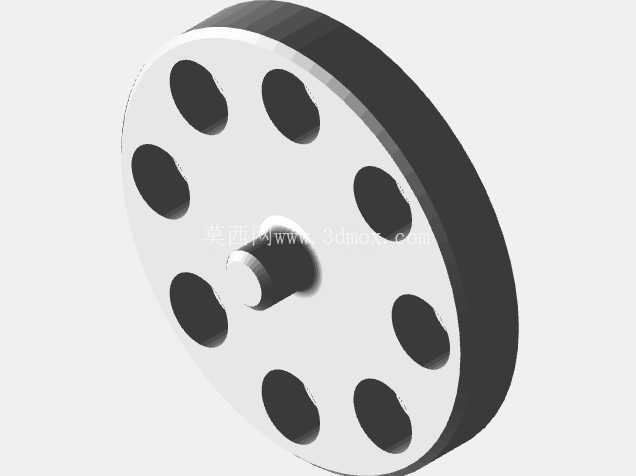

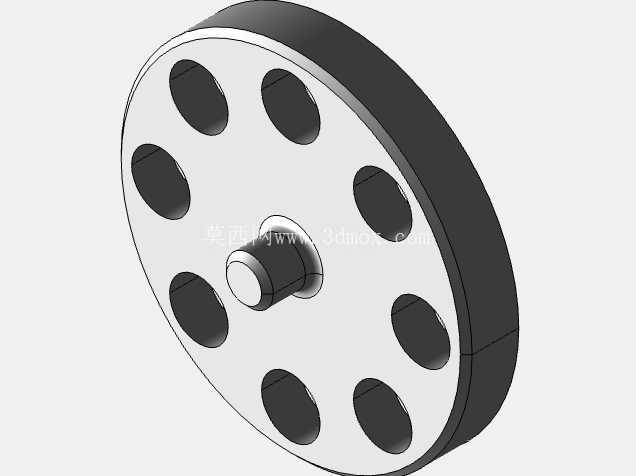

　　这款行星谐波复合传动结构，正是针对这类小空间大传动比的需求做的整合设计，把行星减速的高刚性和谐波减速的大减速比特性做了结合，整体输出端采用标准法兰式安装界面，安装孔位做了等距圆周排布，适配常规NEMA标准电机的安装尺寸，不需要额外做转接法兰就能直接和市面常见的小型步进电机、伺服电机完成对接。从结构逻辑上看，这套传动结构没有采用传统谐波减速器的金属柔轮设计，而是选用弹性适中的工程材质作为柔性齿圈的加工材料，既降低了小批量制作的门槛，也能保证柔轮在反复形变过程中的疲劳寿命，输入端的行星轮系先做第一级减速，把电机输出的高转速先做一次降速增扭，再把动力传递到谐波发生结构上，通过波发生器的转动带动柔性齿圈产生可控的周期性弹性形变，和刚性内齿圈形成错齿啮合，实现第二级大减速比传动，最终总传动比达到168:1，不需要额外增加轮系级数就能把电机的高转速降到适合低速大扭矩输出的区间。在桌面级小型自动化执行单元、精密定位转台、3D打印设备挤出传动、小型机械臂关节驱动这类对安装空间有严格限制、同时需要大减速比与低背隙传动的场景中，传统多级行星减速结构往往需要堆叠至少三级行星轮系才能达到百级以上传动比，不仅轴向尺寸难以压缩，多级轮系累积的回程误差也很难满足精密传动的要求，而单级谐波减速虽然能实现大传动比，但柔轮的加工与成型门槛较高，普通工程场景下很难快速完成适配制作。

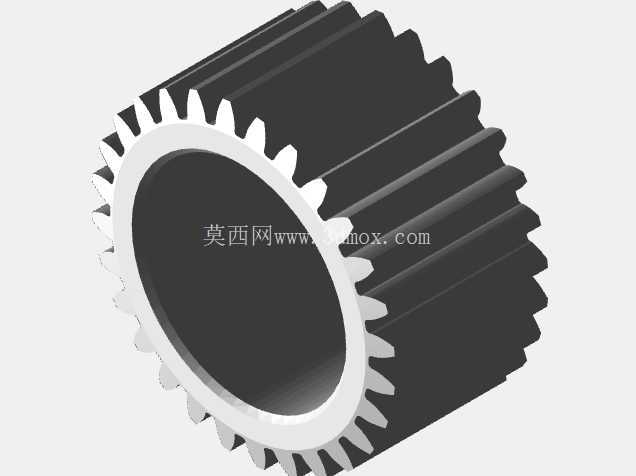

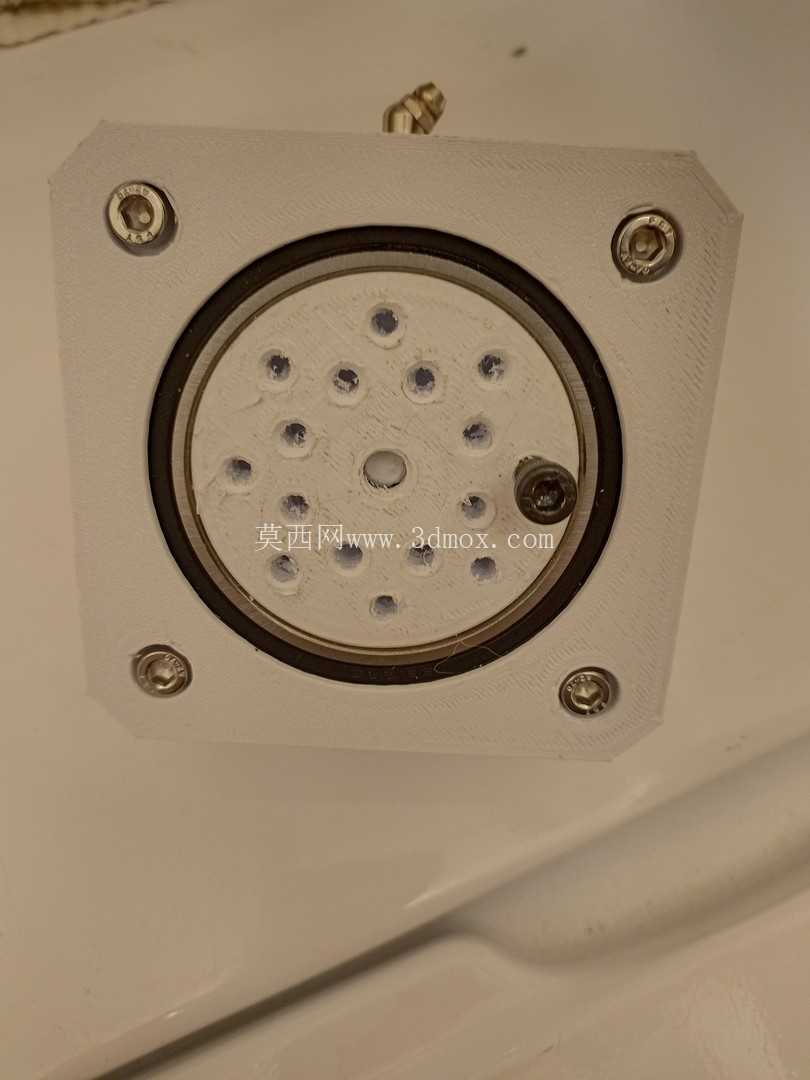

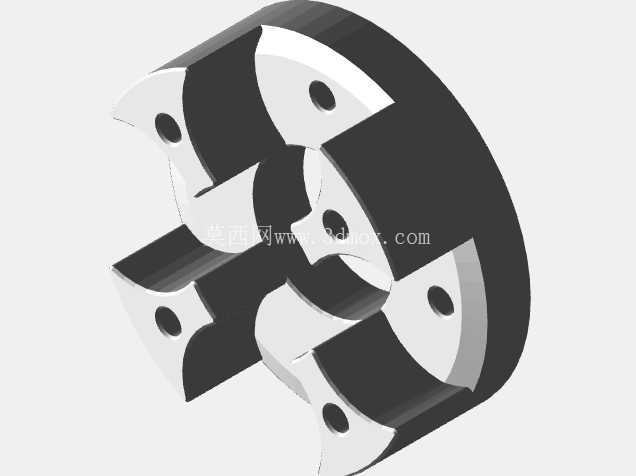

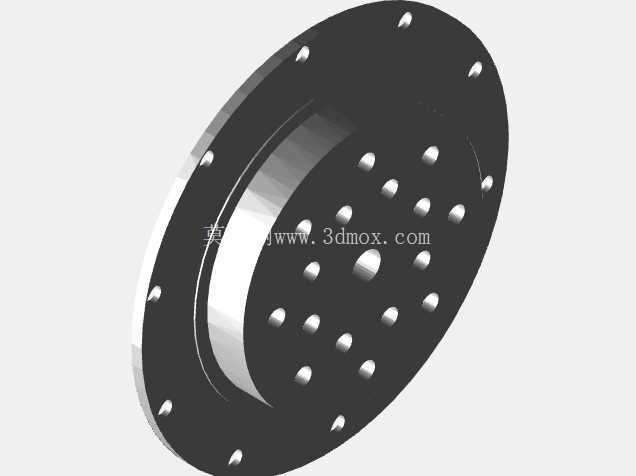

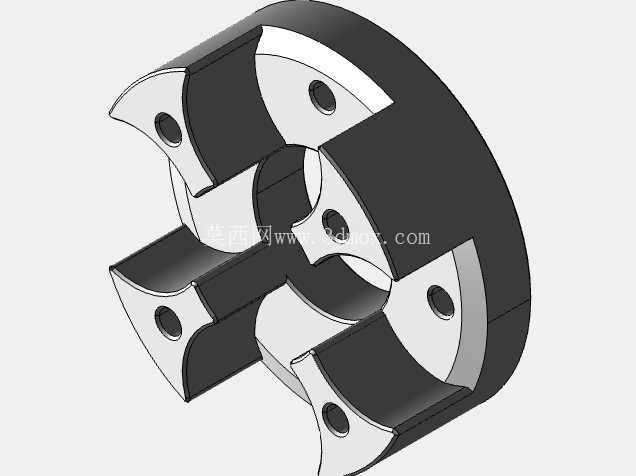

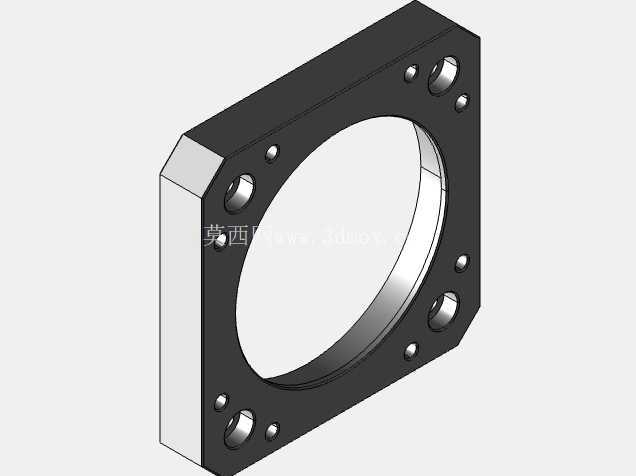

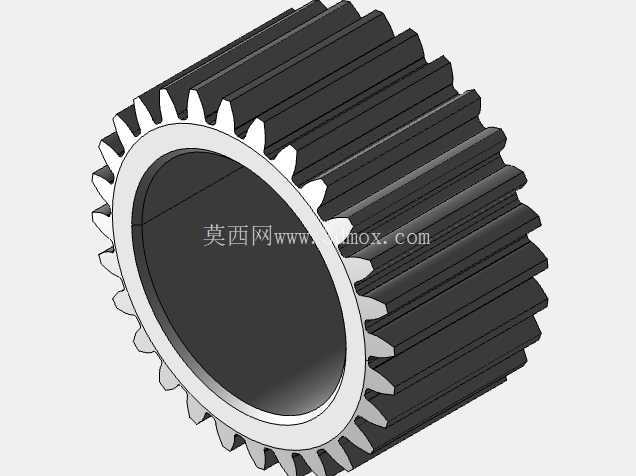

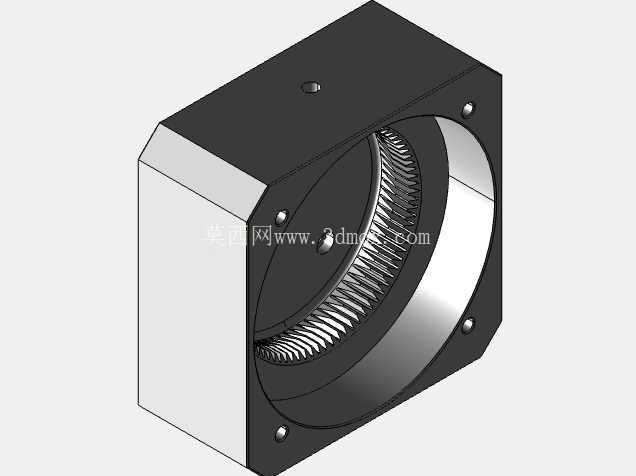

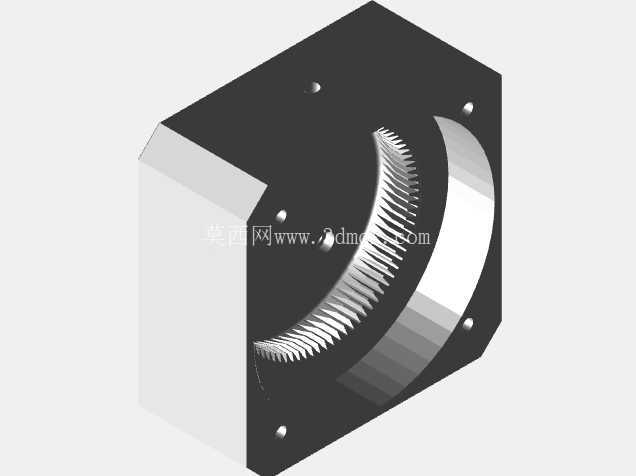

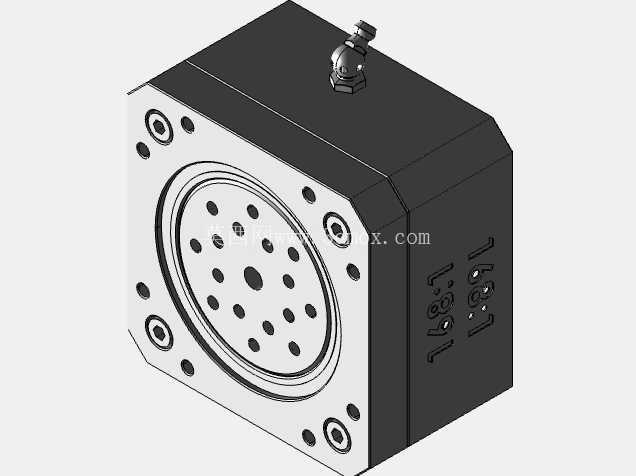

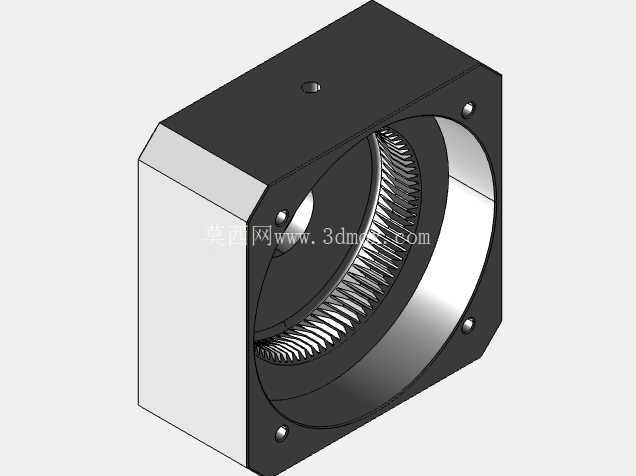

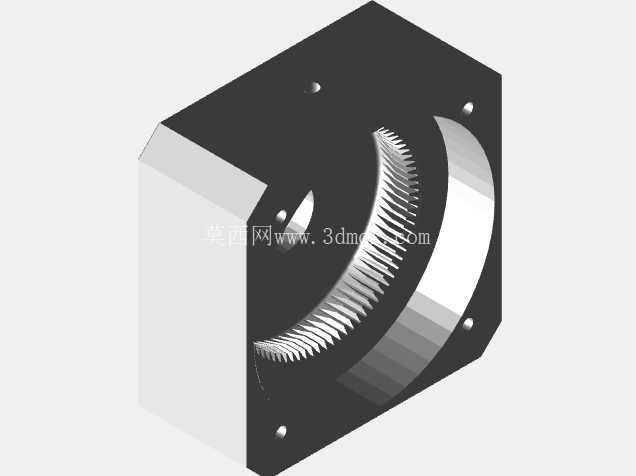

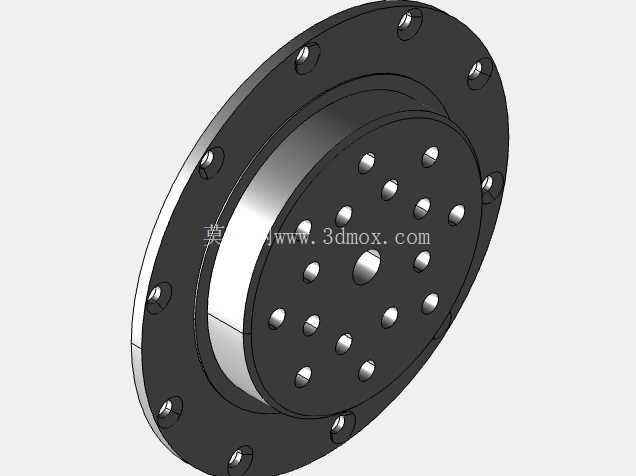

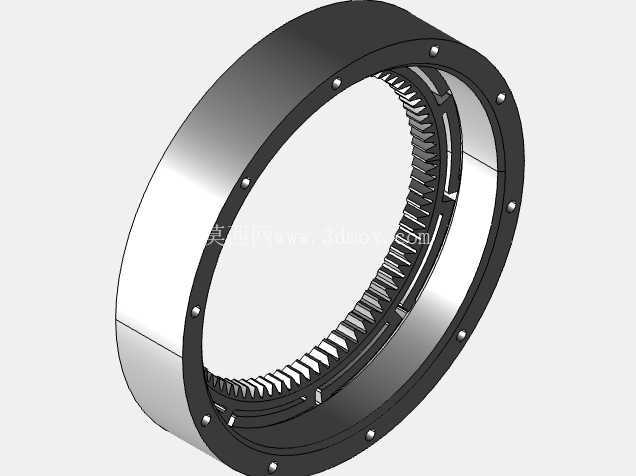

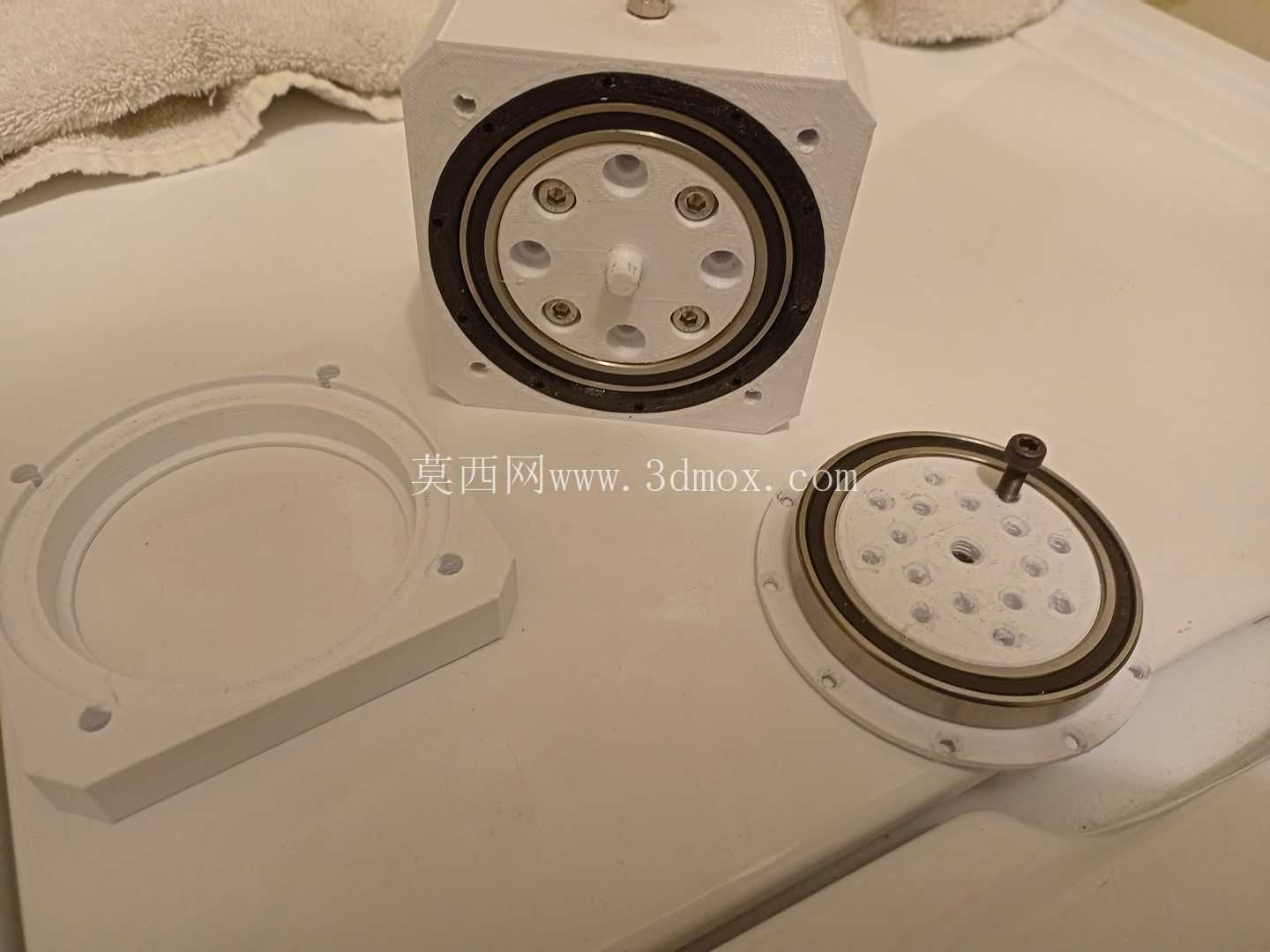

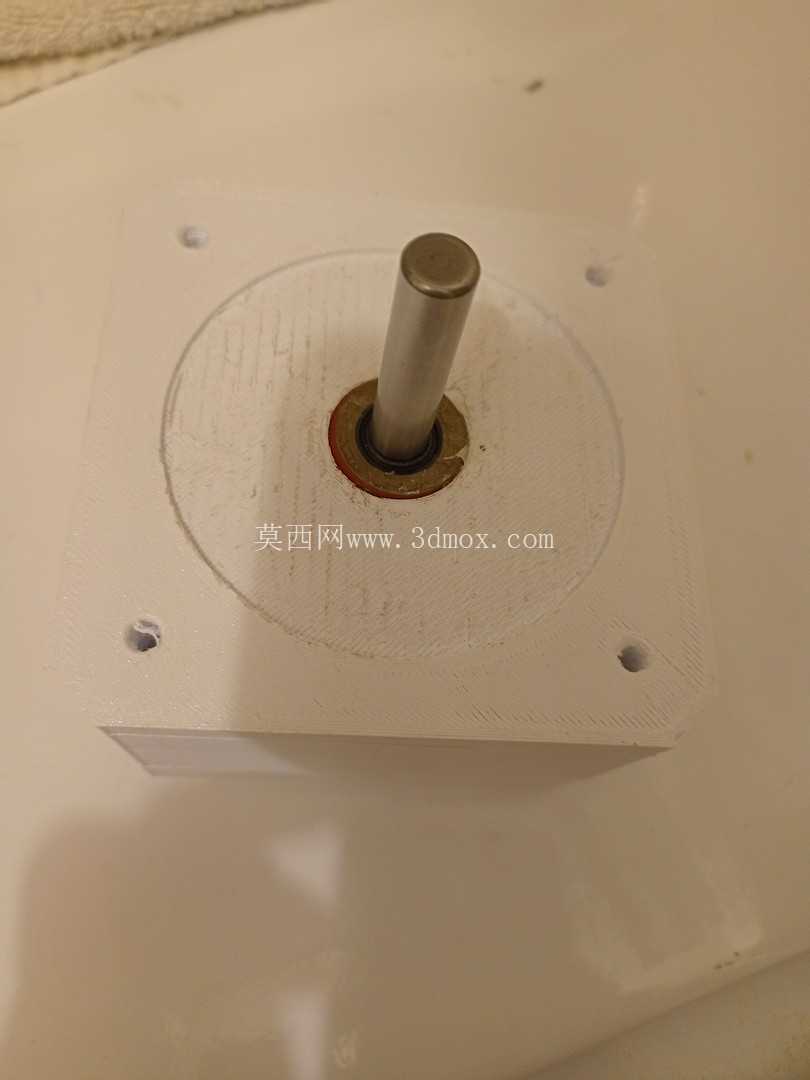

　　安装边界上，整个齿轮箱采用方正的箱体结构，四个边角做了安装固定的沉头孔位，输出端的法兰盘上做了多规格的螺纹孔排布，既可以直接连接负载盘、旋转工作台这类盘类负载，也可以通过转接块连接摇臂、连杆这类做回转运动的执行部件，箱体侧面预留了注油嘴的安装位置，日常维护时不需要拆解箱体就能完成润滑脂的补充，能有效降低轮系啮合过程中的磨损，延长整体使用寿命。设计过程中针对轮系的啮合间隙做了针对性的公差匹配，行星轮的安装轴孔和行星架之间采用小间隙配合，既保证行星轮转动过程中没有卡滞，也能把第一级传动的背隙控制在很小的范围内，柔性齿圈的齿形参数做了适配调整，采用32DP、20PA的齿形标准，和刚性内齿圈啮合时的重合度更高，传动过程中不会出现齿面滑移或者跳齿的问题，同时针对不同的安装需求，兼容两种常用的NEMA电机安装规格，不管是小尺寸的驱动单元还是稍大扭矩的电机，都能通过对应的安装位完成适配，不需要重新设计箱体结构。

　　实际应用中，这类复合减速结构很适合用在小型回转工作台的驱动上，大传动比能让转台在低速转动时获得足够的输出扭矩，不会因为负载偏载出现转动卡顿或者丢步的问题，低背隙的特性也能保证转台的重复定位精度满足小型加工、视觉检测这类场景的要求；在小型机械臂的关节驱动上，方正的箱体结构能直接作为臂杆的连接部分，不需要额外设计关节外壳，减少整体结构的零件数量，同时紧凑的轴向尺寸能让机械臂的关节结构更紧凑，运动过程中不会因为结构突出产生运动干涉。

　　和传统的多级行星减速结构相比，这种复合传动结构的零件数量更少，总装难度更低，所有轮系的齿形参数都做了统一，不需要定制特殊规格的加工刀具，不管是小批量机加工制作还是采用3D打印做快速验证，都能在短时间内完成实物的制作和测试，针对柔性齿圈的材质选择，也预留了足够的调整空间，如果需要更大的输出扭矩，可以更换耐磨性更好的柔性材质，不需要修改整体的结构尺寸就能提升负载能力。箱体的内部型腔做了储油槽设计，加注润滑脂之后可以长时间维持轮系啮合面的润滑状态，不会因为长时间转动出现润滑脂流失导致的齿面磨损，输出轴的连接部位做了密封槽设计，可以加装密封圈防止润滑脂渗漏，也能阻挡外部的粉尘、碎屑进入箱体内部，适配车间、实验室这类不同的使用环境。
