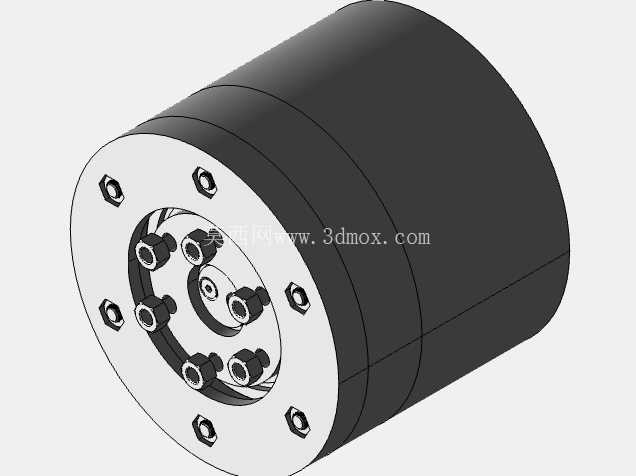

20比1传动比摆线针轮减速装置结构设计

　　在自动化产线的伺服传动工位、工业机器人关节驱动单元、包装机械的辊筒输送段、数控机床的进给轴传动链路里，这类20:1传动比的摆线针轮减速装置是解决伺服电机高转速低扭矩输出与执行端低转速大扭矩需求 mismatch 的核心传动部件。不同于常规渐开线齿轮减速器，摆线针轮结构依靠少齿差啮合原理实现大减速比，同等传动比参数下，整体径向尺寸比行星齿轮减速器缩小近三分之一，轴向长度也更紧凑，非常适合安装空间受限的精密传动场景。

　　从结构设计逻辑来看，输入端采用标准法兰接口适配市面主流伺服电机、步进电机的输出轴安装基准，输入轴端的偏心套配合转臂轴承带动摆线轮做平面行星运动，摆线轮外齿与针齿壳内壁均匀排布的圆柱针齿啮合，将高速输入的旋转运动通过少齿差减速后，由输出端的法兰盘传递扭矩，输出法兰端面的销孔直接对接负载端的安装面，省去额外的联轴器转接环节，能有效降低传动链的累计背隙。实际选型时需要重点关注安装边界尺寸：输入端法兰的止口直径、安装孔的节圆直径要和配套驱动电机的安装基准完全匹配，避免出现装配干涉；输出端法兰的螺栓孔分布、轴伸长度要和负载侧的连接结构适配，径向最大外圆尺寸要预留至少5mm的周边安装间隙，防止设备运行时和周边护罩、走线架产生剐蹭。

　　这类减速装置的啮合齿面接触应力分布更均匀，多齿同时啮合的特性让它的抗冲击负载能力远高于同规格的普通齿轮减速器，在频繁正反转、瞬时过载的工位上，比如自动化分拣线的摆轮驱动、锂电设备的卷绕机构传动，能长期保持稳定的传动精度，不会因为短时冲击载荷出现断齿、齿面点蚀的失效问题。设计建模过程中，针齿壳内壁的针齿销孔位置度公差需要严格控制，摆线轮的齿形轮廓要按照修正后的摆线参数生成，避免理论齿形带来的啮合干涉，转臂轴承的选型要匹配输入转速对应的额定动载荷，输出端的支撑轴承要能承受额定输出扭矩带来的径向力与轴向力，密封结构采用双唇口油封，既能防止内部润滑脂泄漏，也能阻挡车间环境里的粉尘、切削液进入腔体内部。

　　在输送设备的重载启动工位，这类减速器可以直接搭配异步电机使用，不需要额外增加减速箱组，单级就能实现20:1的减速比，传动效率能保持在90%以上，相比多级齿轮减速的结构，减少了中间传动环节的功率损耗，长期运行的能耗更低。安装调试时要保证输入轴和电机轴的同轴度误差控制在0.02mm以内，输出端和负载的连接同轴度也要控制在同等精度范围，避免偏心带来的附加载荷，加速轴承和齿面的磨损。日常维护中只需要按照运行周期补充润滑脂，不需要频繁拆解更换易损件，相比蜗轮蜗杆减速器，它没有滑动摩擦带来的磨损问题，使用寿命能提升两倍以上。在光伏设备的硅片传输工位、医疗设备的精密输送机构里，这种小体积大扭矩的减速装置还能配合绝对值编码器使用，实现高精度的位置控制，背隙可以控制在1弧分以内，满足精密传动的重复定位精度要求。建模时所有的安装孔位都按照通用工业标准设计，互换性强，不需要针对特定设备做额外的安装结构修改，能直接适配不同厂家的同规格驱动电机和负载连接结构，缩短设备开发的设计周期。
