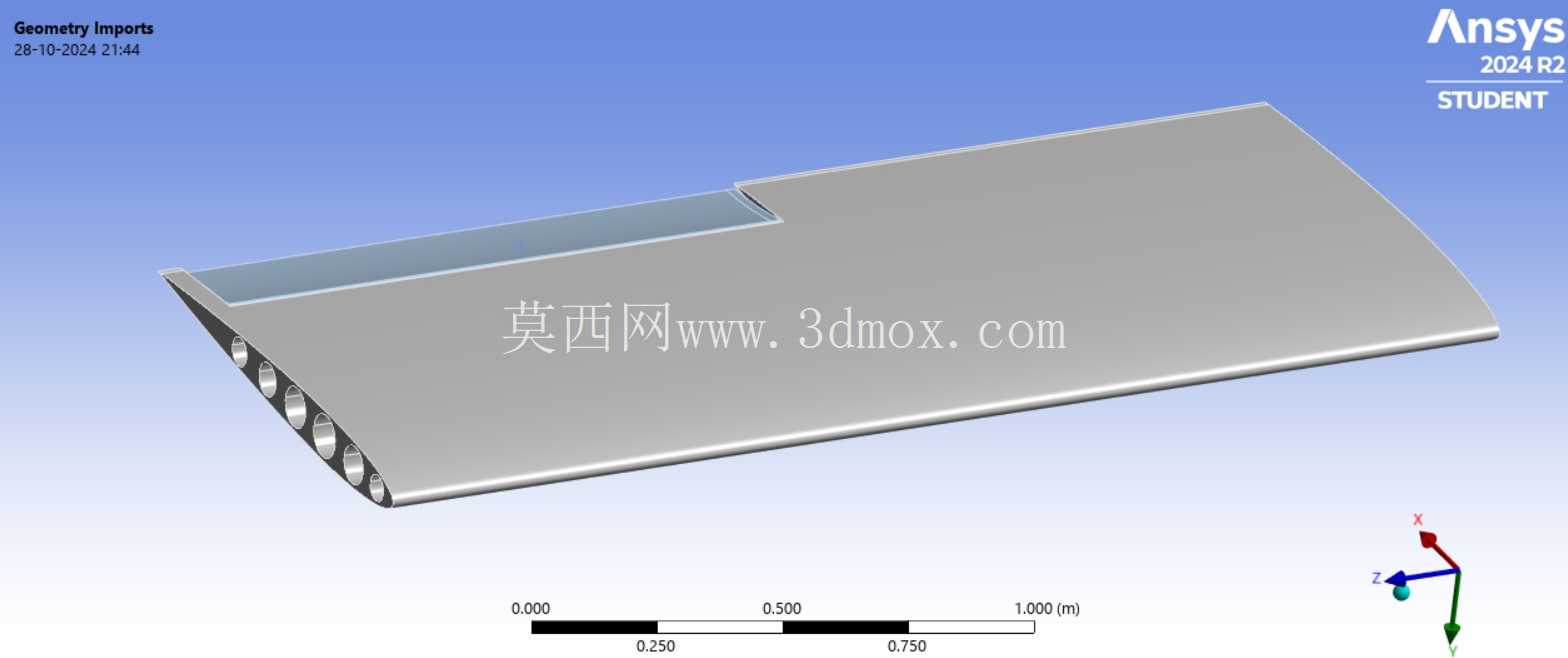

在固定翼低速飞行器的气动布局设计中,襟翼作为机翼后缘的可动操纵面,直接决定了飞行器起降阶段的升力系数与低速操控稳定性,本次涉及的带襟翼翼面结构,主要适配小型固定翼无人机、轻型实验类飞行器的矩形主机翼对接需求,可直接作为主机翼的活动增升模块完成装配。从实际应用场景来看,这类带襟翼的翼段多用于起飞重量在20kg以内的低空固定翼平台,不管是航测作业无人机、教学实验用验证机,还是小型长航时巡航平台,都可以通过该翼段的襟翼偏转,在不改变主机翼主体构型的前提下,实现低速阶段的升力补偿,降低飞行器的失速速度,缩短起降滑跑距离,同时在巡航阶段可通过小角度襟翼微调,优化翼面的压力分布,降低巡航阻力。
从功能特性上看,该翼段采用对称翼型的基础构型,翼型的上下曲面沿弦向对称分布,这种设计的优势在于飞行器倒飞状态下也能获得稳定的气动特性,同时襟翼与主翼段的衔接处采用了无缝隙的贴合设计,襟翼偏转过程中不会在翼面衔接位置产生明显的气流分离,相较于开裂式襟翼,这种衔接结构的气动效率更高,在襟翼偏转15度到25度的常用增升区间内,翼段的整体升力系数可提升30%以上,且不会带来过大的阻力增量。设计思路上,该翼段的主体采用了空心薄壁的承力结构,翼面内部沿展向布置了多道平行的加强筋,既可以降低翼段的整体重量,又能保证翼面在气动载荷作用下的结构刚度,避免高速气流下翼面产生形变影响气动精度;襟翼与主翼的铰接位置布置在主翼后缘的弦向30%位置,这个铰接点的位置经过气动载荷校核,襟翼偏转时的操纵力矩处于较低区间,配套小规格的舵机即可完成驱动,不需要额外增加操纵机构的功率冗余。
从安装边界来看,该翼段的对接端面为平直的矩形截面,端面处预留了统一的连接定位孔位,可直接与同弦长的矩形主机翼完成端面拼接,不需要额外制作转接结构;翼段的展向长度、弦长尺寸都按照通用小型固定翼的常用规格设计,对接时只需要保证翼面的翼型基准面与主机翼基准面齐平,即可保证拼接后的整体翼面气动连续性,不会在对接位置产生额外的诱导阻力。外形尺寸方面,翼段的弦长尺寸覆盖了从翼根到襟翼铰接点的主翼段,加上襟翼的整体弦长符合低速翼型的常用弦展比要求,翼型的最大厚度位置位于弦长的30%处,这个厚度区间既可以保证翼面内部有足够的空间布置舵机、走线等操纵组件,又不会因为翼型过厚带来额外的压差阻力。
在实际装配调试过程中,需要注意襟翼与主翼后缘的间隙控制,间隙值需要控制在0.5mm以内,避免高速气流从间隙穿过产生涡流,影响襟翼的增升效率;同时翼段的前缘做了圆滑的钝化处理,相较于尖锐前缘,这种钝化前缘在大迎角飞行状态下可以延缓气流分离的出现,进一步提升翼段的失速迎角,提升飞行器的大机动飞行安全性。对于结构设计从业者来说,该翼段的建模逻辑完全遵循航空结构设计的受力传递原则,气动载荷从翼面蒙皮传递到内部的展向加强筋,再通过对接端面的连接结构传递到主机翼的承力梁上,整个传力路径没有冗余的结构转折,既保证了结构强度,又最大化控制了结构重量,可直接作为小型固定翼飞行器机翼设计的参考模块,也可经过尺寸缩放后适配不同起飞重量的飞行器平台。
