直齿圆柱传动齿轮结构设计

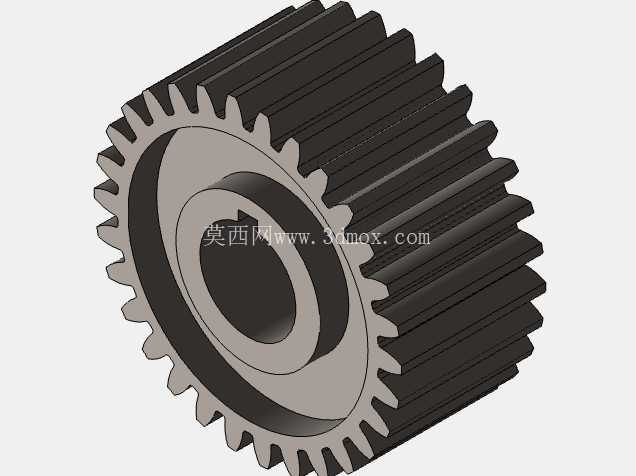

　　这类直齿圆柱齿轮是机械传动系统里应用最广泛的基础传动元件之一，日常在各类机床主轴传动箱、小型输送机驱动端、农用机械的动力分配单元、轻工包装设备的同步传动机构里都能见到同结构的零件，核心作用是在平行轴之间传递旋转扭矩，同时可以根据啮合的齿数比调整输入输出端的转速与扭矩匹配关系，满足不同工况下的动力传输需求。从结构设计逻辑来看，这个齿轮采用了典型的实心辐板式带轮毂结构，中心设置的带键槽安装孔是用来和传动轴做周向固定的，装配时通过平键连接来传递扭矩，避免齿轮和轴之间出现相对转动，轮毂部分做了轴向加厚处理，是为了增加和轴的配合接触长度，提升传动过程中的连接稳定性，避免高速运转时出现晃动偏摆。

　　轮齿部分采用标准渐开线齿形设计，齿向为直齿，加工难度相对斜齿更低，装配时没有轴向分力，对两端支撑轴承的轴向载荷要求更小，适合中低速、中等载荷的传动场景，齿顶部分做了微小的倒角处理，既可以避免装配啮合时出现齿顶磕碰损伤，也能减少啮合起始阶段的冲击，提升传动平稳性。齿宽的设计是结合承载需求确定的，足够的齿宽可以保证轮齿接触强度，避免单位齿面载荷过大出现过早磨损，同时齿宽也不会过度增加，避免齿轮轴向尺寸过大占用过多安装空间，也能防止因加工或装配误差导致的齿向载荷分布不均问题。在实际选型应用时，需要先确认安装轴的轴径和键槽尺寸和中心孔匹配，同时要核对配对齿轮的模数、齿数、压力角参数完全一致，否则无法正常啮合，还会出现卡滞、打齿的问题。

　　安装时要保证两个啮合齿轮的轴线平行度在公差允许范围内，齿侧间隙要调整到合适范围，间隙过大会导致传动换向时出现冲击噪音，间隙过小则会出现润滑不良、齿面磨损加剧的问题。日常运行过程中，这类齿轮一般采用润滑油或润滑脂做齿面润滑，减少齿面的摩擦磨损，延长使用寿命，设计时预留的轮毂端面和辐板过渡处都做了圆角处理，避免热处理和加载时出现应力集中，降低轮体开裂的风险。这类直齿轮的传动效率相对较高，正常加工装配的情况下传动效率可以达到98%左右，而且因为结构简单，维护更换也比较方便，在很多对传动精度要求不是极高的中低速传动场景里，是性价比非常高的传动零件选择。

　　建模过程中，齿形的生成是核心环节，需要先根据模数、齿数计算出齿顶圆、齿根圆、分度圆的尺寸，再通过渐开线方程生成准确的齿廓曲线，阵列后完成轮齿的切除，之后再完成轮毂、键槽、倒角等结构的建模，所有尺寸的公差配合都要符合机械设计手册的相关标准，保证加工出来的零件可以直接用于实际装配。
