民用航空涡扇喷气式发动机外观结构

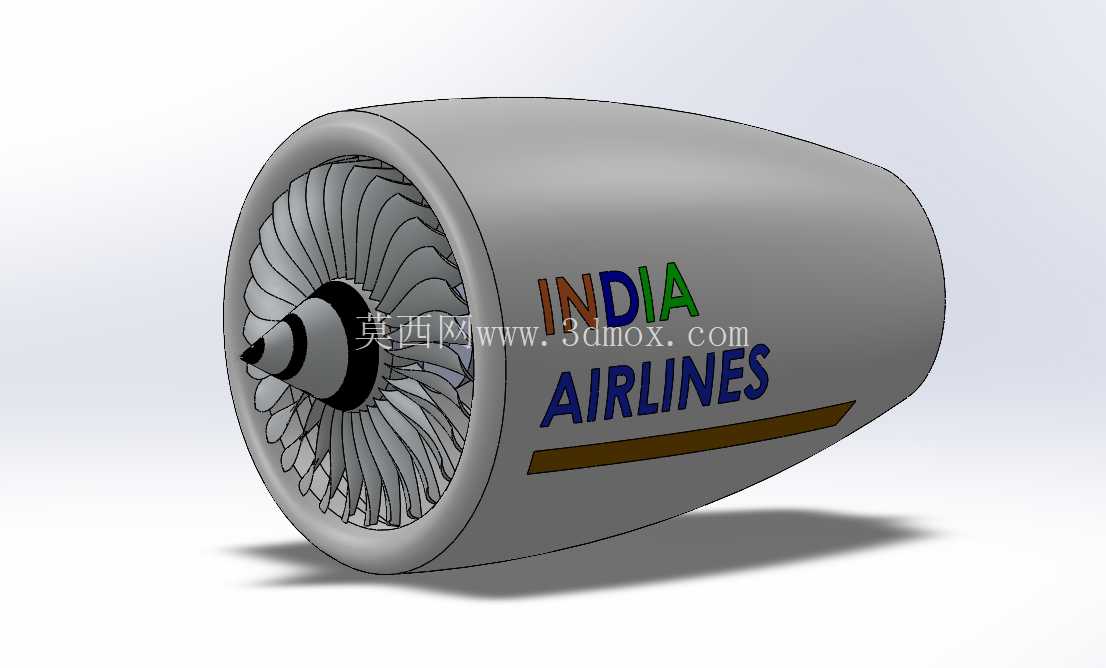

该模型还原的是大涵道比民用涡扇喷气发动机的前部外观结构，这类动力装置是当前干线、支线民航客机的核心动力来源，部分中型军用特种飞机也会采用同构型动力单元，主要承担飞行过程中的推力输出、引气供给、附件驱动等核心功能，直接决定飞行器的巡航效率、航程载荷与运行经济性。从实际工程应用场景来看，这类发动机通常采用翼下吊装、尾部吊挂的安装形式，安装过程中需要匹配机翼或机身的挂架接口，预留足够的维护操作空间，同时要保证进气道前方无结构遮挡，避免进气畸变影响压气机工作稳定性，模型还原的短舱外形、进气道唇口弧度都严格匹配实际装机的气动外形要求，可用于航空类科普展示、机务维护实训教具的结构演示，也能作为飞行器总体布局设计阶段的动力段占位参考，帮助设计人员快速核对动力段与机身、机翼的装配间隙。

从功能特性来看，模型还原的前部结构包含了进气道、风扇叶片、整流锥、短舱外壳几个核心部分：进气道唇口采用大圆角过渡设计，能够在不同飞行姿态、不同速度工况下保证进气气流均匀平顺，降低风扇入口的流场损失；外露的一级风扇叶片采用宽弦后掠的气动构型，这类叶片设计能够有效提升大流量进气工况下的做功效率，同时降低高转速下的气流噪声，匹配民航运行的噪音管控要求；前端的整流锥采用流线型旋成体设计，能够将进气道来流平顺导向风扇叶片通道，避免气流在中心区域产生滞止分离；外部短舱采用光滑的回转体构型，表面无突出结构，能够降低飞行过程中的气动阻力，短舱侧面的标识区域也还原了实际运营中航司标识的喷涂位置，符合民用航空器的外观标识规范。

从设计思路来看，该模型采用外观级建模逻辑，优先保证气动外形的还原精度，短舱外壳的曲面采用多截面放样构建，严格匹配实际发动机短舱的截面变化规律，从进气道唇口到后部机匣的直径过渡顺滑无折角，保证气动外形的连续性；风扇叶片部分采用阵列建模方式，单个叶片的叶型弧度、安装角度都参考实际大涵道比发动机的风扇参数设置，叶片与机匣之间预留了均匀的叶尖间隙，符合实际装配中的间隙控制要求，避免工作状态下叶片热胀与机匣发生碰磨；整流锥与风扇盘的连接位置做了台阶过渡处理，还原了实际结构中的安装接缝，提升模型的写实度。

从外形尺寸与安装边界来看，该模型还原的发动机前部段直径与长度比例符合150-200kN推力级民用涡扇发动机的尺寸比例，进气道唇口的前缘半径、短舱的最大直径位置都符合实际产品的尺寸分布规律，若用于整机装配参考，可按照实际机型的尺寸参数等比例缩放，短舱后部的连接端面预留了与核心机段对接的安装法兰结构，能够匹配后续核心机、尾喷管段的模型拼接，短舱外壳的厚度也按照实际复合材料短舱的壁厚比例设置，可用于短舱维护口盖、附件安装座的二次结构设计参考。需要注意的是，该模型为外观结构模型，未还原内部压气机、燃烧室、涡轮等核心热端部件，也未包含燃油系统、滑油系统、附件传动系统的内部管路与附件结构，仅适用于外观展示、总体布局匹配类的设计场景，若要用于发动机内部结构设计、性能仿真分析，还需要补充内部流道、转子结构、支撑结构等详细设计内容。在实际建模过程中，这类外观模型通常会优先构建中心轴线，所有回转曲面都以轴线为基准进行参数化建模，方便后续根据不同推力等级的发动机参数调整直径、长度尺寸，风扇叶片的阵列数量也可根据实际机型的叶片数进行参数调整，提升模型的复用性。
