小型台用夹持虎钳结构三维设计

　　在常规机加工、钳工装配、小型零件修配的作业场景里，这类小型虎钳是工位上最基础也最核心的夹持定位部件，不管是台式钻床的钻孔工位、钳工台的修配工位，还是小型加工中心的辅助装夹工位，都能看到这类结构的身影。它的核心作用是在加工作业全程提供稳定的夹持力，避免工件受切削力、敲击力作用出现位移，保证加工基准的一致性，降低因工件窜动带来的加工误差甚至安全隐患。

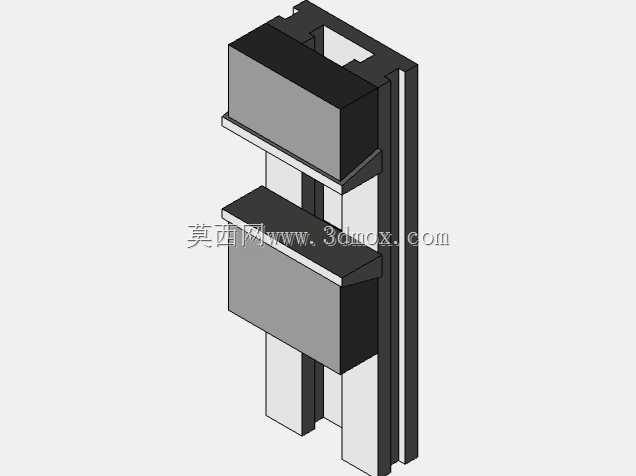

　　从结构设计逻辑来看，这款虎钳采用了叠层式的钳身布局，固定钳身与活动钳身通过平行的导向结构配合，保证活动钳身开合过程中始终与固定钳身保持平行，不会出现夹持面偏斜的问题。钳口部分做了平直的接触面设计，针对不同材质的工件，后续可以在钳口面加装软质钳口垫，避免夹持硬度较低的有色金属、塑料工件时在工件表面留下夹痕。导向结构采用双侧平行导轨的设计，相比单导轨结构，抗偏载能力更强，当工件夹持位置偏离钳身中心时，也能保证活动钳身不会出现卡滞，开合动作顺滑无卡顿。

　　设计过程中首先考虑的是夹持力的传递路径，从施力端到活动钳身，再到工件、固定钳身，整个力的传递路径尽量做短，减少结构件在受力时的弹性变形量，保证夹持刚性。钳身的主体结构采用了等强度的截面设计，在受力集中的钳口根部、导轨连接位置做了局部加厚，而在非受力的区域适当做了减重处理，既保证整体结构的刚性满足常规小型零件加工的夹持需求，也不会让整体重量过大，方便在不同工位之间挪动转移。

　　安装边界方面，这款虎钳的底部设计了平直的安装基准面，能够适配标准的工作台T型槽安装，也可以通过压板固定在专用工装平板上，安装时需要保证钳身的固定钳口面与工作台进给方向的平行度在允许公差范围内，避免装夹后工件基准偏斜。外形尺寸上属于小型台虎钳的范畴，开合行程覆盖了常规小型零件的夹持尺寸范围，钳口深度能够满足普通厚度零件的夹持需求，不会出现工件夹持后悬空量过大的问题。

　　实际使用场景中，这类虎钳除了用于机械加工的工件装夹，还可以用于小型部件的装配作业，比如过盈配合零件的压装、小零件的铆接作业，都可以通过虎钳夹持固定后操作，相比手持工件操作的安全性和精度都有明显提升。设计时也考虑了日常维护的便利性，导向部位预留了润滑脂加注的空间，长期使用后可以定期加注润滑脂，减少导轨面的磨损，延长使用寿命。钳身的棱角位置都做了小倒角处理，避免操作过程中尖锐棱角划伤操作人员，符合工装设计的安全要求。

　　从建模的细节来看，各个配合面的公差预留符合机械加工的实际工艺要求，活动钳身与导轨的配合间隙控制在合理范围内，既不会因为间隙过大导致夹持精度下降，也不会因为间隙过小出现热胀冷缩后的卡滞问题。钳口的工作面做了表面粗糙度的要求设定，保证与工件接触时能够有足够的摩擦力，避免夹持过程中工件打滑。整体结构没有多余的复杂零件，加工工艺性好，大部分结构件通过常规的铣削、磨削加工就可以完成制作，不需要特殊的加工设备，生产成本可控，适合批量制作作为工位标配工装。
