空心直齿圆柱传动齿轮结构设计

项目分类:齿轮 发布时间:2025-02-20 ID:944385
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计
  • 空心直齿圆柱传动齿轮结构设计

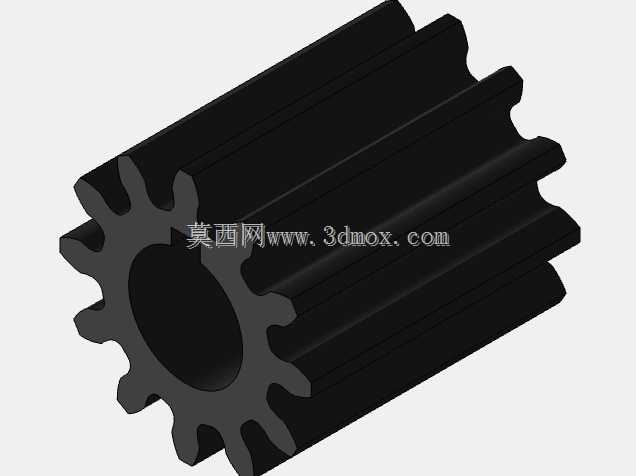

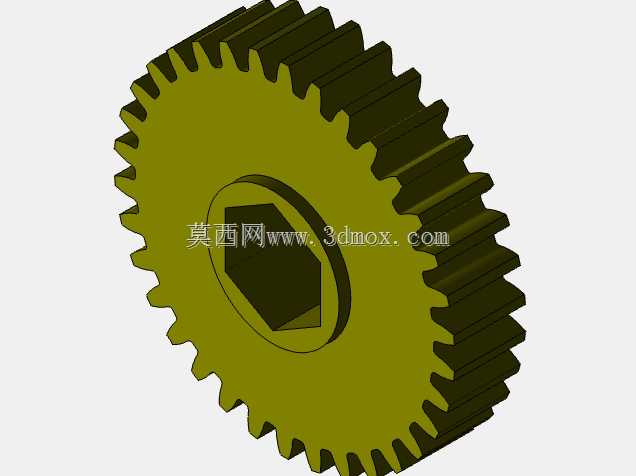

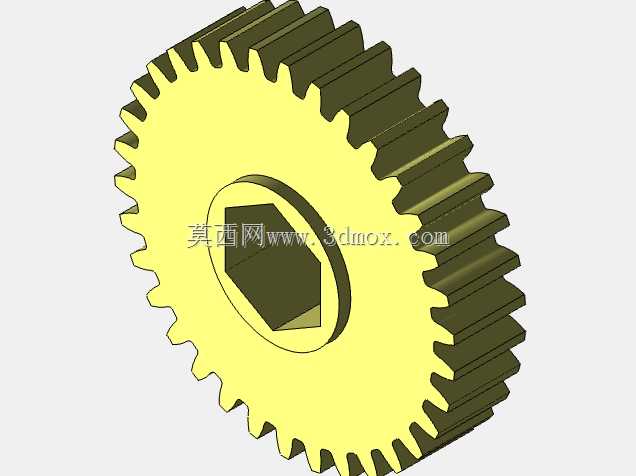

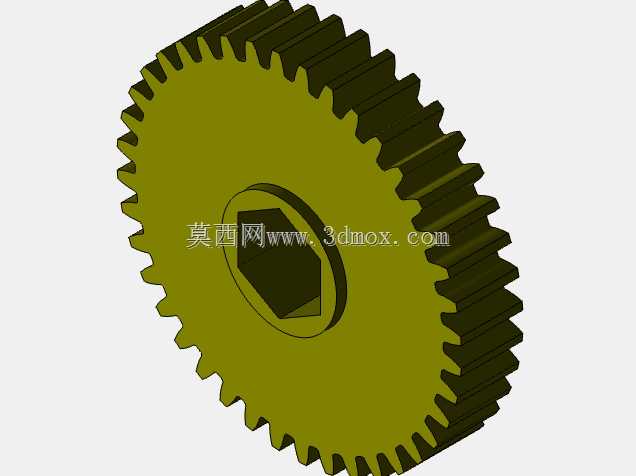

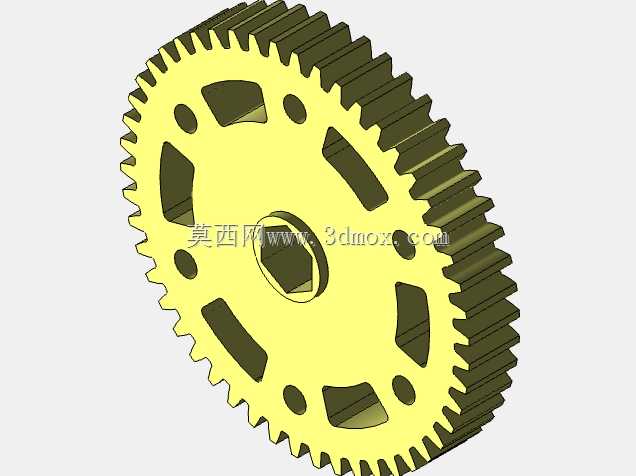

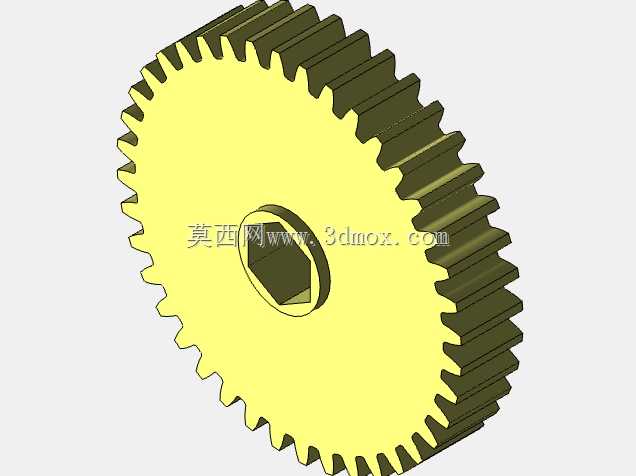

  这款空心直齿圆柱齿轮,是机械传动系统里极为常见的动力传递构件,日常在轻工输送设备、小型动力模组、低压配电装置的传动调节机构里都能见到它的应用场景,核心作用是在平行轴之间传递恒定转速比的旋转扭矩,相比带轮传动它不存在打滑丢转的问题,传动效率能稳定保持在较高区间,适合对传动比精度有一定要求、安装空间紧凑的动力传递工位。从结构设计逻辑来看,采用空心贯通式内孔设计,一方面是为了匹配对应的传动轴安装,减少不必要的实体材料填充,降低零件自身的转动惯量,在设备启停、正反转切换的工况下,能有效降低轴系的冲击负载,另一方面空心结构也能给传动轴的穿装、轴向定位件的布置留出足够空间,不需要额外在齿轮本体上加工复杂的避让结构,降低加工工序的复杂度。齿形部分采用标准渐开线直齿廓设计,齿向与齿轮端面保持垂直,这种齿形设计的优势在于加工难度低,常规滚齿、插齿设备就能完成高精度加工,装配时不需要刻意调整轴向啮合错位量,对安装公差的容忍度更高,哪怕是小批量装配的场景,也能快速完成啮合间隙的调整,不会因为安装偏差导致传动卡滞、异响等问题。齿顶与齿根的过渡位置做了标准圆角处理,避免热处理环节出现应力集中导致的齿根裂纹,同时在啮合传动过程中,能减少齿面的接触应力集中,延长齿轮的疲劳使用寿命。

  齿轮的轮毂部分与齿圈采用等厚一体式结构,没有额外的减重孔或者辐板设计,这种结构适合模数偏小、传递扭矩中等的工况,整体刚性更强,在频繁正反转的传动场景下,不会出现辐板变形导致的齿形错位,保证啮合精度长期稳定。从安装边界来看,内孔的直径公差按照过渡配合的精度等级设计,装配时可以通过键连接或者顶丝锁紧的方式与传动轴固定,不需要额外设计复杂的涨套结构,齿轮的轴向长度略大于齿宽,两端留出的凸边可以作为轴向定位的基准面,装配时靠住轴肩就能完成轴向位置的固定,不需要额外加装轴套来定位,能有效压缩整个传动副的轴向安装尺寸。

  在实际应用场景里,这类小模数直齿轮经常用在小型电源设备的调节机构、轻工生产线的输送辊传动、小型工装夹具的动力传递工位,因为直齿啮合时没有轴向力,支撑轴的轴承只需要承受径向载荷,选型时可以用更经济的深沟球轴承,降低整套传动机构的成本。设计过程中需要重点关注齿面的硬度匹配,配对齿轮的齿面硬度差保持在合理区间,能有效减少跑合阶段的磨损量,同时齿侧间隙需要根据应用场景的温度变化范围预留合适的补偿量,避免高温工况下齿轮热胀导致啮合卡滞。另外空心内孔的表面粗糙度需要控制在合理范围,既保证与传动轴的配合贴合度,又不会因为表面过于粗糙导致装配时刮伤轴的配合面,影响装配精度。

  齿宽的设计是结合传递扭矩的大小计算得出,在满足齿面接触强度、齿根弯曲强度的前提下,尽可能压缩齿宽尺寸,减少齿轮自身的重量,降低整个轴系的负载。这类齿轮没有设计额外的润滑储油结构,适合采用脂润滑的工况,日常维护时只需要定期在啮合面涂抹润滑脂即可,不需要复杂的油路循环系统,维护成本极低,非常适合用在结构简单、维护频次低的小型机械设备里。在三维建模过程中,齿形的渐开线轮廓需要严格按照标准模数、压力角参数生成,保证齿距累积误差、齿形误差控制在公差范围内,这样生成的模型导入工程图环节后,可以直接导出加工所需的轮廓尺寸,不需要二次修正齿形参数,能有效缩短从设计到加工的流程周期。
