带凹槽六角外螺纹圆柱连接部件

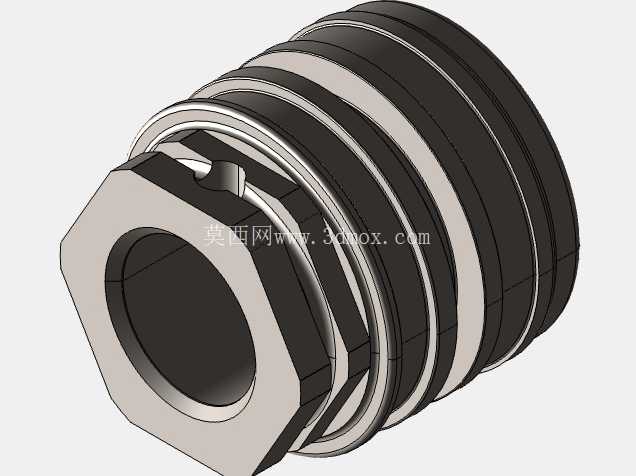

该类带凹槽的圆柱形六角部件，多应用于流体管路连接、液压系统油路接驳、气动元件快装对接场景中，作为管路系统的中间过渡接头使用，依靠外螺纹段实现与对应内螺纹接口的旋合紧固，六角头结构为安装时的扳手夹持提供受力面，避免安装过程中部件表面打滑造成的装配损伤。部件上设置的多道环形凹槽，一方面可用于嵌入密封胶圈，实现对接位置的静密封，防止管路内输送的流体、气体出现渗漏，另一方面部分凹槽可作为卡簧定位槽，用于安装轴向限位卡环，限制接头装配后的轴向窜动，保障连接结构在设备振动工况下的稳定性。

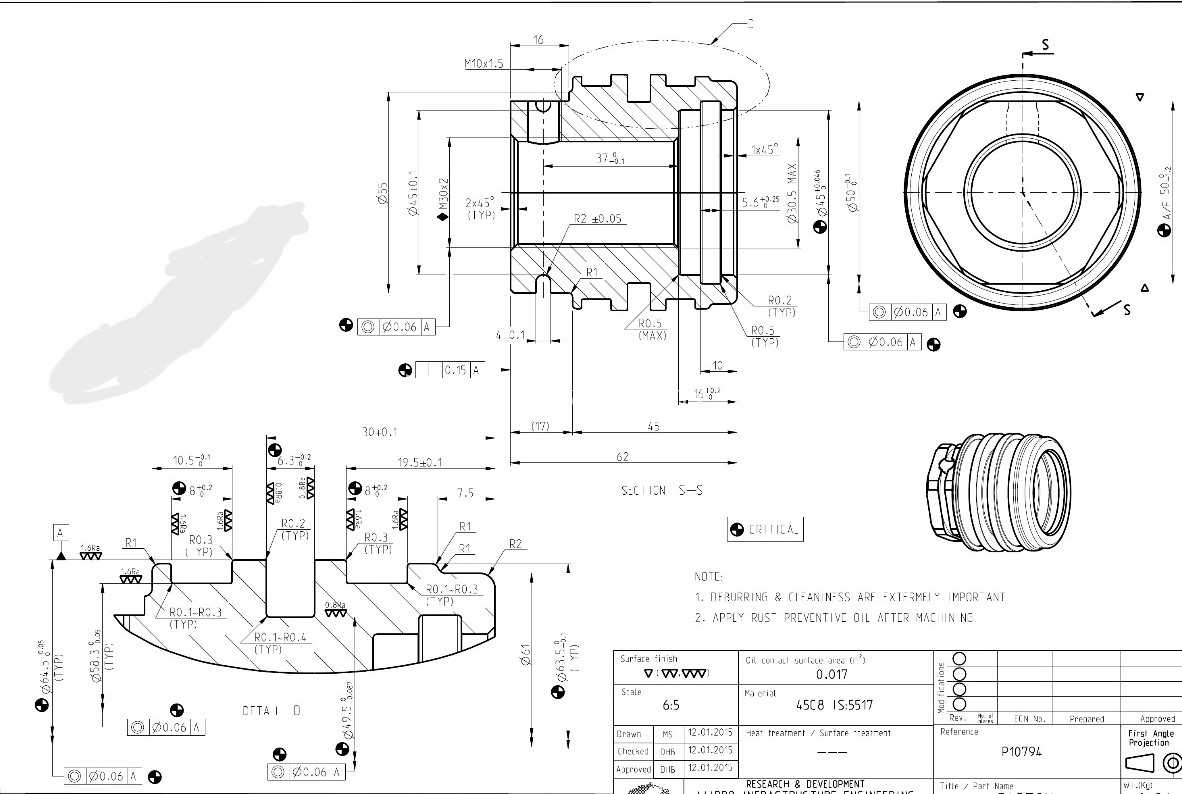

从结构设计逻辑来看，该部件采用回转体为基础主体，在一端加工出六角夹持段，区别于全圆柱外形的接头，六角结构的对边尺寸严格匹配标准开口扳手的夹持规格，安装时无需使用管钳夹持圆柱面，可有效避免圆柱外螺纹段被夹伤变形。主体外圆柱面上的多道环形槽，槽宽、槽深均按照常用密封件、卡簧的标准尺寸设计，槽的边缘位置做了小圆角过渡，避免锐边割伤密封胶圈，延长密封件的使用寿命。六角头与圆柱段的衔接位置做了倒角过渡，可降低该位置的应力集中系数，避免部件在承受管路内压、装配扭力时出现应力断裂。部件内孔为贯通式结构，内孔的通径尺寸根据对应管路的流量要求设计，内壁做了光滑过渡处理，减少流体经过时的阻力损失，避免介质在拐角位置出现淤积。

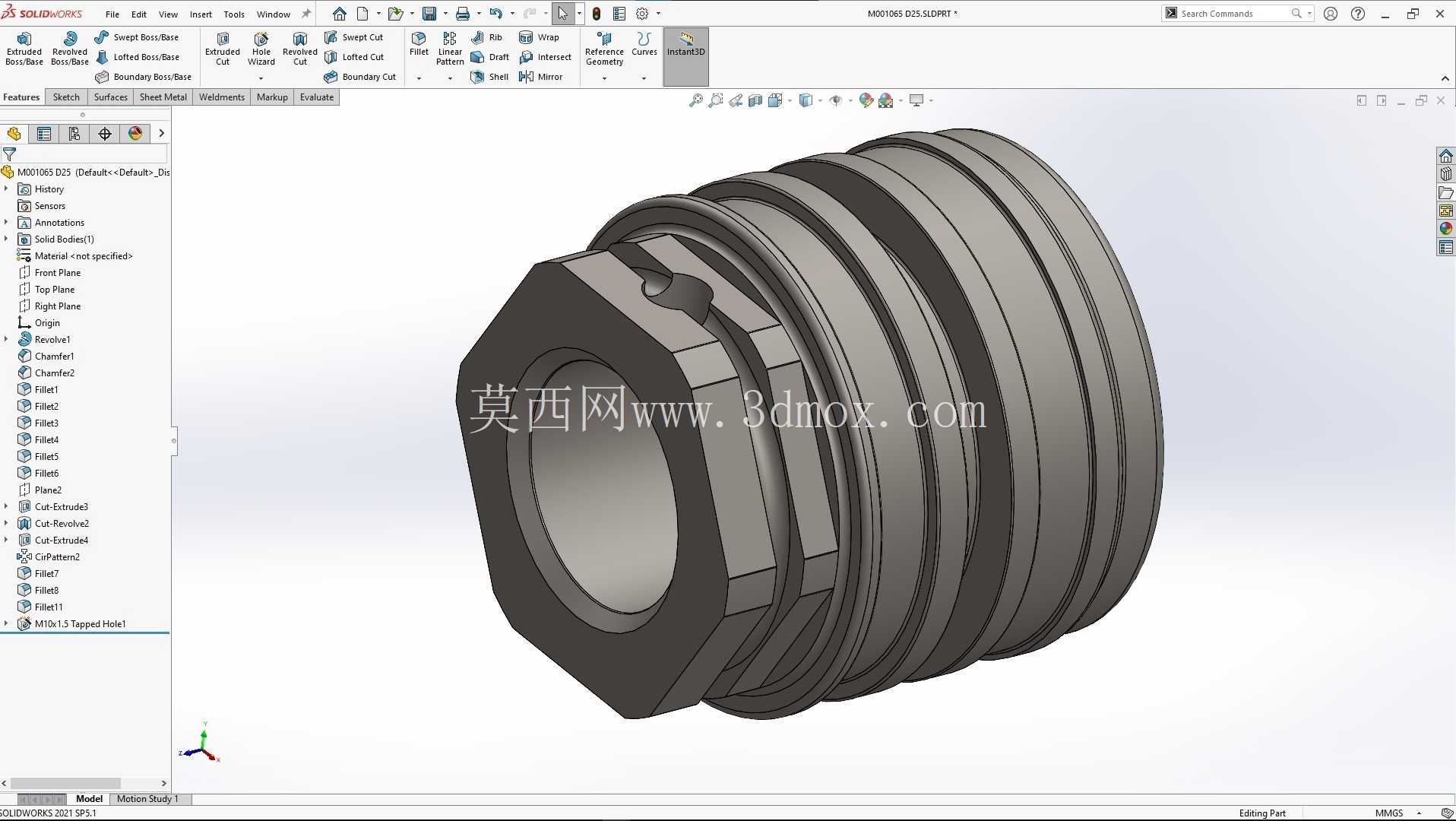

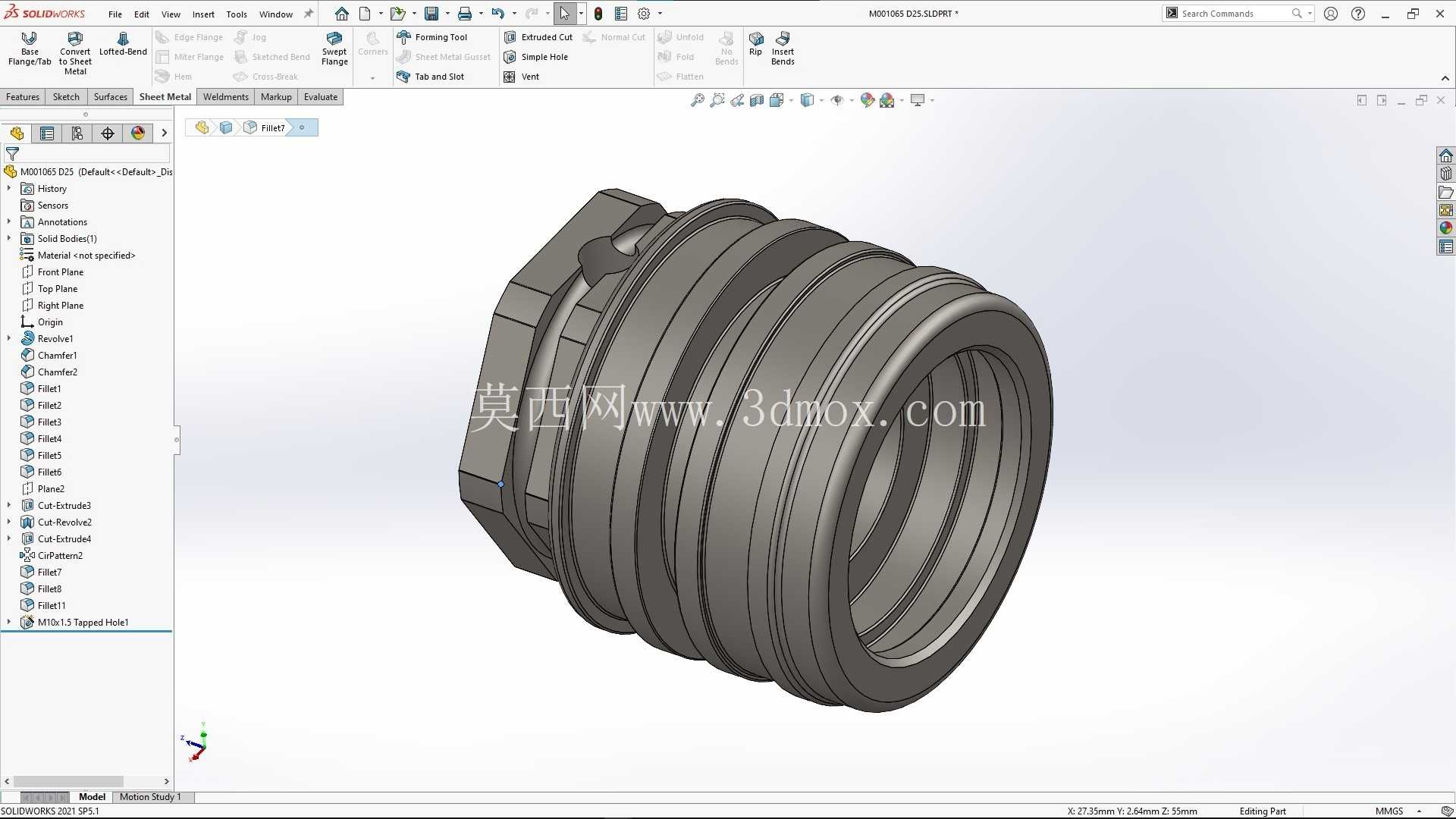

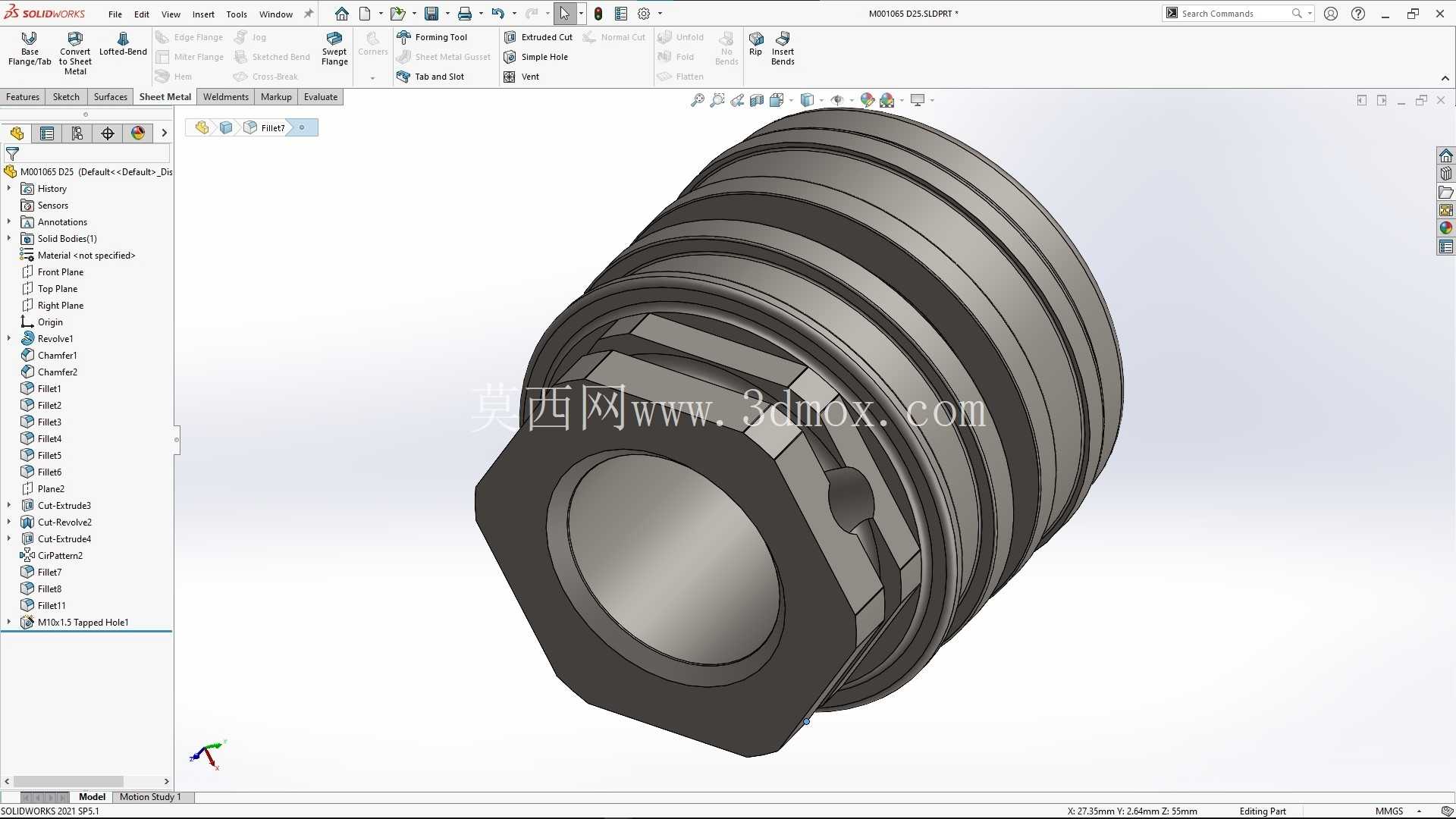

在建模实现层面，该部件以回转特征为基础构建主体轮廓，先通过旋转凸台生成整体的圆柱基体、内孔以及外螺纹的基础牙型基底，再通过拉伸切除生成六角头的六方外形，之后在对应位置通过旋转切除生成各道环形凹槽，对所有锐边位置添加倒角、圆角特征，还原实际加工后的工艺结构。外螺纹部分采用真实牙型建模，可直接用于干涉检查、装配模拟，验证与对应内螺纹件的旋合行程是否符合设计要求。整个模型的特征树逻辑清晰，所有尺寸均做了参数化关联，调整六角对边尺寸、外螺纹规格、凹槽位置、内孔通径时，可直接通过修改参数驱动整体模型更新，无需重新绘制特征，适合作为参数化建模的练习案例，帮助初学者掌握回转类零件的建模思路，理解工艺倒角、圆角在零件结构中的实际作用。

从安装边界来看，该部件的最大外轮廓为六角头的对边尺寸，安装时需要预留对应扳手的操作空间，外螺纹段的长度决定了旋入对接接口的深度，装配时螺纹段需涂抹对应介质适配的密封胶或缠绕密封带，配合凹槽内的密封圈实现双重密封。部件的轴向总长度决定了两个对接接口之间的安装间距，选型时需根据管路的布局空间确认总长度是否适配，避免出现装配后长度过长导致管路错位、长度过短导致螺纹旋合深度不足的问题。六角头的端面可作为装配拧紧的定位面，拧紧时扭力需控制在对应螺纹规格的推荐扭力范围内，避免扭力过大导致螺纹滑牙、六角头崩裂，扭力过小则会导致密封失效、接头松动脱落。

这类零件在实际生产中多采用金属棒料通过数控车床加工成型，六角头部分可通过铣削或者冷镦工艺成型，环形凹槽直接在车削工序中一次加工完成，加工完成后需去除所有毛刺，对密封槽的尺寸精度做重点检测，确保密封圈安装后不会出现过松脱落、过紧被挤压变形的问题。模型中还原的所有工艺特征，都对应实际加工中的工序要求，不存在无法加工的冗余结构，可直接用于工艺编制、加工路径生成的参考，也可作为装配仿真中的标准件，用于整机管路布局的干涉检查，验证管路连接的空间合理性。
