汽车CFD网格验证用艾哈迈德体结构

　　在汽车空气动力学研发流程中，艾哈迈德体是绕不开的标准验证几何体，这套数模完全参照经典艾哈迈德体的几何定义构建，核心服务于计算流体动力学的网格划分精度校验、湍流模型适用性验证环节，是车企空气动力学部门、高校车辆工程流体实验室开展仿真方法对标时的基准几何载体。很多刚接触汽车CFD的工程师容易忽略这类标准几何体的价值，实际上在开展实车外流场仿真前，必须先通过艾哈迈德体这类标准模型完成仿真流程的可信度校验——如果连标准艾哈迈德体的尾流结构、阻力系数都无法复现，后续实车仿真的结果根本不具备工程参考价值。

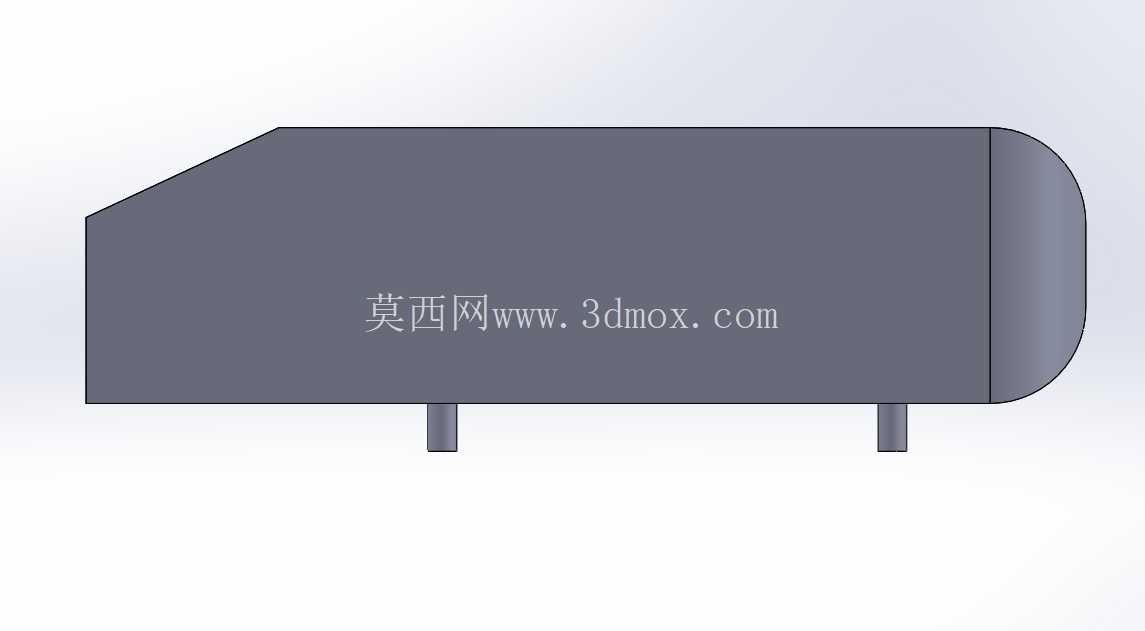

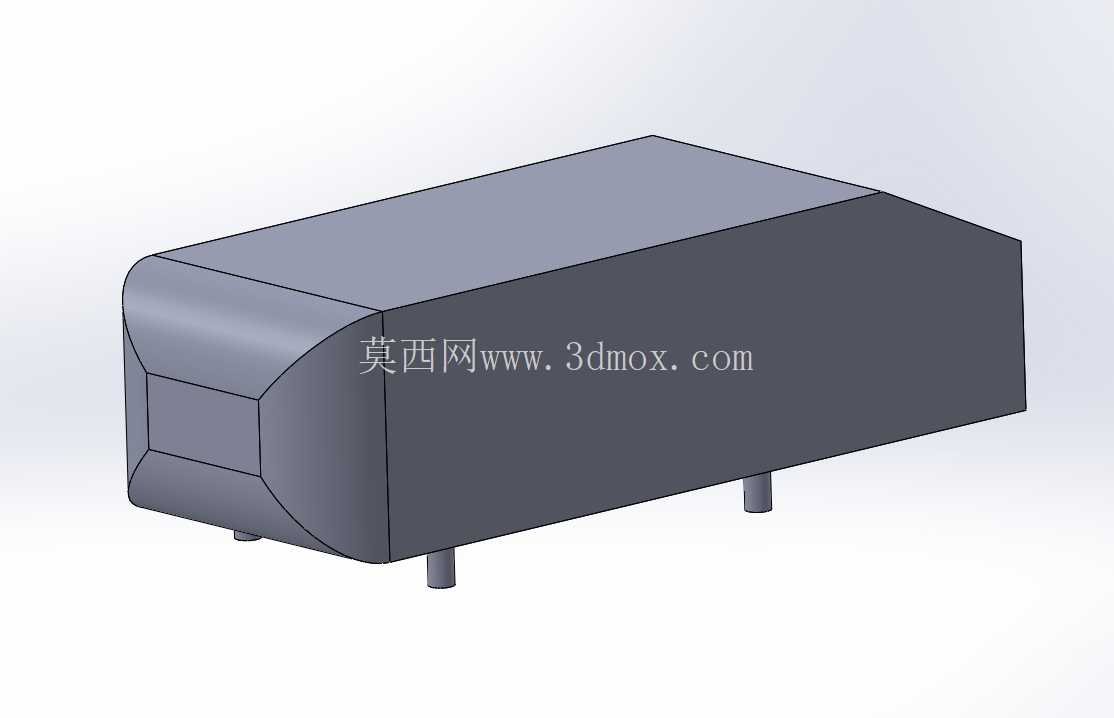

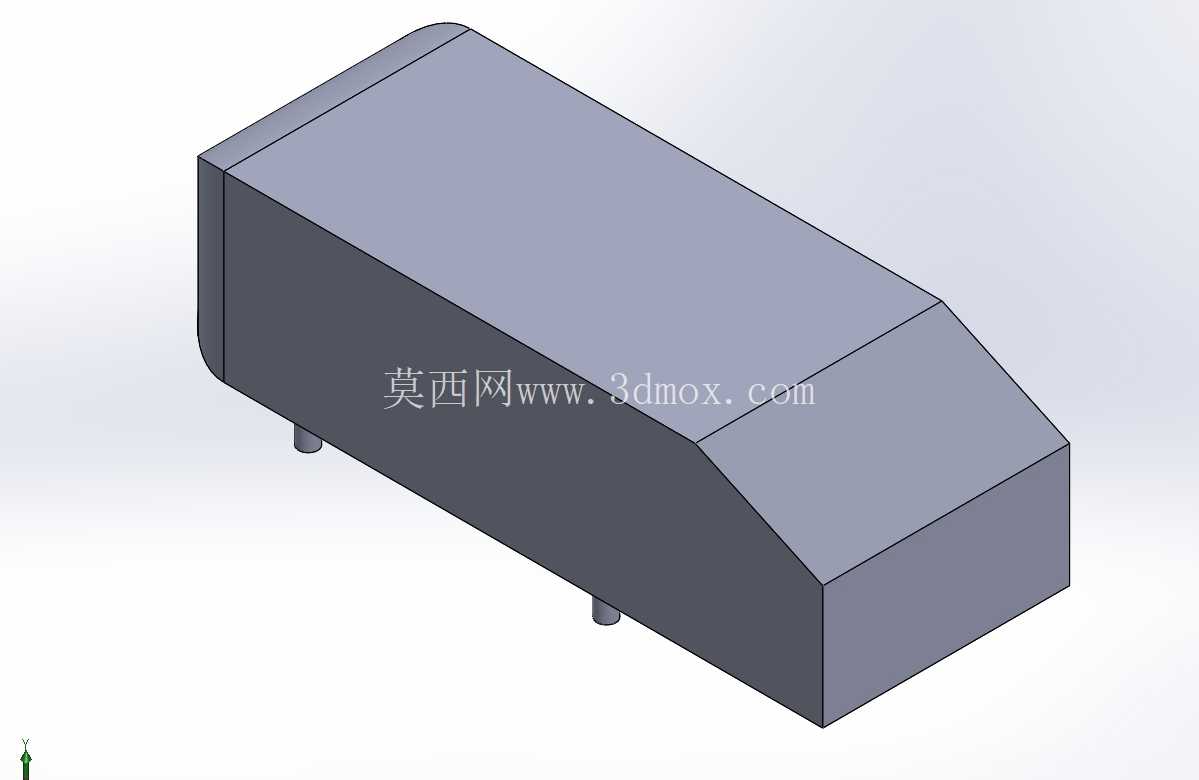

　　从几何结构来看，该模型主体为带斜切尾角的类长方体构型，前端做了大圆角过渡处理，避免尖锐棱边带来的非物理流动分离，底部设置了三个等直径的支撑柱，模拟实车离地间隙的同时，保证模型放置的稳定性，这一细节很多新手建模时容易遗漏，直接将主体贴地构建，完全偏离了艾哈迈德体的标准试验边界。设计过程中严格控制了各部分的几何公差，主体段的横截面保持严格矩形，尾部斜切面的角度完全匹配经典艾哈迈德体的25度标准配置，这一角度是经过大量风洞试验验证的、最能反映典型乘用车尾部分离流动特征的角度，斜切面与主体侧面、顶面的交线做了极小的倒角处理，避免网格划分时出现高畸变单元，同时不会对整体流场结构产生可感知的影响。

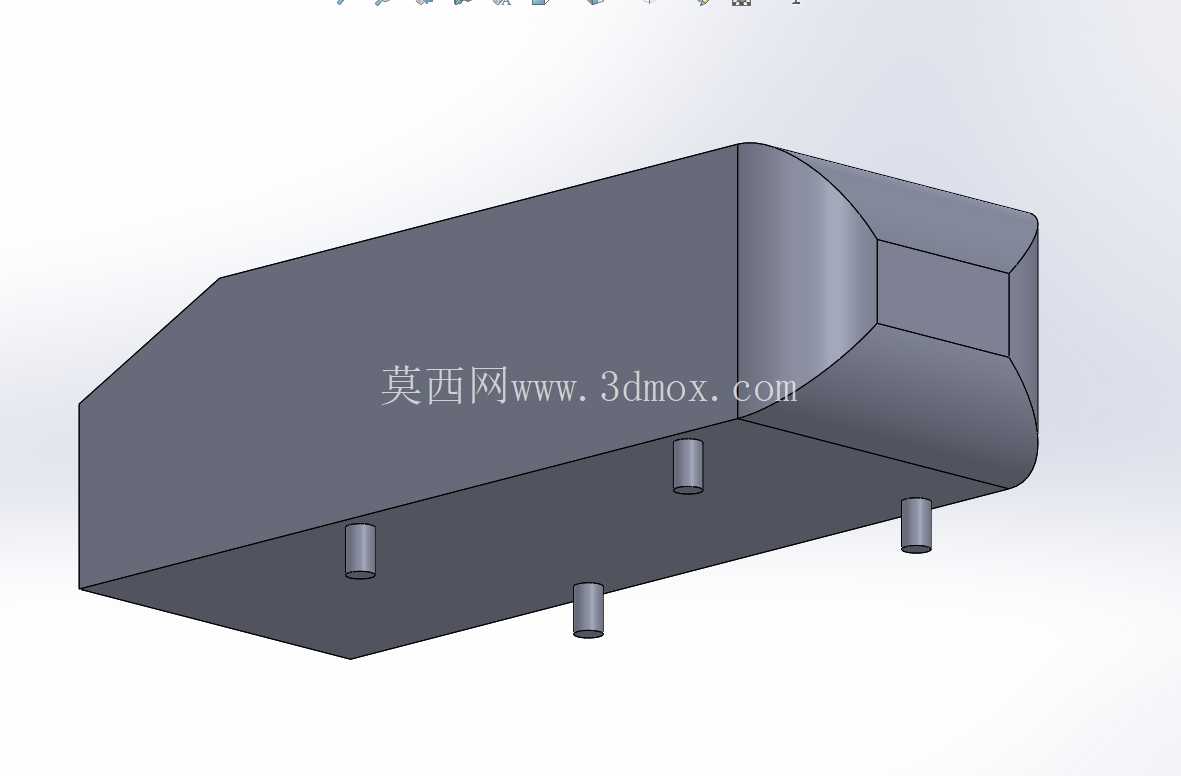

　　支撑柱的位置并非随意设置，三个柱体分别布置在主体底部前端中心、后端左右对称位置，既保证了模型放置的静力学稳定性，又最大程度降低支撑柱自身对尾部流场的干扰，柱体直径与主体宽度的比例严格参照风洞试验的标准比例设置，避免支撑结构过粗引入额外的流动阻力，干扰基准阻力系数的测量与仿真对标。从应用场景来说，这套数模可直接导入流体仿真软件，用于验证不同网格划分策略的精度：比如开展边界层网格厚度敏感性分析时，可通过调整模型表面的第一层网格高度，对比仿真得到的阻力系数、尾流速度剖面与风洞试验数据的偏差，确定适用于整车外流场仿真的边界层网格参数；也可用于验证不同湍流模型的适用性，对比RANS、LES、DES等不同湍流模型对艾哈迈德体尾部分离涡结构的捕捉能力，筛选出适合汽车外流场仿真的湍流模型配置。在实际工程应用中，很多车企的空气动力学团队会先基于艾哈迈德体完成仿真流程的标定，再将标定好的网格策略、湍流模型参数、边界条件设置迁移到实车模型上，大幅降低实车仿真的试错成本。建模过程中特意规避了不必要的几何细节，整个模型除了主体、尾部斜切面、三个支撑柱外没有多余特征，保证几何的简洁性，避免细碎特征给网格划分带来不必要的负担，同时所有曲面都保持G1连续，不存在几何缝隙、重叠面等会导致网格划分失败的问题，可直接用于面网格、体网格的生成。

　　安装边界方面，模型底部支撑柱的下端面为安装基准面，仿真计算时可将该面设置为无滑移壁面边界，与计算域的地面边界对齐，支撑柱的高度严格对应标准艾哈迈德体的离地间隙，保证模型底部流道的高度与试验状态完全一致，避免离地间隙偏差导致底部流速计算失真。很多工程师在自行构建艾哈迈德体时，容易忽略尾部斜切面与侧面的交线位置、前端圆角半径这些细节参数，导致仿真结果与公开试验数据存在明显偏差，这套数模严格对齐公开的艾哈迈德体几何参数，所有尺寸比例都经过反复核对，可直接作为仿真验证的基准几何使用，无需再花时间核对几何参数的准确性。在风洞试验的对标环节，该模型的几何结构也完全匹配常规风洞试验的模型缩比要求，可基于该数模加工缩比试验模型，开展风洞测压、PIV流场测量试验，实现仿真与试验的直接对标。对于从事汽车空气动力学仿真的工程师来说，这套标准艾哈迈德体数模是日常开展仿真方法验证、新员工仿真操作培训的必备基础模型，能够帮助团队快速建立统一的仿真规范，减少因几何基准不统一导致的仿真结果偏差。
