特斯拉Roadster跑车外观曲面结构设计

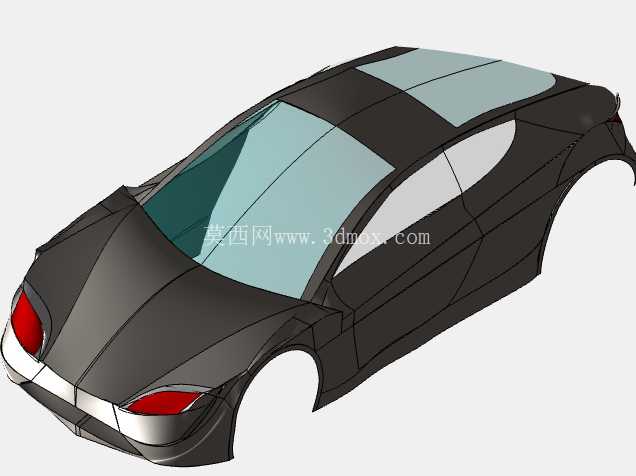

本次针对纯电超级跑车的外观曲面建模工作，核心围绕量产车型外覆盖件的工程落地需求展开，区别于常规概念车的写意化造型，所有曲面曲率均严格匹配空气动力学性能要求与冲压成型工艺边界。从实际应用场景来看，该类双门纯电超跑主要面向高速行驶工况，外观曲面的设计优先级首先围绕风阻系数优化展开，车头部分取消了传统燃油车所需的大尺寸进气格栅，整个前脸曲面采用连续顺滑的G2曲率过渡，从引擎盖前缘到前保险杠下沿的曲率变化经过多轮调整，既保证高速行驶时车头下压力的合理分布，也避免曲面出现突兀的折角导致冲压工序出现开裂风险。

车身侧面的腰线设计采用了隐藏式内凹曲面结构，从翼子板后方一直延伸至车尾扩散器区域，这条特征线并非单纯的造型装饰，其曲率半径经过反复校核，能够在车辆高速行驶时引导侧方气流平稳流过车身侧面，减少乱流对车尾负压区的影响，同时曲面的拔模角度控制在7度以上，完全满足侧围外板的冲压脱模要求，不需要额外增加侧冲工序，能够有效降低模具开发成本。车门区域的曲面与侧围采用齐平化设计，隐藏式门把手的安装边界在曲面建模阶段就预留了0.3mm的安装公差带，保证装配完成后门把手外表面与车门曲面的阶差控制在0.1mm以内，避免高速行驶时此处产生额外风噪。

车头灯组的安装曲面采用了内凹式的一体化设计，灯组边缘与前保险杠曲面的配合间隙预留了2.5mm的均匀间隙，曲面在灯组位置的曲率变化做了渐消处理，不会出现曲率突变导致的光影畸变，满足量产车外观A面的评审要求。前唇部分的曲面采用了小角度前伸设计，其下沿距离地面的高度控制在110mm，既保证高速行驶时的前部下压力，也兼顾日常道路通行的通过性，避免过减速带或进出地库时发生剐蹭。

车尾部分的曲面采用了快背式溜背设计，从车顶到尾翼的曲面过渡采用连续的曲率变化，集成式尾翼的翘起角度经过空气动力学校核，在时速200km/h时能够提供足够的下压力，同时不会增加过多的风阻系数。车尾扩散器的曲面采用多道导流槽结构，每道导流槽的曲面角度都经过流场仿真验证，能够快速梳理车底气流，减少车尾的涡流拖拽效应。后保险杠的曲面与轮拱区域做了平滑过渡，轮拱处的曲面外扩量控制在35mm，既能够容纳宽胎的安装空间，也不会因为外扩过多导致高速行驶时轮拱处产生气流分离。

轮圈周边的曲面采用了内收式设计，与轮胎侧面的间隙控制在8mm，避免车辆满载过弯时轮胎与轮拱发生干涉，同时曲面的边缘做了R3的圆角处理，满足行人碰撞保护的法规要求。整个外观曲面的建模过程中，所有相邻曲面的连接都保证G2连续，曲面的斑马线检测均匀顺滑，没有出现扭曲、断裂的情况，完全可以直接对接后续的模具开发与CAE仿真工作，不需要再做大量的曲面修复工作。

在建模的细节处理上，车窗玻璃的安装曲面预留了5mm的粘接胶层厚度，玻璃曲面与侧围曲面的阶差控制在1.5mm，能够引导气流平稳流过车窗区域，减少风噪的产生。前挡风玻璃的曲面曲率经过校核，保证驾驶员前方的视野区域没有光学畸变，符合机动车运行安全技术条件的相关要求。充电口盖板的安装曲面与侧翼子板曲面完全齐平，盖板边缘的间隙控制在2mm，开启角度预留了120度，方便充电枪的插拔操作，同时曲面在盖板位置做了轻微的内凹处理，方便用户手动开启盖板时的操作空间。

整个外观曲面的分块线也在建模阶段做了初步规划，所有分块线都沿着曲面的特征线布置，既保证外观的视觉整体性，也方便后续冲压零件的拆分，每个零件的尺寸都控制在常规冲压设备的加工行程范围内，不需要采用特殊的超大型冲压设备，能够有效控制整车的制造成本。曲面的厚度预留也做了考虑，外覆盖件的钢板厚度按照0.7mm预留，曲面的内偏移量准确，后续做结构设计时不需要再重新调整外表面的形状，能够大幅缩短整车的开发周期。
