带翼形定位块的销接式开口接头结构

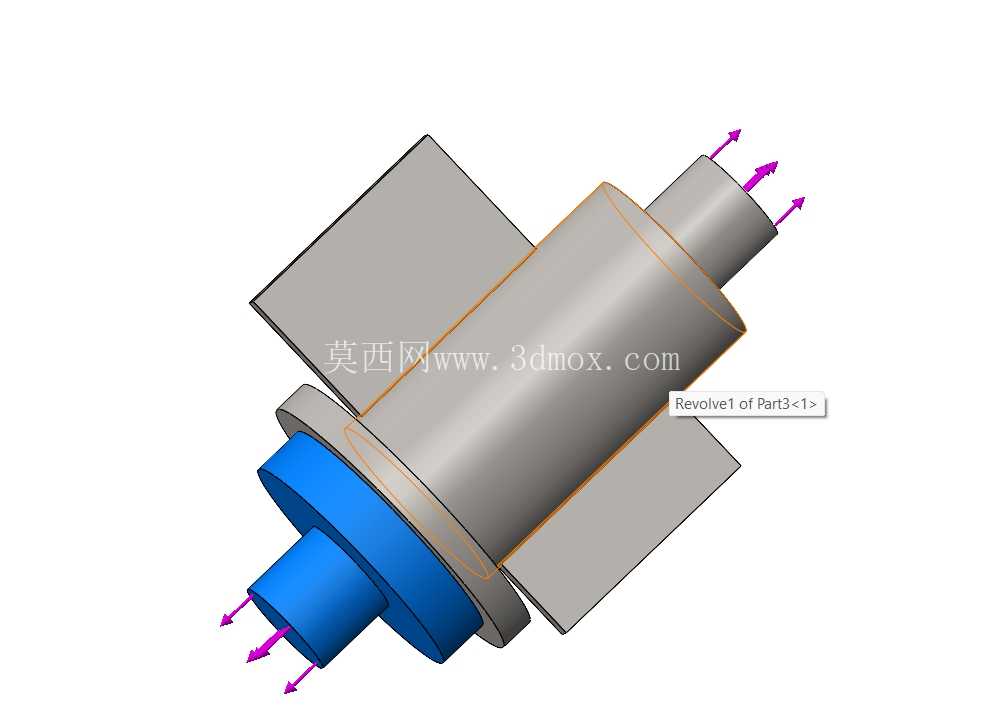

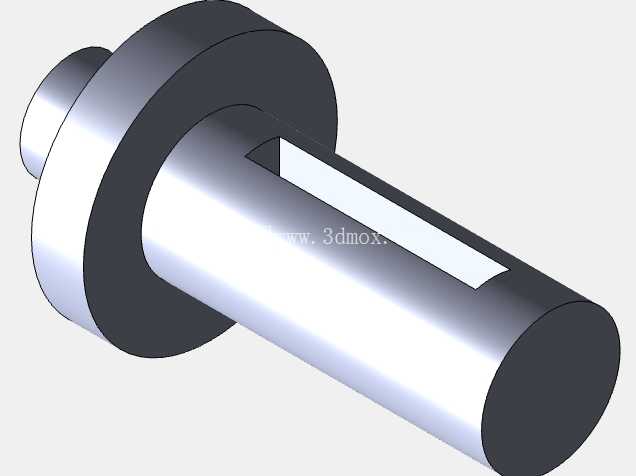

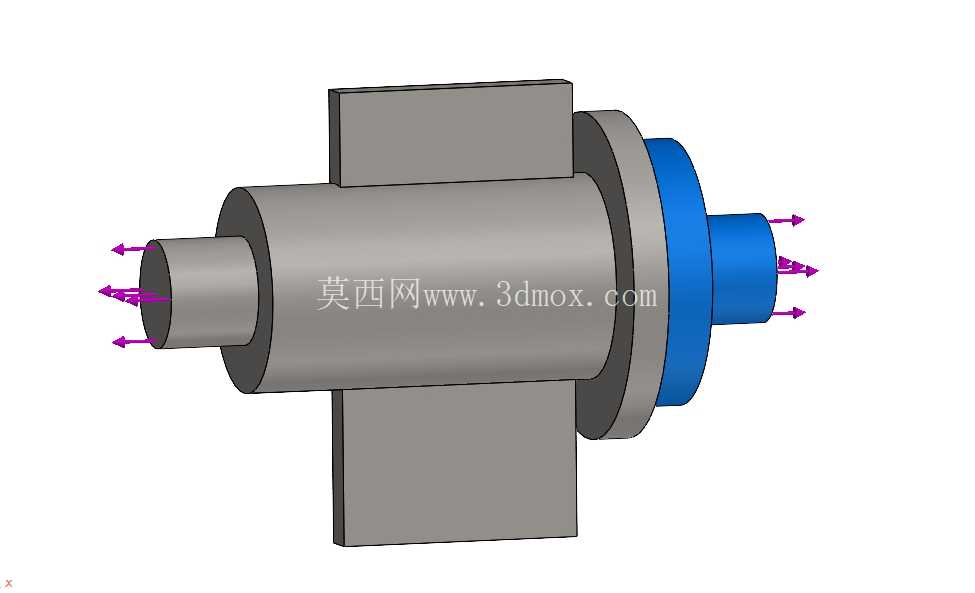

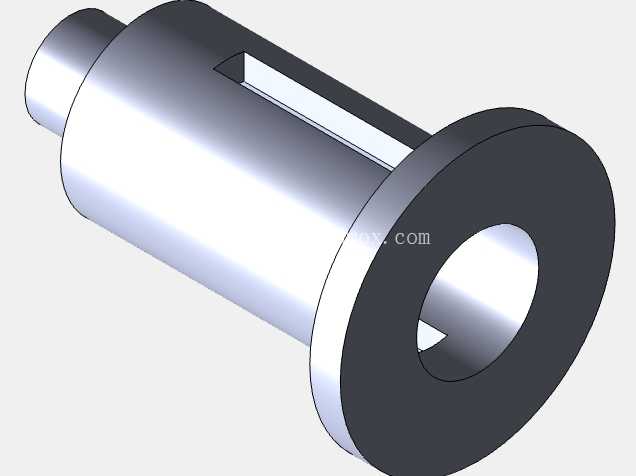

　　这类销接式开口接头在中小载荷的机械传动链路里应用十分普遍，常见于农用机械的操纵连杆、轻工输送设备的杆件连接、小型工装夹具的快拆调节部位，核心作用是实现两根同轴杆件的可拆卸刚性连接，同时允许在装配阶段通过开口结构微调杆件的轴向配合间隙，不需要对杆件端部做复杂的螺纹加工或者法兰焊接，装配效率比传统的螺纹套接、法兰对接高出不少。从结构功能上看，接头主体采用阶梯轴式的中空套筒结构，一端是小直径的圆柱插接端，用来和待连接的光杆杆件做间隙配合，插接深度根据常规杆件的配合需求做了冗余设计，保证插接后杆件不会出现径向晃荡；另一端是带蓝色法兰限位的凸台结构，法兰端面和套筒主体的轴肩形成两个定位面，用来限制连接后杆件的轴向窜动，法兰外侧的小直径凸台是和另一根杆件的内孔做配合的定位段，保证两根连接后的杆件同轴度控制在合理公差范围内。

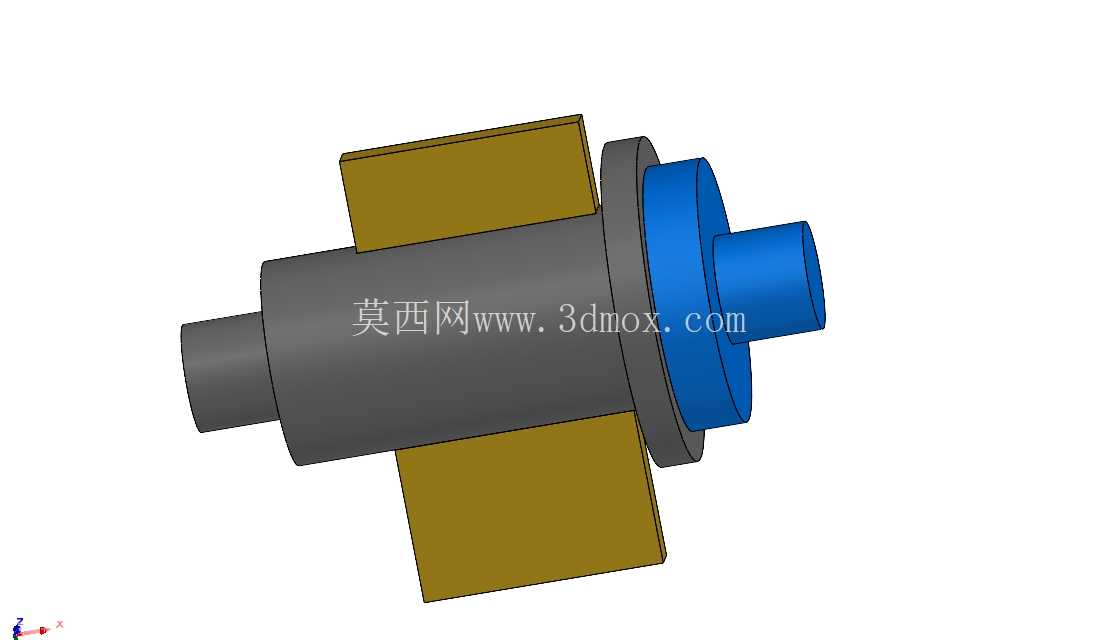

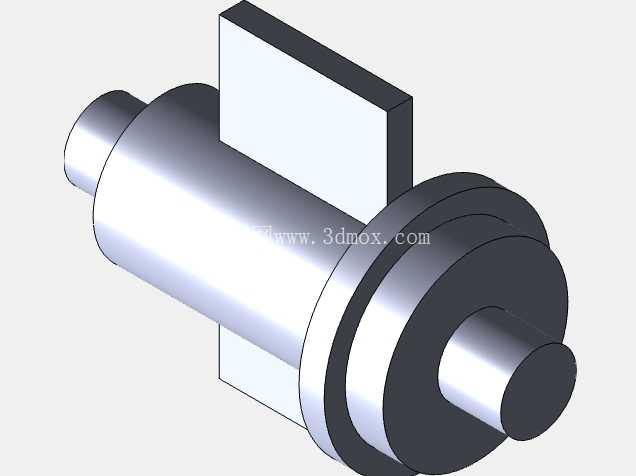

　　套筒中部对称布置的两个黄褐色翼形块是销接结构的定位承载部位，两个翼块的平行度、和套筒轴线的对称度都做了严格的公差约束，翼块上的开口槽是用来穿装楔形销的，当两根杆件分别插入接头两端的配合孔后，将楔形销穿过杆件上对应的通孔和翼块的开口槽，敲紧楔形销就能实现两根杆件和接头的刚性锁固，这种锁固方式的优势在于承受交变轴向拉压载荷时不会出现松脱，同时拆卸时只需要敲出楔形销就能快速分离杆件，不需要额外的螺纹防松件或者紧固件。设计这类接头的时候，首先要考虑的是不同直径杆件的配合公差，插接端的内孔公差选用H7级间隙配合，既保证装配时杆件能顺利插入，又不会因为间隙过大导致传动时出现冲击噪音；翼块的厚度和开口槽的宽度要根据楔形销的剪切强度来计算，保证在额定载荷下翼块不会出现张开变形、楔形销不会被剪断；套筒主体的壁厚要满足轴向拉压的强度要求，同时要控制整体重量，避免在长连杆传动时因为接头自重过大导致杆件出现弯曲变形。

　　从安装边界来看，接头的最大径向尺寸是两个翼块的外边缘间距，安装时需要预留足够的径向空间来穿装和敲击楔形销，轴向尺寸要和两根待连接杆件的插接深度匹配，不能出现杆件插不到位导致配合长度不足的问题；法兰端的凸台直径要和对应杆件的内孔尺寸匹配，装配时可以在配合面涂抹少量润滑脂，减少反复拆装带来的配合面磨损。这类接头和传统的套筒联轴器相比，不需要键槽加工，对杆件的加工精度要求更低，适合在现场装配条件有限的工况下使用，比如户外架设的临时输送支架、小型农机的田间维修更换，不需要复杂的加工设备就能完成装配和更换；同时翼形块的结构也能在一定程度上起到周向防转的作用，当楔形销锁紧后，翼块的侧面可以和杆件上的定位面贴合，承受部分周向扭矩，避免传动过程中杆件和接头之间出现相对转动。

　　在建模过程中，这类结构需要重点关注几个配合面的几何公差：两端插接圆柱的同轴度、翼块开口槽的对称度、法兰端面和轴线的垂直度，这些公差直接影响接头装配后的传动精度和使用寿命，如果同轴度偏差过大，连接后的杆件会出现别劲现象，高速传动时会产生明显的振动，加速配合面的磨损；如果开口槽的对称度不足，楔形销装配后会出现单侧受力的情况，很容易在交变载荷下出现销子断裂的故障。另外，接头的所有棱边都做了小倒角处理，避免装配时划伤操作人员，也能减少应力集中，提高接头的疲劳强度，在承受反复的拉压载荷时不会在棱边位置出现裂纹。
