刚性法兰联轴器结构设计方案

项目分类:通用机械零部件 发布时间:2026-06-05 ID:1176367
  • 刚性法兰联轴器结构设计方案
  • 刚性法兰联轴器结构设计方案
  • 刚性法兰联轴器结构设计方案
  • 刚性法兰联轴器结构设计方案

  在重载传动系统的轴系连接场景中,刚性法兰联轴器是应用极为广泛的轴系连接件,这类部件主要承担共线布置的两根旋转轴之间的刚性连接任务,实现重载工况下的扭矩稳定传递,常见于矿山输送设备、冶金轧机辅传、重型机床主轴传动、工业泵组驱动端等对传动同轴度要求较高、运行冲击载荷相对平稳的工况场景。不同于弹性联轴器具备偏移补偿能力的设计逻辑,刚性法兰联轴器完全依靠两个对接法兰轮毂的端面贴合、螺栓组的预紧锁紧来实现轴与轴之间的刚性固定,因此对安装时的两轴同轴度公差要求更为严格,一旦同轴度偏差超出设计阈值,运行过程中会在轴系附加额外的弯曲载荷,加速轴承、密封件的磨损,这一特性也决定了这类联轴器更适合安装在轴系刚性好、对中精度能够得到充分保障的传动工位。

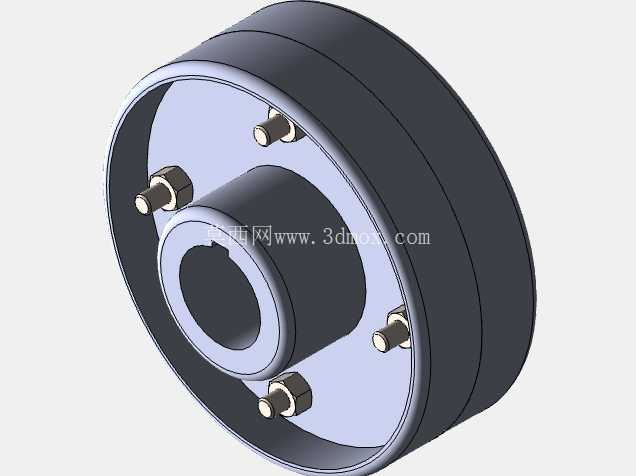

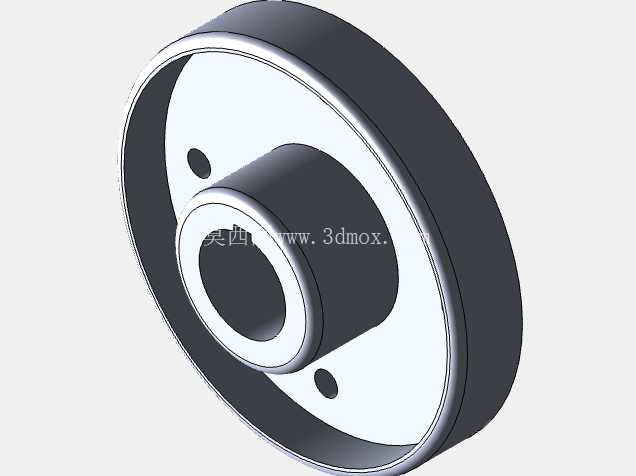

  从结构设计逻辑来看,这套方案采用的是典型的凸缘对合式法兰结构,两个对接的法兰轮毂分别通过键连接与两侧的传动轴实现周向固定,轮毂内孔根据适配轴径设计对应的键槽尺寸,键槽的对称度公差严格按照传动件配合标准设定,确保扭矩传递过程中键侧受力均匀,避免出现偏载压溃键槽的问题。两个法兰轮毂的对接端面设计有定位止口,安装时依靠止口的圆柱面配合实现两轴的初步对中,止口的配合公差选用过渡配合等级,既能够保证装配时的对中精度,又不会造成装配拆卸困难。

  法兰盘沿圆周方向均匀布置螺栓过孔,螺栓采用受拉螺栓设计,装配时按照规定的预紧力矩对角均匀拧紧,依靠法兰端面之间的摩擦力以及螺栓杆的抗剪能力共同传递工作扭矩,螺栓的数量和直径根据额定传递扭矩的大小核算确定,确保在1.5倍额定扭矩的过载工况下不会出现螺栓屈服、法兰面滑移的问题。从安装边界尺寸来看,法兰盘的外径尺寸根据螺栓布置的圆周直径、螺栓孔边距要求核算确定,在保证螺栓安装空间足够的前提下尽可能控制法兰外径,减少联轴器转动过程中的空气阻力和转动惯量;轮毂的轴向长度根据轴孔直径对应的配合长度要求设计,保证轴与轮毂的配合面有足够的接触面积,避免运行过程中出现轴孔配合松动、轮毂窜动的问题;联轴器的总长度为两个法兰轮毂的轴向长度之和,加上对接端面的贴合间隙预留量,安装时需要根据这个总长度预留轴系的轴向安装空间,避免出现两轴顶死或者配合长度不足的问题。

  细节设计上,法兰盘的所有棱边都做了倒角处理,既可以去除加工毛刺避免装配时割伤操作人员,也能够减少应力集中,提升法兰盘的抗疲劳强度;螺栓头和螺母的贴合面设计有平垫安装位,避免预紧时螺栓头压伤法兰表面,同时分散压紧应力,保证预紧力的均匀传递。在实际选型应用时,需要先核算传动系统的额定工作扭矩、峰值冲击扭矩,结合轴径尺寸匹配对应规格的联轴器,同时要校核安装位置的轴系对中条件,确保径向偏移、角向偏移都在这类刚性联轴器允许的偏差范围内,日常运维过程中需要定期检查螺栓的预紧力,避免长期运行后螺栓松动导致传动失效。这套结构的三维建模过程中,对所有配合面都做了公差匹配设计,装配模型可以直接用于生成工程图纸,指导实际的加工和装配作业,零件模型的特征参数完整,设计人员可以根据实际的工况参数调整轴径、法兰外径、螺栓规格等关键尺寸,快速适配不同的传动需求。
