多叶式螺旋桨结构三维设计模型

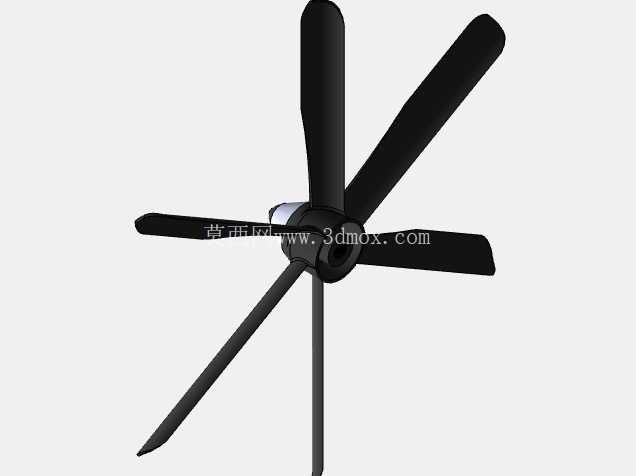

　　在流体动力推进类设备的结构设计环节，螺旋桨作为核心动力转换部件，其结构合理性直接决定整套动力系统的能量转换效率与运行稳定性。本次呈现的螺旋桨结构采用五叶非对称布局设计，区别于常规三叶、四叶螺旋桨的结构逻辑，五叶布局能够在相同转速下降低单片桨叶的载荷分配，减少桨叶表面的流体脉动冲击，适配对运行振动控制要求较高的动力场景，比如小型低空飞行器的动力单元、水面小型作业艇的推进端，或是特定工况下的工业流体搅拌作业端。

　　从结构设计思路来看，该螺旋桨的桨叶采用变截面翼型设计，从桨根位置到桨尖位置，翼型弦长逐步收窄，翼型安装角呈现线性递减趋势，这种设计能够让桨叶在旋转过程中，不同径向位置的截面都保持相对合理的攻角，避免桨根区域因线速度过低出现失速，同时抑制桨尖区域的涡流损耗，提升整体的动力输出效率。桨毂部分采用一体化嵌套式连接结构，中心预留标准传动轴安装孔位，孔位内侧设计有平键定位槽，能够与动力输出轴实现周向固定，避免大扭矩输出状态下出现相对滑动；桨毂与每片桨叶的连接位置做了圆弧过渡强化处理，分散桨叶旋转过程中传递到桨毂的交变弯曲应力，降低长期运行下的应力集中断裂风险。

　　从安装边界尺寸来看，该螺旋桨的整体旋转直径适配中小功率动力单元的安装要求，桨叶轴向投影厚度控制在合理区间，安装时不需要对动力端的输出轴长度做额外改造，桨毂端面预留的锁紧螺纹孔能够配合标准锁紧垫片实现轴向固定，适配常规的电机、内燃机输出轴安装标准。在实际应用场景中，这类多叶螺旋桨除了作为航空、船舶领域的推进部件，还可经过参数调整后应用于工业冷却塔的风冷散热单元、大型通风设备的风轮结构，只是不同应用场景下需要对桨叶的翼型弧度、安装角做针对性调整。

　　设计过程中需要重点考量桨叶的静平衡与动平衡校准，五叶结构的平衡校准精度要求高于少叶结构，每片桨叶的质量偏差、形位公差都需要控制在极小范围内，否则高转速运行下会产生明显的径向振动，传导到动力端会加速轴承磨损，缩短整套设备的维护周期。另外桨叶的前缘位置做了钝化处理，相比锐边前缘的设计，能够降低流体中硬质颗粒撞击前缘造成的结构损伤，适配多尘、多杂质的户外运行环境；桨叶表面的顺滑曲面设计没有多余的凸起结构，能够减少流体附着在桨叶表面的摩擦阻力，同时降低运行过程中的气动或水动噪声。从结构强度设计角度，桨根位置的截面厚度最大，能够承受旋转过程中最大的离心力载荷，向桨尖方向厚度逐步递减，在保证结构强度的前提下尽可能降低桨叶自身重量，减少动力输出端的无效载荷消耗，提升动力响应速度。
