多轴联动连杆式机械连接支架结构

这类多铰接位的连杆支架，核心应用场景集中在工业机器人关节模组、自动化生产线的连杆传动单元、小型非标设备的运动联动机构中，作为多运动副之间的刚性连接载体，承担着传递运动载荷、约束运动轨迹、保证多部件同步动作的核心作用，区别于普通的固定安装支架，这类支架需要同时适配多个旋转或滑动副的装配需求，在往复运动、频繁变载的工况下保持结构刚性与装配精度。

从实际设备用途来看，该构件可直接用于SCARA机器人小臂与末端执行器的连接段，也可作为包装机械中联动送料机构的传动摆臂，或是轻工自动化设备中多工位同步动作的铰接连杆，替代传统的拼接式连接结构，减少装配累积误差，提升机构运行的稳定性。在实际工况中，这类支架需要承受运动过程中的交变弯曲应力、铰接位的接触挤压应力，部分高速运动场景下还要兼顾轻量化需求，降低运动部件的惯量，提升机构响应速度。

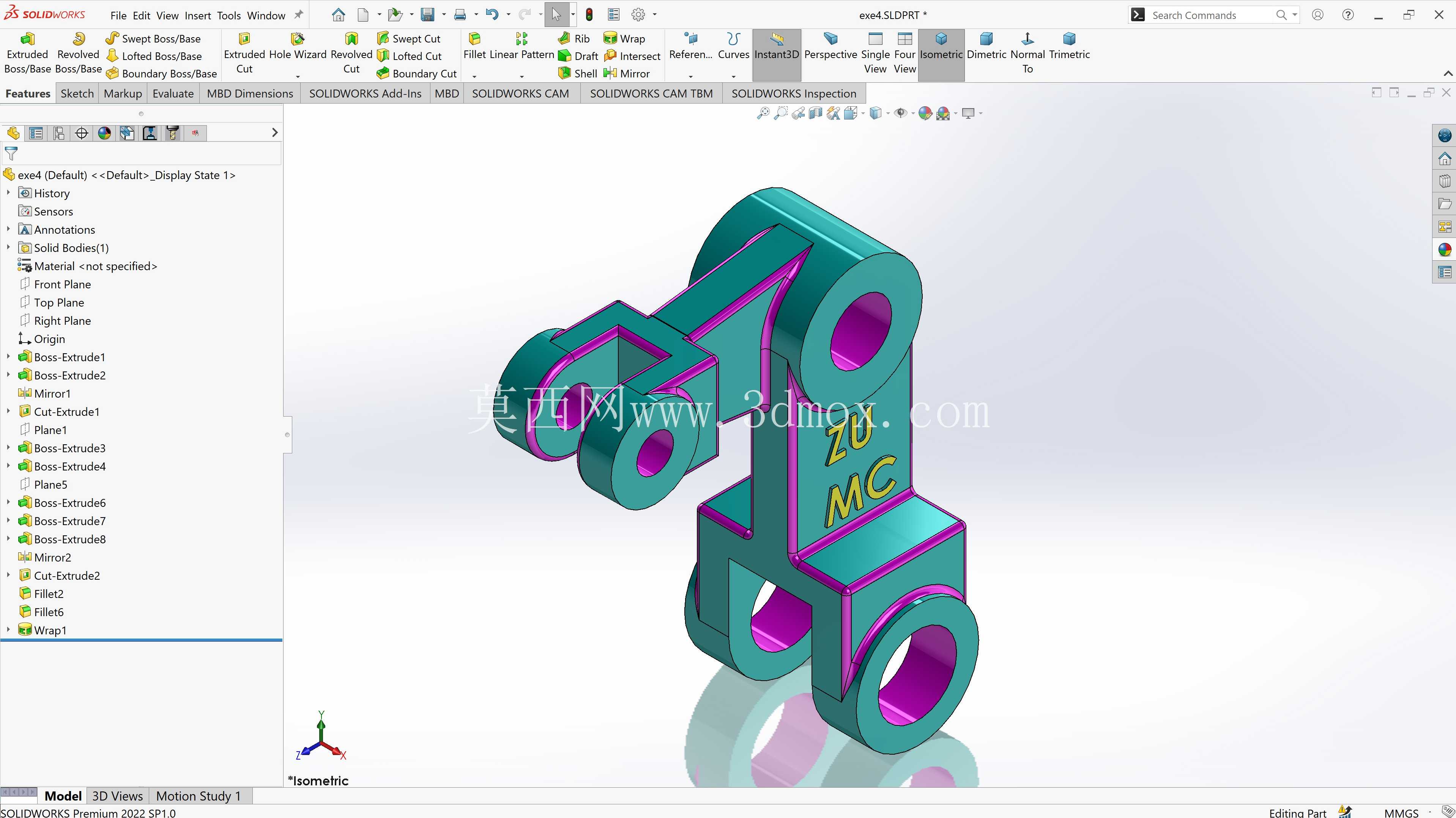

产品功能特性上，支架本体设置了四个同轴度要求较高的圆形铰接孔位，分别对应不同的运动副连接需求：其中两个大直径孔位用于与设备主固定臂、动力输出轴铰接，承担主要的载荷传递；两个小直径孔位用于连接辅助连杆或是末端执行构件，实现联动动作的轨迹约束。孔位端面均设计了加厚的凸台结构，提升铰接位的接触面积，降低销轴连接时的局部压应力，避免长期运行出现孔位变形、松旷的问题。支架的臂身部分采用了变截面的加强筋结构，在保证整体结构刚性的前提下，去除了非受力区域的多余材料，既控制了构件整体重量，也避免了应力集中导致的结构断裂风险，臂身预留的标识区域可用于装配时的方向识别，降低现场装配的错装概率。

从设计思路层面，建模阶段优先确定各铰接孔的中心距参数，这部分尺寸直接决定了联动机构的运动轨迹与传动比，是整个构件的核心尺寸基准，所有结构均围绕孔位中心轴线展开设计。首先根据机构运动仿真得出的各孔位受力大小，确定每个铰接孔的直径、凸台厚度参数，再通过有限元分析的应力云图，对臂身的截面形状进行优化，在应力集中的拐角位置设置足够的过渡圆角，避免锐角导致的应力集中，同时兼顾铸造工艺的拔模需求，所有非加工面均设置了符合工艺要求的拔模斜度，壁厚保持均匀，避免铸造过程中出现缩孔、浇不足的缺陷。铰接孔的内表面预留了后续机加工的余量，保证装配后销轴的转动顺畅度，同时孔位的端面也预留了加工余量，保证装配后各连杆之间的间隙均匀，无运动卡滞问题。

外形尺寸与安装边界方面，该支架整体沿主铰接孔轴线方向的厚度适配常规工业机器人小臂的安装宽度，各孔位的中心距严格匹配对应机构的运动学参数，安装时需保证主铰接孔的轴线与设备回转轴线重合，相邻铰接孔的轴线平行度误差需控制在机械设计对应的公差范围内，避免运动过程中出现别劲、磨损加剧的问题。支架的外轮廓在运动过程中不会与周边的固定构件、其他运动连杆发生干涉，建模阶段已通过运动仿真验证了全行程范围内的安全间隙，安装时无需额外对周边构件进行避让修改，铰接位采用标准销轴与挡圈配合的固定方式，适配行业内通用的标准紧固件，无需定制特殊连接件，降低后期维护更换的成本。在实际装配过程中，各铰接孔需加注适配的润滑脂，降低转动副的摩擦磨损，提升构件的使用寿命，臂身的非配合表面可根据设备的整体防护需求进行表面氧化或是喷塑处理，提升耐腐蚀性能，适配不同的车间作业环境。
