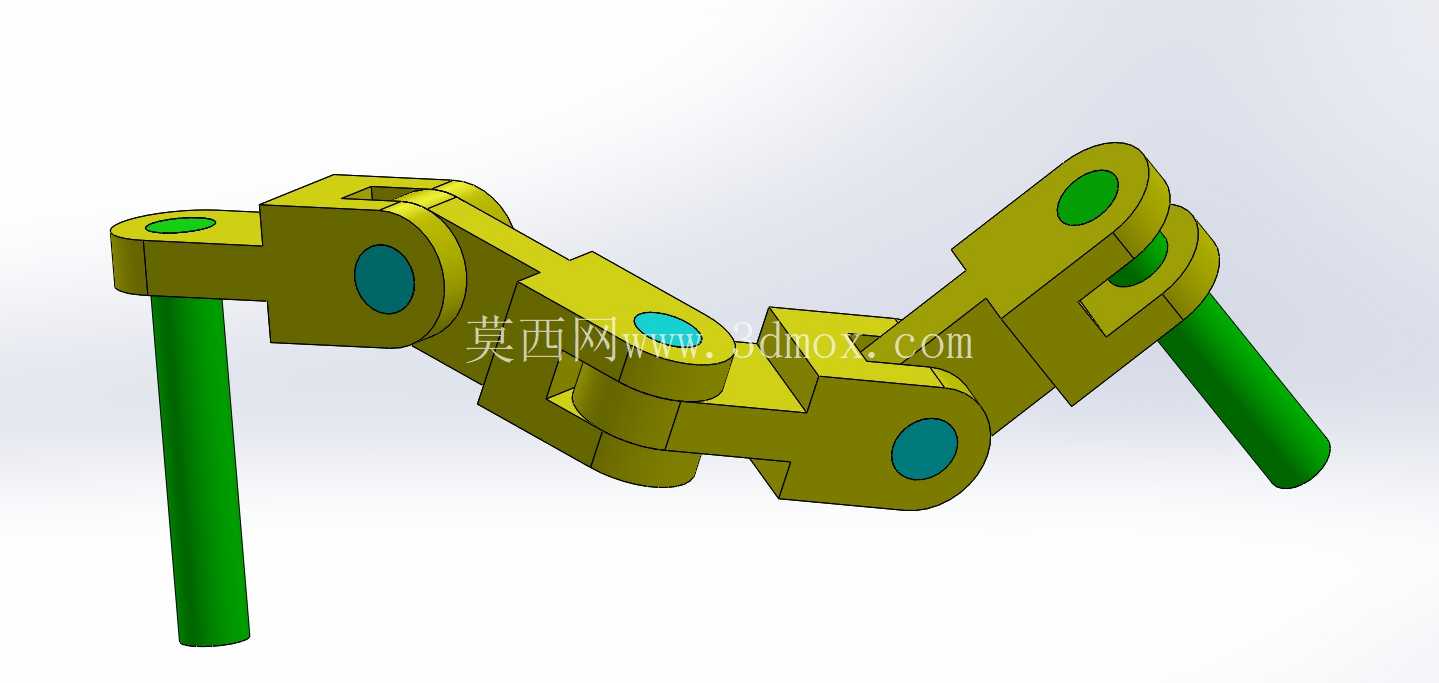

这套链节装配结构,最初是作为三维建模技能考核的验证样件开发,核心是还原工业传动场景里最常见的链传动配合逻辑,很多刚接触机械结构设计的从业者,都会通过这类装配体熟悉配合约束、公差匹配、运动干涉检查的全流程操作。从实际工业应用场景来看,这类链节结构是输送线、传动机构、轻工自动化设备里的核心受力构件,小到食品包装线的物料输送链条,大到重型输送设备的牵引链组,核心的装配逻辑都和这套结构同源,区别只在尺寸规格、载荷等级、材质选型上的适配调整。
做这套结构的设计时,首先要考虑的是链节之间的铰接转动自由度,相邻链节通过销轴完成铰接,既要保证转动时无卡滞,也要控制径向间隙避免传动过程中出现窜动,很多新手建模时容易忽略销轴与链板孔的配合公差,要么把配合间隙设得太小导致装配后无法转动,要么间隙过大导致运动时链条晃量超标,实际生产里这类铰接位置一般选用间隙配合,表面做硬化处理降低长期转动的磨损量。从结构组成来看,整套装配包含内链板、外链板、销轴、套筒几个核心构件,每个构件的外形都做了等强度优化,链板的外形轮廓不是随意绘制的圆弧,而是按照拉伸受力的应力分布做的修形,避免应力集中在孔位边缘导致长期受载后出现断裂。
从安装边界来看,这套链节装配的单节长度是按照标准链节距做的等比例还原,装配完成后相邻链节的转动角度范围符合常规传动链的弯折要求,能适配标准链轮的齿形啮合,不会出现啮合时的顶齿、卡滞问题。很多人在做链传动装配建模时,容易只做单节静态装配,忽略整链弯折时的干涉检查,实际上当链节绕链轮做圆周运动时,相邻链板的边缘间隙需要控制在合理范围,间隙过小会在弯折时出现摩擦剐蹭,增大传动阻力,间隙过大则会导致链条运行时的冲击噪声变大,加速构件磨损。
这套结构的设计思路完全贴合实际工程需求,没有做多余的装饰性特征,每个倒角、每个孔位的尺寸都有对应的工程意义:链板边缘的倒角是为了去除冲压加工后的毛刺,避免装配时割伤操作人员,同时减少运行过程中与周边构件的剐蹭;销轴两端的铆接位预留了足够的变形量,保证装配后销轴不会从链板孔中脱出;套筒的长度略宽于内链板间距,既可以避免内链板与外链板直接接触摩擦,也能在受拉时让载荷均匀分布在链板接触面上。
在实际设备选型应用中,这类链节装配的尺寸参数直接决定了链条的承载能力,链板厚度、销轴直径、节距三个核心参数,需要根据设备的传动功率、运行速度、载荷特性做匹配计算,比如低速重载的输送场景会选用更大节距、更厚链板的结构,高速轻载的传动场景则会选用小节距、高精度的结构来降低运行振动。做三维建模时,这套装配体也常用来验证软件的装配约束功能,比如通过添加同轴心、重合、角度限制配合,就能模拟出链条的实际运动状态,检查整个运动行程内是否存在干涉,提前发现设计上的缺陷,避免后续加工装配时出现问题。很多技能考核里选用这套结构作为考题,也是因为它覆盖了机械装配里最常见的配合类型,从简单的零件建模到整体装配、运动仿真,能完整考察从业者对机械结构的理解程度,而不是单纯的软件操作能力。
