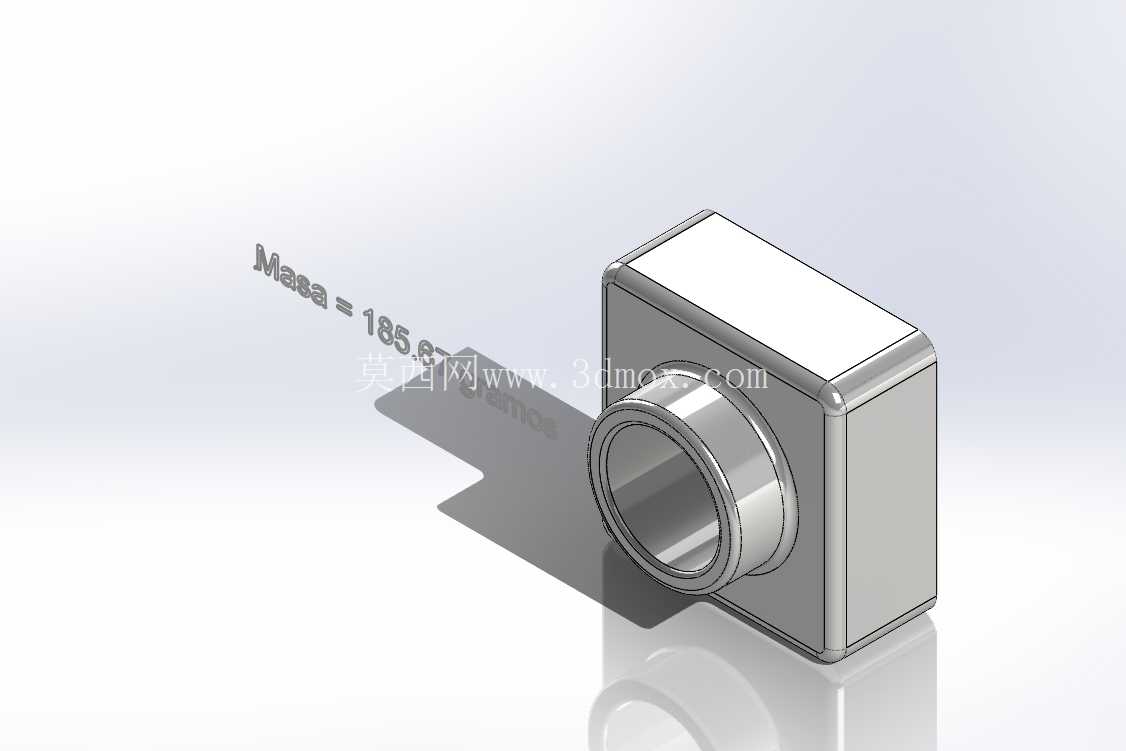

铸造工艺用初级结构件三维设计

　　在中小批量铸件生产的车间场景里，这类结构件常作为铸造工序里的辅助成型构件使用，适配砂型铸造、低压铸造的基础工装配套需求，不需要承受极端高温的金属液长时间冲刷，更多是承担铸型定位、型腔辅助支撑的作用，在小型泵阀配件、民用五金铸件的生产线里应用频次较高。从结构设计逻辑来看，整个构件做了等壁厚的过渡处理，所有转角位置都预留了R3-R5的铸造圆角，避免浇注过程中出现应力集中导致的冷隔、裂纹缺陷，同时也能减少后续清砂工序的打磨工作量。构件的安装基准面做了0.2mm的平面度公差预留，和铸型模板贴合时不需要额外加垫铜皮就能实现密封，防止浇注时跑火。

　　主体连接部位的壁厚控制在8mm，既保证了砂型紧实过程中不会因为受力出现形变，又不会因为壁厚过大增加模具本身的重量，单人就能完成拆装调整，适配小型铸造车间单人换模的作业需求。构件上预留的三个定位销孔位置，是按照常用的小型铸件模架通用孔位设计的，孔位公差带选了H7，和标准销钉配合后，重复定位精度能控制在0.1mm以内，换型时不需要重新找正，能压缩换模等待时间。从外形边界来看，整个构件的最大外轮廓尺寸控制在220mm×160mm×110mm范围内，不会和现有小型造型机的工作台行程产生干涉，安装时不需要对现有设备做额外改造，直接替换原有同规格构件就能投入使用。

　　设计过程中特意把所有的拔模斜度统一设置为1.5°，不管是木模翻砂还是金属模加工，都能顺利起模，不会出现带砂问题。构件的非配合面做了微弧面的过渡处理，不是生硬的直角结构，一方面是减少铸造时的砂型尖角破损概率，另一方面也能让浇注后的铸件飞边更易清理。考虑到铸造车间多粉尘的作业环境，构件上没有设计容易积砂的深槽、窄缝结构，日常维护时用压缩空气吹扫就能清理干净残留的型砂，不需要拆解清理。在受力薄弱的连接筋位置，做了加厚的渐变处理，从根部10mm厚度逐步过渡到端部6mm，既不会因为筋位过厚产生缩松缺陷，又能保证紧实砂型时的结构强度，反复使用300次以上也不会出现开裂变形。

　　整个结构没有复杂的内腔结构，不管是采用数控加工直接制作金属模，还是采用3D打印制作原型翻制砂型，都能快速完成制造，加工周期比同类型复杂构件缩短40%左右，适合初级结构设计人员练手，也能直接适配小型铸造厂的快速换产需求。在实际使用中，这类构件搭配标准模架使用时，能稳定生产单重2kg以内的小型铸铁、铸铝件，铸件的尺寸精度能稳定达到CT8级，满足普通民用五金、小型机械配件的尺寸要求，不需要额外的二次校正工序。
