铸造工艺用立式铰接支撑支座结构

项目分类:铸造模 发布时间:2026-06-05 ID:1176537
  • 铸造工艺用立式铰接支撑支座结构
  • 铸造工艺用立式铰接支撑支座结构
  • 铸造工艺用立式铰接支撑支座结构
  • 铸造工艺用立式铰接支撑支座结构

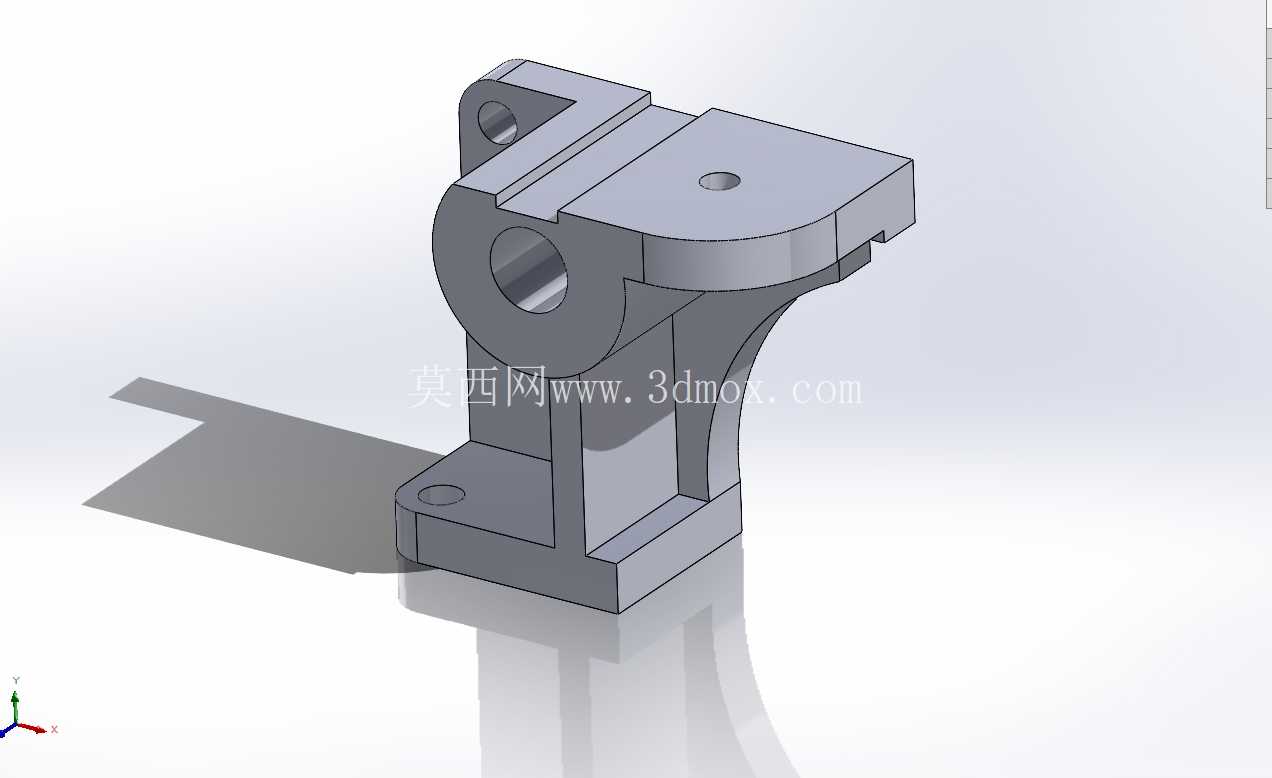

  该支撑支座属于铸造工艺配套的工装连接构件,主要应用于小型自动化生产线的工位铰接支撑场景,在压铸、重力铸造生产线的工件翻转工位、模具侧抽芯辅助支撑点位都能看到这类构件的实际应用,日常工况下主要承担径向铰接载荷与垂向支撑载荷,同时为相邻运动构件提供稳定的安装基准面。从结构功能来看,构件上部的横向通孔为铰接轴安装位,孔位周边做了加厚凸台处理,避免轴孔长期受交变载荷出现应力开裂,孔的端面预留了轴端挡圈的安装槽位,可限制铰接轴的轴向窜动,保证铰接转动副的运行精度。上部的平面安装位设置了单个定位销孔,用于固定相邻的连接块,安装面做了铣平处理,平面度控制在0.05mm以内,保证连接部件的贴合度,避免装配后出现间隙晃动。

  下部的安装底座为矩形结构,两个对角位置设置了沉头安装孔,可通过内六角螺栓将整个支座固定在设备的安装基板上,沉孔深度可完全容纳螺栓头,避免螺栓突出影响周边部件的运动轨迹,底座与上部支撑结构之间设置了弧形加强筋,在不额外增加整体重量的前提下,大幅提升了支座的抗侧弯刚度,避免受侧向冲击时支撑臂出现断裂变形。设计过程中优先考虑了铸造工艺的成型可行性,所有转角位置都做了R2-R5的铸造圆角,避免铸件冷却过程中出现应力集中导致的冷隔、裂纹缺陷,壁厚控制在4-8mm之间,整体壁厚均匀,没有出现局部过厚的结构,减少铸件缩孔、缩松的产生概率,后续机加工的余量预留控制在1.5-2mm,既保证加工后能达到尺寸精度要求,也不会造成过多的材料浪费与加工工时损耗。

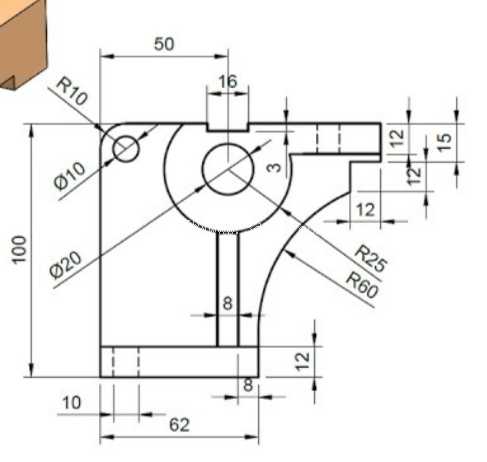

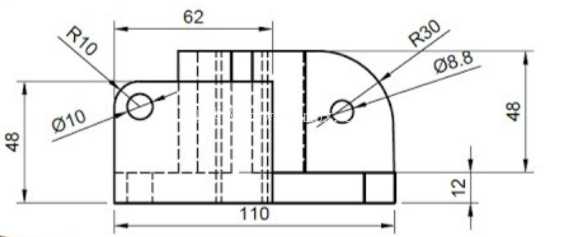

  从安装边界来看,整体垂向高度控制在120mm左右,底座横向宽度为70mm,纵向深度为65mm,上部铰接孔的中心距离底座安装面的高度为85mm,铰接孔直径为20mm,适配标准直径的铰接销轴,上部安装平面的尺寸为50mm*40mm,可适配同规格的连接块安装,整体安装占用空间较小,适合在设备内部狭窄的安装空间内布置。实际使用过程中,这类支座不需要做额外的表面处理,铸造后经时效处理消除内应力,再完成关键配合面的机加工即可投入使用,铰接孔内可镶嵌铜套来提升耐磨性能,延长构件的使用寿命,日常维护仅需定期向铰接位置加注润滑脂,即可保证转动副的顺畅运行,不会出现卡滞问题。

  结构设计上没有采用多余的复杂曲面,所有特征都以规则的拉伸、切除特征为主,建模过程中优先通过基准面定位关键安装孔位的位置,再逐步构建外部轮廓,保证各个安装尺寸的位置度符合装配要求,避免后续装配出现干涉问题。在生产线的实际运行中,这类支座往往成对使用,为翻转机构提供稳定的转动支撑,可承受的静态径向载荷不低于5kN,能够满足小型铸造工件翻转过程中的载荷需求,同时自身的结构刚度足够,不会在长期交变载荷下出现明显的形变,保证工位的重复定位精度。
