方形带孔轻量化铸造连接安装座

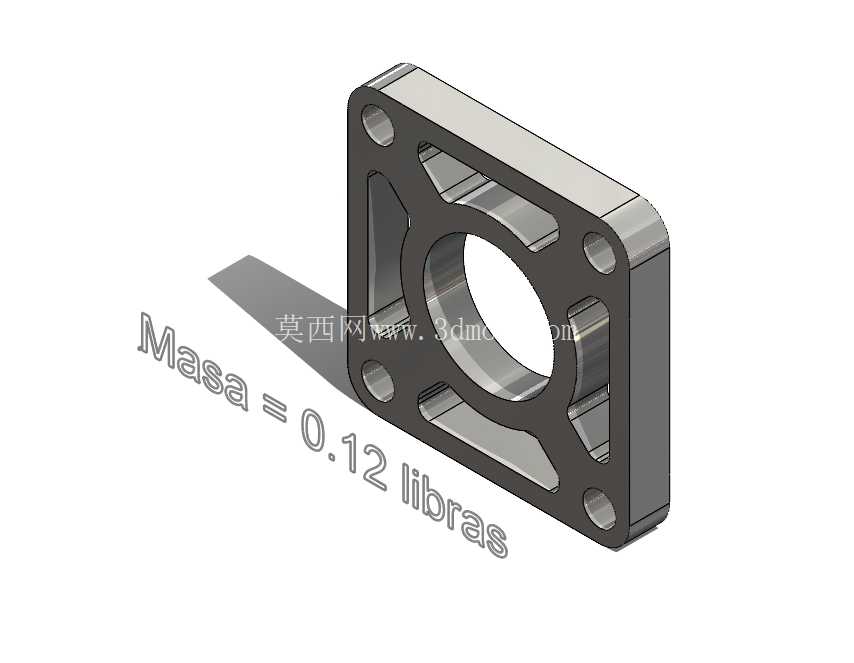

　　这类方形带安装孔的铸造连接座，在流体管路连接、小型动力单元辅件固定、气动系统阀组安装场景中十分常见，核心作用是实现两个不同界面构件的刚性衔接，同时兼顾密封面的压紧贴合需求，避免连接位置出现应力集中导致的开裂或泄漏问题。从结构设计逻辑来看，主体采用方形法兰式外轮廓，四个角位预留贯通安装孔，孔位做了局部加厚凸台处理，这部分结构是为了匹配螺栓锁紧时的压应力分布，避免螺栓预紧力直接作用在薄壁区域造成铸件压溃，同时凸台结构也能在铸造过程中减少厚大截面带来的缩孔缺陷，让金属液冷却时的收缩应力更均匀释放。

　　中间的大直径贯通孔是介质或轴类构件的过流/穿装通道，孔周边做了环形加厚凸缘，一方面是为了提升密封面的结构刚度，当配合密封垫片压紧时，环形凸缘能提供均匀的压紧力，不会因为法兰整体变形导致垫片局部压合不实出现泄漏；另一方面凸缘结构也能作为安装定位基准，和配对构件的止口配合时，能快速实现同轴度找正，减少现场安装的调整工作量。主体的减重槽设计并非随意挖空，所有挖除区域都避开了主应力传递路径：四个安装孔到中心凸缘之间的筋条结构，是螺栓预紧力和工作载荷的主要传递路径，这部分保留了足够的截面厚度，而筋条之间的非承载区域做了下沉挖空，在不降低整体结构强度的前提下，大幅降低了零件自身重量，同时减少了铸造时的金属用料，也让零件的壁厚更均匀，避免厚薄悬殊导致的铸造冷隔、缩松缺陷。

　　从安装边界来看，方形外轮廓的边长尺寸适配常规小通径管路的安装间距，四个安装孔的中心距符合通用辅件安装的孔位规范，不需要对配对安装面做额外的打孔改造就能直接适配，零件的整体厚度控制在紧凑区间，不会在安装后占用过多的轴向空间，适合在设备内部布局紧凑的区域使用。实际工况下，这类零件需要承受螺栓的静态预紧力，同时还要承接管路或构件传递的振动载荷，因此筋条的过渡位置全部采用圆角过渡，避免直角位置的应力集中，在长期振动工况下不会出现疲劳裂纹。中心孔的端面加工余量在铸造阶段就做了预留，后续只需要对密封端面进行少量精铣加工就能满足平面度要求，减少了后续机加工的工时和材料去除量，符合铸造件近净成形的设计思路。

　　零件侧面的标识区域预留了平整的刻印位，可以直接刻印零件编号、规格参数等信息，不会因为标识刻印破坏结构的承载区域。在实际选型应用中，这类连接座可以适配低压流体管路的法兰对接、小型泵体的进出口连接、气动阀组的安装基座等场景，相比圆形法兰，方形轮廓在狭窄安装空间内更容易调整角度，四个角的安装孔操作空间更大，使用普通扳手就能完成螺栓锁紧，不需要专用的法兰安装工具。设计过程中需要重点核算四个安装孔的位置度公差，保证孔位和配对构件的孔位偏差在允许范围内，避免安装时出现螺栓强行穿入导致的附加应力；同时中心凸缘的端面跳动公差需要控制在合理区间，保证密封垫片压缩量均匀；减重槽的深度需要结合铸造工艺的拔模斜度设置，避免出现拔模困难或者壁厚过薄导致的浇铸不足问题。
