水动力科普实验用瓶体火箭结构设计

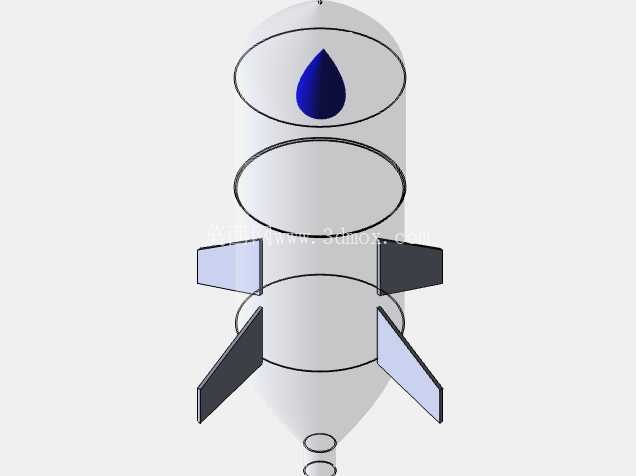

　　从功能特性来看，整体采用三段式舱段布局，顶部舱段预留了水滴形配重安装位，可根据发射需求调整配重块重量，适配不同发射角度、气压值下的重心配平需求，避免发射过程中出现箭体失稳翻滚的问题；中部为核心承压储水舱，完全沿用标准圆柱瓶体的轮廓结构，无需额外定制承压壳体，日常使用中可直接匹配常见的大容量PET瓶体作为储水舱主体，降低实验耗材的替换成本；下部为尾段与尾翼安装结构，共设置四片对称分布的尾翼，其中相邻两片采用浅色调、另外两片采用深色调，既可以在发射过程中帮助观测者清晰识别箭体的旋转姿态，也能通过对称布局保证飞行过程中的气动稳定性，尾翼与箭体的连接位置预留了插接安装槽，无需额外粘接即可快速完成尾翼的装配与拆卸，方便实验结束后收纳存放。这款瓶体火箭结构，核心面向中小学科创教育、科普场馆互动演示场景设计，可作为物理力学实验的具象载体，帮助参与者直观理解反冲运动、气压传动、流体力学的基础原理，区别于专业航天火箭的复杂系统，整体结构完全依托常见承压瓶体改造而来，大幅降低实验筹备的物料门槛。

　　设计过程中优先考虑了实验场景的安全边界，箭体头部采用圆弧过渡轮廓，没有尖锐凸起结构，避免发射或回收过程中出现磕碰划伤的风险；尾翼边缘全部做了倒钝处理，厚度控制在2mm左右，既有足够的结构刚度抵抗飞行过程中的气动载荷，也不会因为边缘过于锋利造成操作伤害。从安装边界来看，整体箭体的最大外径与标准2L承压瓶的外径保持一致，尾翼展开后的最大外接圆直径控制在箭体直径的1.8倍范围内，既保证了气动稳定所需的尾翼面积，也不会因为尾翼尺寸过大导致发射过程中与发射架产生干涉；箭体底部预留了标准的瓶口衔接结构，可直接匹配常见的橡胶塞式发射嘴，无需额外加工转接件，适配绝大多数自制水火箭发射架的安装尺寸。

　　结构设计上充分考虑了重复使用需求，各舱段之间采用插接式连接结构，没有一次性粘接部位，实验过程中可快速拆分完成加水、配重调整、配件更换等操作，每次实验结束后可将各部件拆分收纳，减少存放占用的空间；尾翼与箭体的连接部位做了局部加厚处理，可承受多次发射、回收过程中的冲击载荷，避免尾翼连接处出现断裂问题。针对教学演示的需求，箭体表面预留了标记粘贴区域，授课过程中可在对应位置粘贴重心、压心、气流方向等原理标识，帮助学生更直观地理解火箭飞行的力学原理；顶部的配重舱采用透明可视设计，可直接观察内部配重块的位置，方便实验过程中快速调整重心位置，对比不同重心位置下的飞行轨迹差异。

　　不同于专业航天模型的复杂加工要求，这款结构的所有部件都可通过常见的加工方式制作，不需要高精度的加工设备，学校或科普机构可快速完成样件制作，也可作为学生科创实践的加工练习项目，帮助参与者在制作过程中理解结构装配、气动布局、重心配平的相关工程知识。实际使用过程中，可通过调整储水量、充气压力、尾翼安装角度、配重位置等参数，获得不同的发射高度与飞行轨迹，满足不同年龄段、不同知识深度的科普实验需求，既可以完成基础的反冲原理演示，也可拓展开展变量控制、轨迹测量等进阶探究实验。
