四轮独立摆臂式星球漫游探测车结构

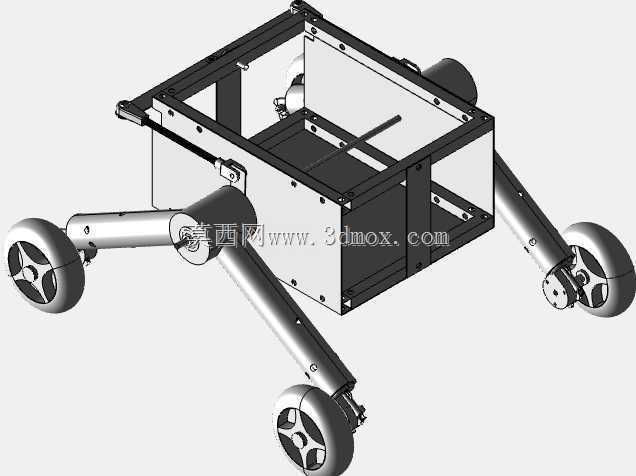

　　这套轮式探测行走平台主要面向非结构化地表巡检、低重力地形试验、星球表面移动原理验证以及复杂障碍通过性研究等场景。整机采用箱体式承载主体配合四根外伸摆臂的布局，车轮不再刚性固定于车架，而是通过独立臂杆与回转关节连接，使底盘在越障、爬坡、跨沟和姿态调整时具备更强的地形适应能力。

　　从实际用途看，该结构重点解决的是松软、起伏、离散障碍环境下的移动稳定性问题。传统固定轮距底盘在遇到石块、凹坑或斜坡时，容易出现单轮悬空、载荷集中、车体倾翻等情况；而摆臂式行走机构能够通过关节转动改变轮位与支撑高度，让四个车轮尽量保持接地。箱体内部可布置控制单元、电源模块、传感载荷或试验仪器，外部框架则承担安装、防护和受力传递作用，适合作为探测机器人、移动试验平台或教学演示装备的机械本体。

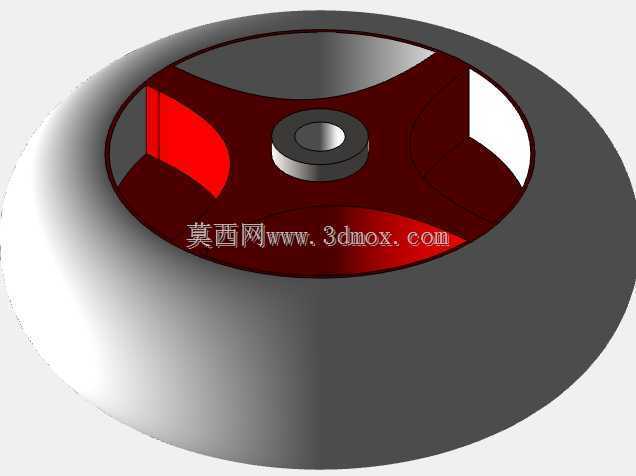

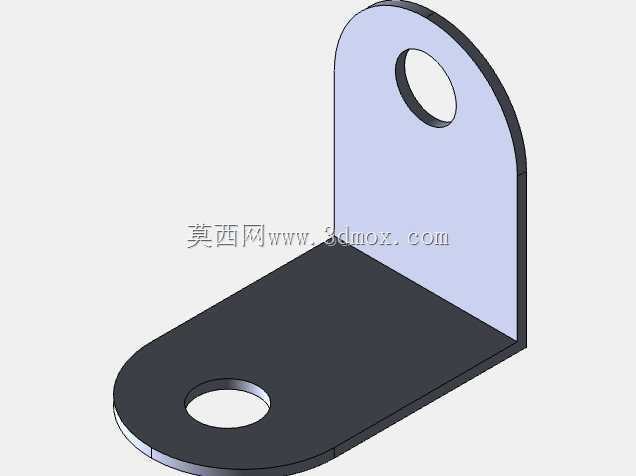

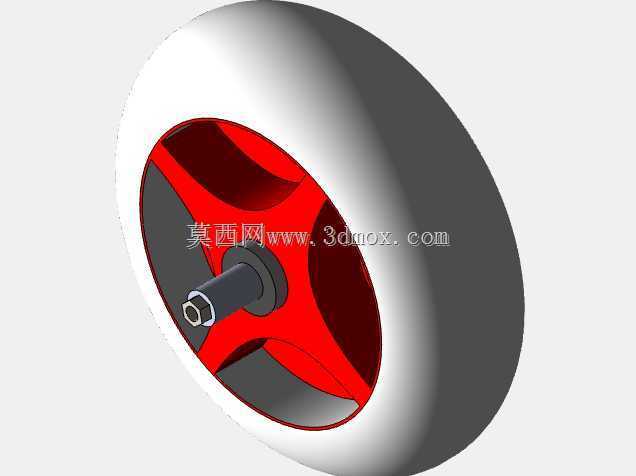

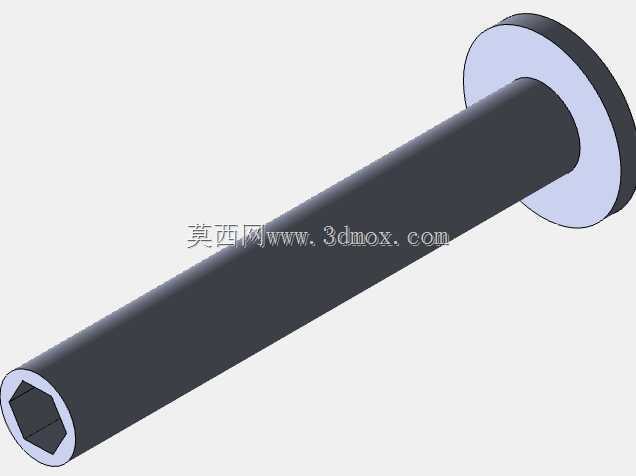

　　功能特性上，四轮均布置在车架外侧，臂杆向四角展开，形成较宽的支撑多边形。车轮采用小直径轮体搭配红色轮毂的形式，外侧轮缘具有一定宽度，可降低接触压强；轮组与臂杆末端通过连接座装配，便于后期更换轮胎、轮毂或增加驱动组件。臂杆与箱体之间设置关节结构，关节附近保留了装配轴、连接件和限位空间，能够承受车体重量传递到轮端的弯矩与冲击载荷。车架上方为开放式框架，侧板与横梁组成箱型承载区，既可以安装上盖，也可以根据任务需要暴露设备，方便布线、检修和载荷扩展。

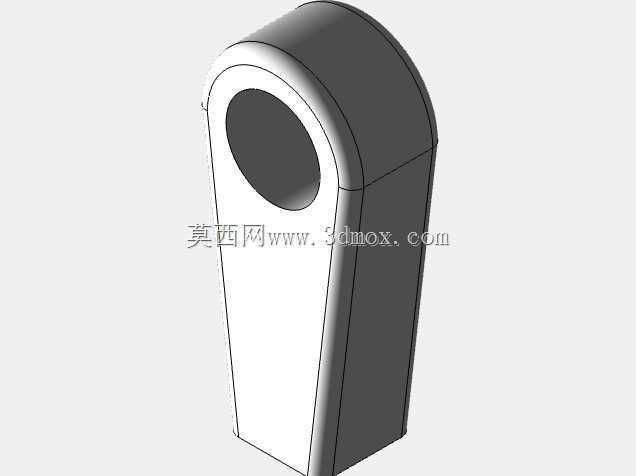

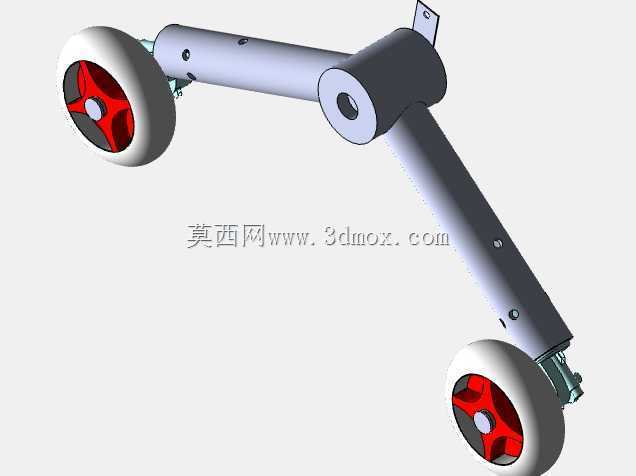

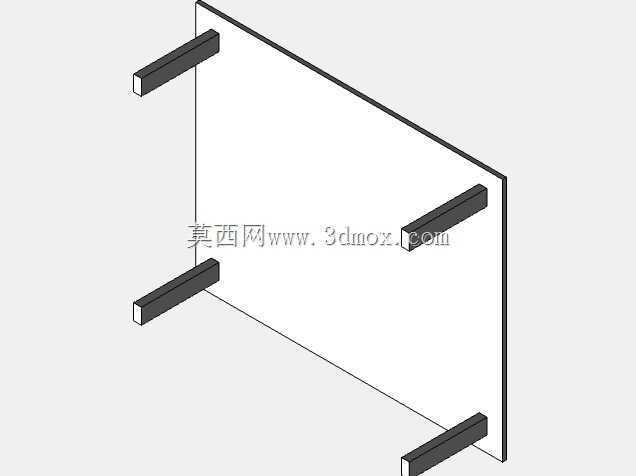

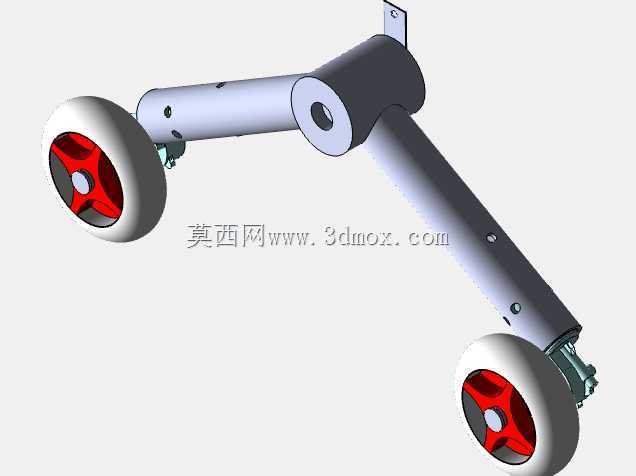

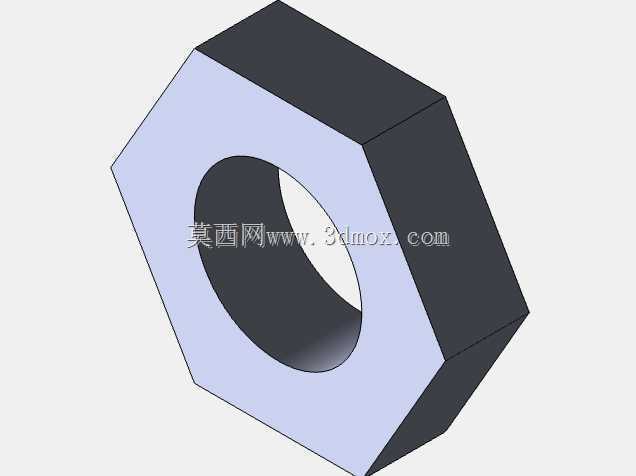

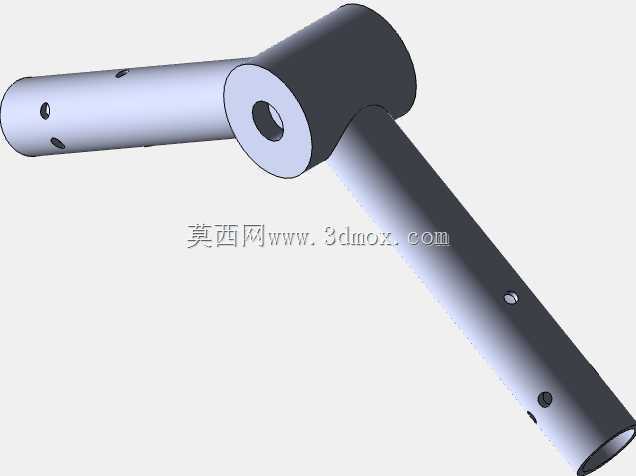

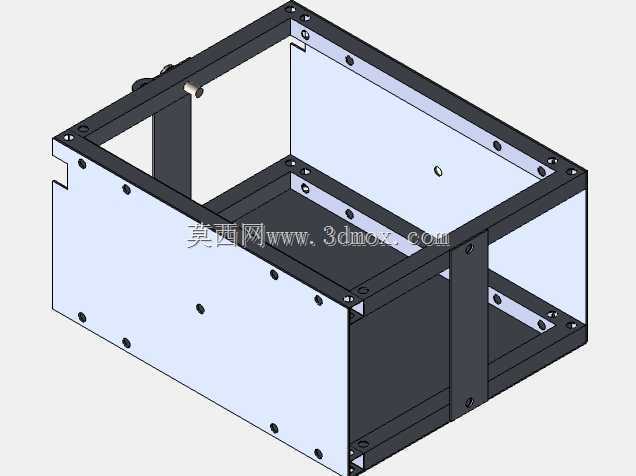

　　设计思路上，模型没有追求复杂外壳造型，而是把机械关系表达得比较直接。中部箱体采用板件拼合方式，侧板、底板和上部框架通过紧固件连接，结构层次清晰，适合在三维环境中检查干涉、拆解装配和加工出图。四根摆臂从箱体下部两侧伸出，前后臂在空间上错开布置，避免轮组摆动时与箱体边角发生碰撞。臂杆截面呈长条形，靠近车架的关节端尺寸较大，向轮端逐渐过渡，这种布置有利于把弯曲应力较大的区域做厚，同时控制末端重量。

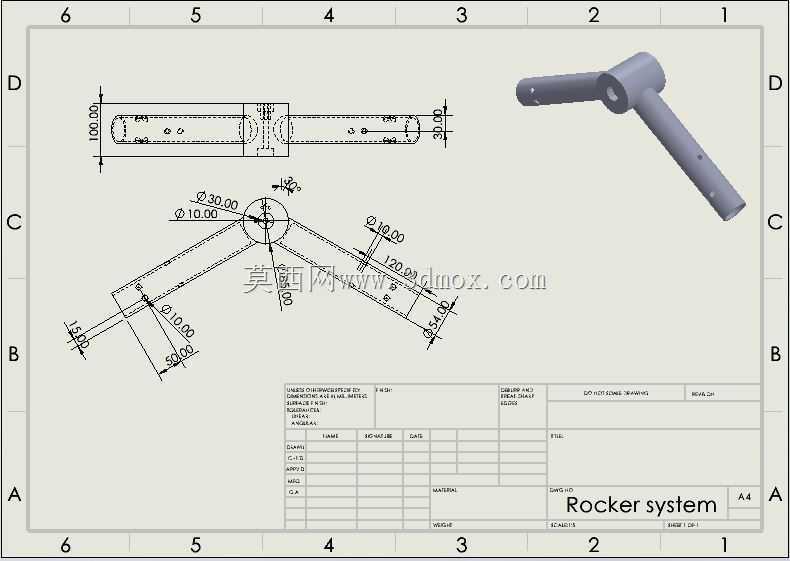

　　行走系统的通过性与悬架几何密切相关。摆臂长度决定了车轮可抬升和下落的范围，臂端回转中心的高度则影响车体离地间隙。实际设计时，需要结合轮径、车体质心高度和关节摆角校核极限姿态：单侧越障时，对角车轮仍应提供稳定支撑；前后轮先后压上障碍时，箱体姿态变化不能导致内部设备超倾；落入浅坑时，臂杆下摆应能让轮胎继续接触地面。模型中轮距和轴距明显大于箱体宽度，外伸支撑使抗倾覆能力增强，但也对臂杆根部刚度提出更高要求。

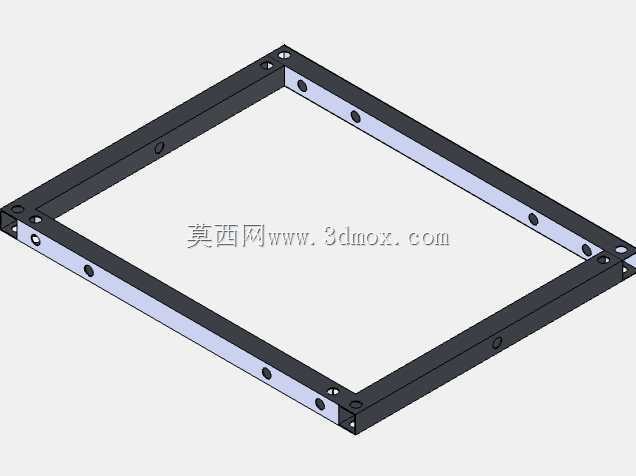

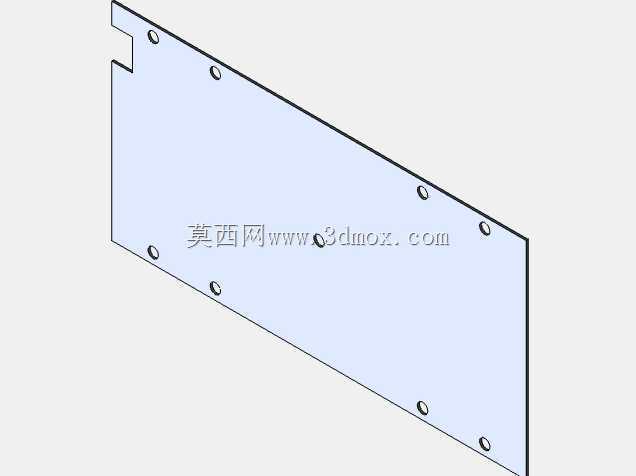

　　外形与安装边界方面，主体箱体近似矩形，占据整车中部空间；四个轮组位于箱体四角外侧，整车最大外廓由轮端决定。上部框架预留了连续安装面，可固定顶板、仪器架、太阳能板支架或通信载荷；侧板表面分布有连接孔位，可用于安装电气盒、线束卡扣和外部防护件。摆臂关节区域需要保留转动间隙，不能被箱体附件或线缆干涉；轮组周围则应考虑泥沙、碎石和轮胎变形空间，尤其在臂杆上摆时，轮胎与箱体下缘之间要留出安全距离。

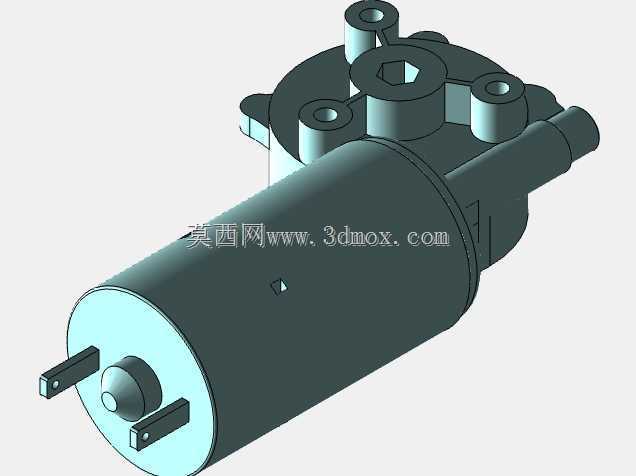

　　从结构建模角度看，该作品完整呈现了车架、摆臂、关节、轮组和紧固件之间的装配关系，适合用于轮式移动机构的运动分析、悬架方案对比以及探测车底盘概念设计。工程人员可在此基础上补充驱动电机、减速器、制动元件、密封防护和传感系统，也可通过调整臂长、轮径、关节位置和箱体配重，进一步评估不同地形下的附着性能、稳定性与载荷承载能力。
