铝制蜂窝吸能结构件三维设计

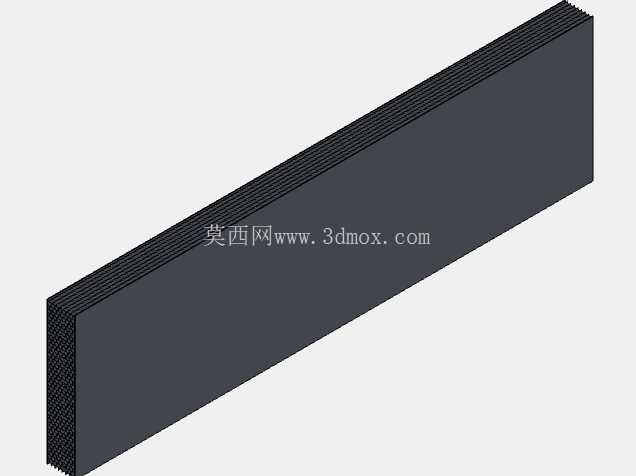

在轨道交通车辆碰撞吸能区、航空航天机载设备安装缓冲层、新能源汽车电池包底部防护结构这类对冲击吸能有严苛要求的场景里，蜂窝类夹层结构一直是结构工程师做轻量化与耐撞性平衡的首选方案，本次梳理的这款铝制蜂窝结构件，就是针对中低速冲击载荷下的能量耗散需求做的参数化设计。从实际落地的工况边界来看，这类结构件通常作为夹层结构的芯层使用，上下表面需要配合碳纤维面板或者冷轧钢板做胶接或者铆接复合，因此建模时首先要明确的就是安装边界：整体为等厚度长条形板状构型，厚度方向的蜂窝孔格采用正六边形排布，孔格边长根据应用场景的面密度要求做匹配调整，常规用于工业设备缓冲的版本孔格边长控制在6-8mm区间，整体板厚在20-50mm范围，长宽尺寸可根据安装面的实际覆盖需求做阵列扩展，建模时预留了0.2mm的胶接层间隙，避免复合装配时出现面差干涉。

设计思路上没有采用常规的实体抽壳方式做蜂窝建模，而是先绘制单孔正六边形的薄壁截面，通过线性阵列铺满整个板面后做布尔合并，再对边缘的半格结构做裁切封边处理，避免边缘出现开口薄壁导致的应力集中问题。材料选用6061铝合金做基础设定，一方面是铝合金的密度低，整体结构的面密度可以控制在8kg/㎡以内，满足机载、车载场景的轻量化要求，另一方面铝合金的塑性变形区间稳定，在受到面外冲击载荷时，蜂窝孔格可以按照逐层压溃的方式发生塑性变形，不会出现瞬间的脆性断裂，能量吸收的过程更平稳，不会因为结构失效产生二次飞溅损伤。

从功能特性来看，这款蜂窝结构除了基础的冲击吸能作用外，六边形孔格的各向同性排布可以让板面在承受不同方向的面内载荷时，载荷传递路径更均匀，不会出现某一方向刚度骤降的问题，相比方形孔格或者菱形孔格的蜂窝结构，正六边形排布的结构在相同面密度下，面外抗压刚度可以提升15%左右，吸能效率提升近20%。实际应用中，这类结构除了做缓冲吸能层外，也可以用于设备舱的隔音隔热夹层，封闭的六边形孔格可以形成独立的空气腔，阻断声波与热量的传递路径，兼顾结构承载与功能防护的双重需求。

建模过程中需要特别注意的是薄壁结构的壁厚一致性，整个蜂窝芯的壁厚控制在0.3-0.5mm区间，壁厚偏差过大会导致压溃过程中出现局部先失稳的问题，影响整体的吸能效果，因此在做阵列特征时要严格约束草图的尺寸公差，所有孔格的内角控制在120度，相邻孔格的共边要做合并处理，避免出现重叠面导致后续有限元分析时出现网格畸变。另外在结构的边缘位置，做了1mm宽度的实体封边处理，封边高度与蜂窝芯厚度保持一致，一方面是方便后续与面板装配时的定位，另一方面也可以避免蜂窝孔格的边缘薄壁在运输、装配过程中出现磕碰变形，影响整体的装配精度。

从安装适配的角度，这款蜂窝结构的上下表面做了平面度约束，整体平面度公差控制在0.1mm/m以内，胶接时可以保证胶层厚度均匀，不会出现局部缺胶导致的粘接强度不足问题。如果是用于螺栓连接的场景，可以在蜂窝结构的对应位置预埋金属衬套，衬套与蜂窝孔格之间做灌封处理，避免螺栓拧紧时压溃周边的蜂窝结构。针对不同的应用场景，还可以通过调整孔格的壁厚、边长以及整体板厚来匹配不同的刚度与吸能要求，比如用于高冲击场景的版本可以适当增加壁厚，缩小孔格边长，提升整体的压溃强度，用于对重量要求极高的航空场景则可以适当减小壁厚，放大孔格边长，在满足吸能要求的前提下尽可能降低结构重量。
