1.3寸ST7789驱动TFT IPS显示模块设计

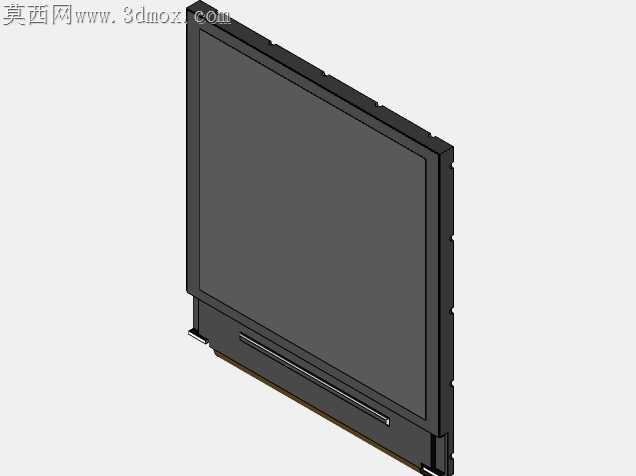

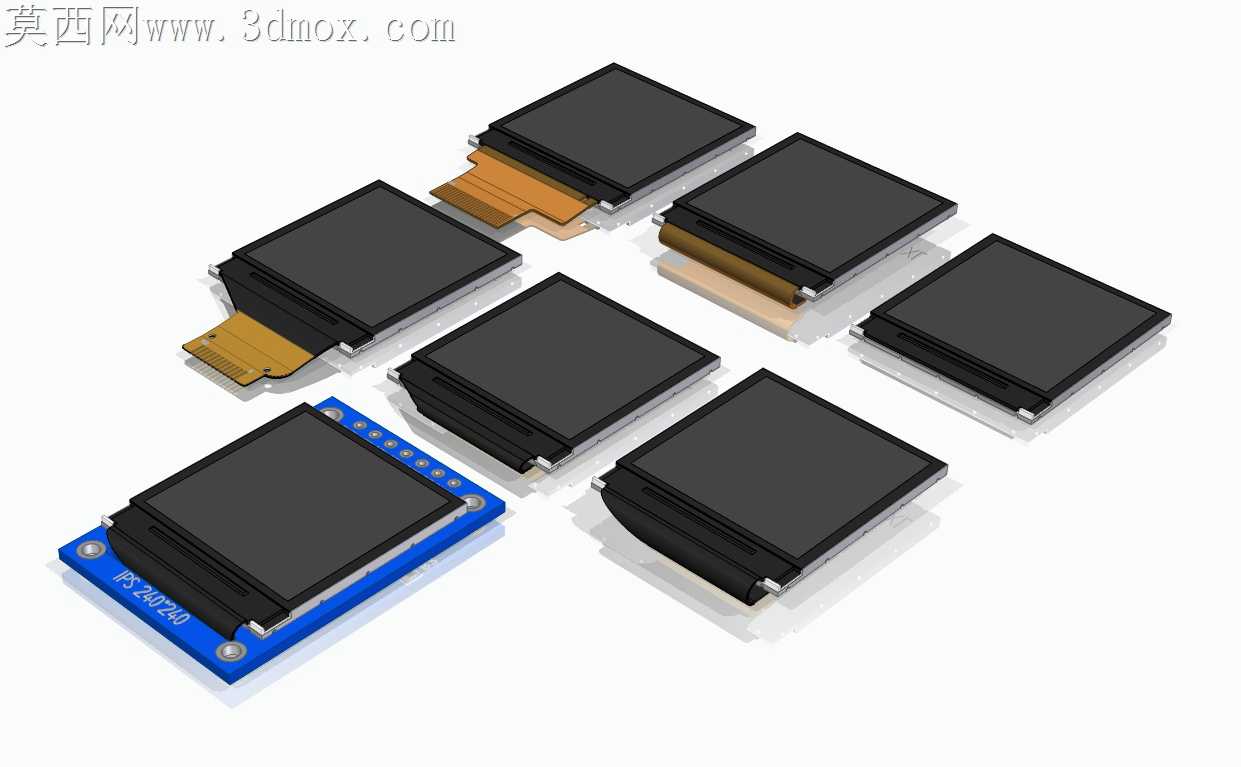

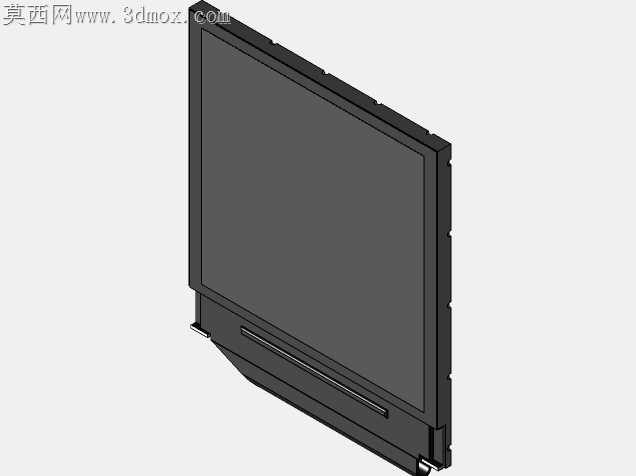

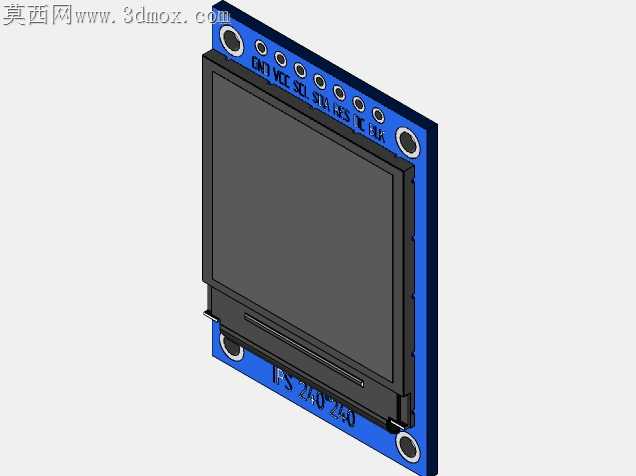

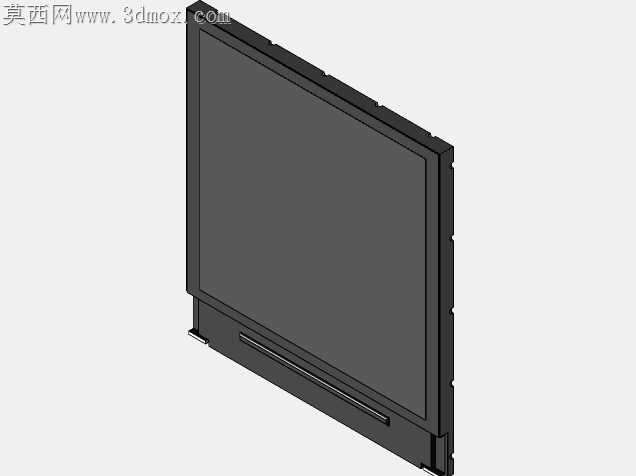

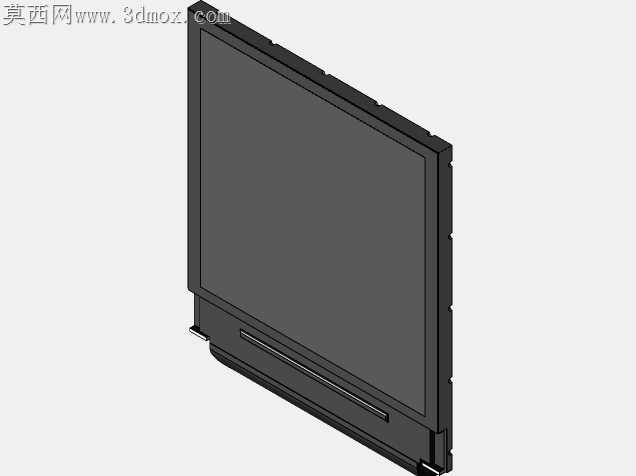

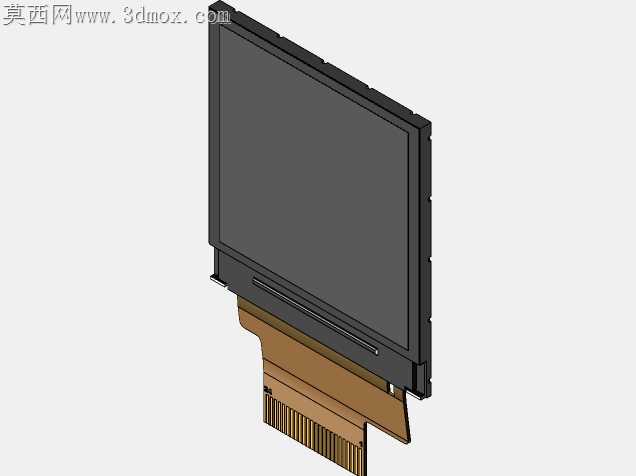

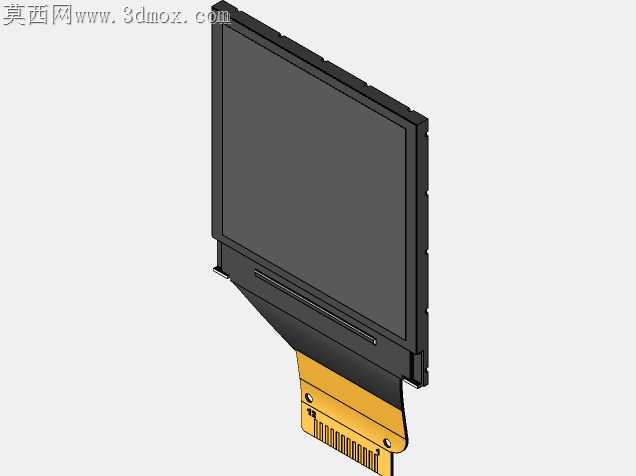

本次设计围绕1.3英寸TFT IPS显示模块展开，基于ST7789驱动芯片完成全系列安装形态的三维建模工作，覆盖平面安装、反向平齐安装等多种装配场景，适配12针、24针等不同规格的连接器接口，满足嵌入式开发、小型电子设备的屏幕选型适配需求。建模过程中严格参照实物尺寸比例，对屏幕本体、FPC柔性排线、补强板、安装定位孔、排针接口等结构进行1:1还原，精准把控各部件的装配公差，确保不同安装版本的模块与对应PCB座体的匹配度符合实际生产装配要求。材质渲染阶段，针对屏幕显示区域采用高透光哑光玻璃材质模拟IPS面板的视觉质感，对FPC排线采用棕黄色柔性线路板材质还原真实排线的色泽与纹理，金属连接引脚采用镀锡金属材质体现金属光泽与导电属性，蓝色PCB基板部分还原阻焊层、丝印标识的细节，清晰标注模块型号与引脚定义区域，提升模型的真实感与辨识度。结构设计上充分考虑不同安装场景的空间占用需求，分别构建了直插排线、弯折排线、板载排针等不同出线形态的模块模型，区分不同厚度的屏幕版本，还原屏幕边框的黑边宽度、边角弧度等细节特征，对排线的金手指区域、补强钢片的厚度与位置都做了精细化建模，确保模型可直接用于结构堆叠验证、产品外观渲染、装配干涉检查等场景。设计过程中兼顾了模型的通用性与实用性，所有版本的模块模型均保留统一的驱动核心参数，确保不同安装形态的模块在核心显示功能上的一致性，同时针对不同安装方式的定位特征做了差异化处理，方便设计人员根据自身产品的结构空间快速选用对应版本的模型，缩短显示屏选型与结构适配的开发周期，为小型智能设备、穿戴设备、工控显示终端的屏幕集成设计提供精准的三维参考依据。
