16x2字符型串行UART液晶显示模块

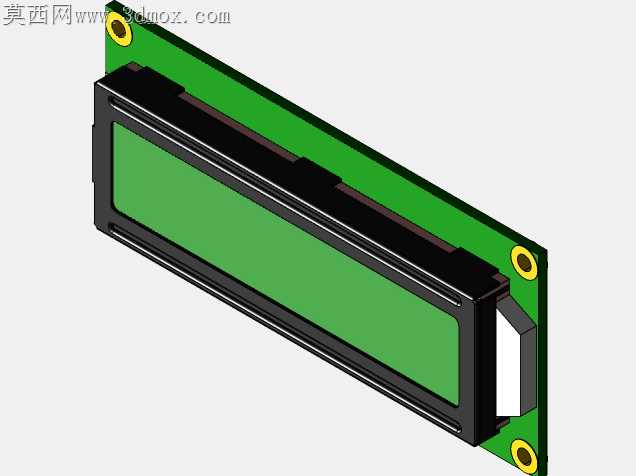

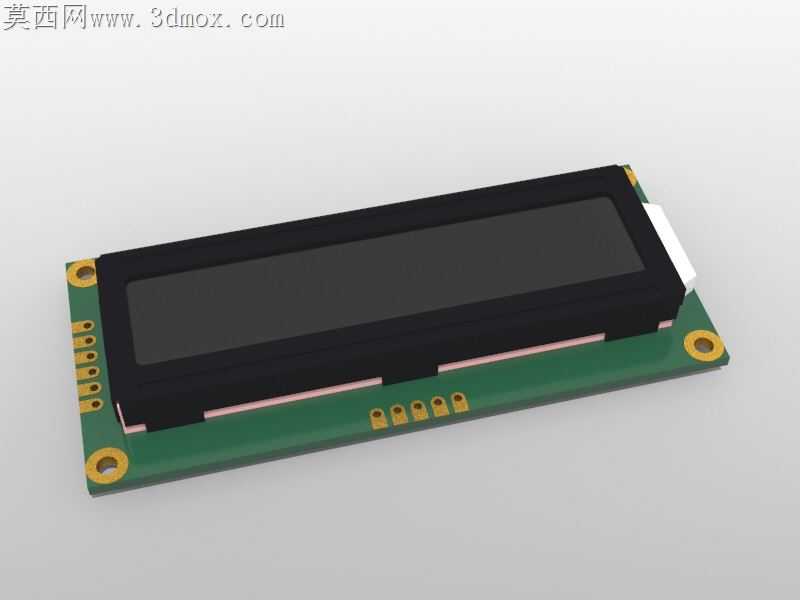

本作品为16x2规格字符型液晶显示模块的三维建模成果，建模过程围绕实物的结构特征与装配逻辑展开，完整还原了模块的各组成部分细节。建模阶段首先依据实物测绘尺寸搭建PCB基板的基础轮廓，精准还原基板四角的安装固定孔位、侧边的排针焊盘布局，以及板载贴片元件的排布位置，确保基板的长宽厚尺寸、孔位间距完全符合实际产品的安装适配要求。随后完成液晶显示部分的建模，精准还原黑色液晶保护边框的倒角弧度、屏幕显示区域的内凹结构，以及边框与PCB基板之间的缓冲层结构，还原出显示部分与基板的装配贴合关系，同时还原侧边排线接口的凸起结构与定位特征，保证整体装配逻辑的合理性。材质渲染阶段针对不同部件匹配对应材质属性：PCB基板采用哑光深绿色阻焊层材质，还原真实电路板的细微磨砂质感，焊盘部分做亮金色金属材质处理，还原焊盘的金属光泽；液晶边框采用哑光黑色工程塑料材质，添加细微的颗粒质感还原注塑外壳的真实触感；液晶屏幕区域采用半透深灰色材质，模拟液晶面板未点亮时的暗面质感，同时添加轻微的环境反射效果还原玻璃表层的光学特性；板载的贴片元件分别匹配黑色塑料、银色金属的对应材质，区分不同元件的视觉特征。设计过程中重点考量模块的装配干涉问题，逐一验证边框与基板、接口与板载元件之间的间隙，确保各部件的装配关系符合实际生产的公差要求，同时还原模块的整体外观比例，让三维模型既具备精准的结构参考价值，也能通过渲染效果直观呈现产品的真实外观。该模型可用于电子设备的结构布局验证、产品展示演示等场景，建模过程中对细节特征的还原，能够帮助使用者清晰了解该类液晶显示模块的结构组成与外形尺寸，为相关电子项目的结构设计提供直观的三维参考。
