压铸模具用带凸键弹簧固定座结构

在压铸模具的开模、合模循环动作里，弹性复位、抽芯辅助、顶出板回程的动力传递路径上，弹簧固定座是容易被忽略但直接影响整套模具连续运行稳定性的小尺寸零件，本次呈现的这款带周向凸键的环形固定结构，就是针对压铸模高温、高频次往复动作场景设计的弹簧限位固定元件。

从实际使用场景来看，这类固定件主要安装在压铸模的动模侧复位杆端部、斜抽芯机构的弹簧预紧位、顶出板的回程弹簧安装槽内，核心作用是给圆柱螺旋压缩弹簧提供端部定位基准，避免弹簧在反复压缩、回弹过程中出现径向窜动、端部偏磨甚至弹出脱落的问题。压铸生产过程中模具型腔内温度可达数百摄氏度，弹簧长期处于高温、交变载荷的工作环境，一旦固定端出现偏移，很容易导致弹簧应力集中断裂，进而引发复位不到位、顶出卡滞、抽芯错位等模具故障，直接造成压铸件飞边、顶白、抽芯拉伤等质量缺陷，严重时还会碰坏模具型腔，造成更高的维修成本。

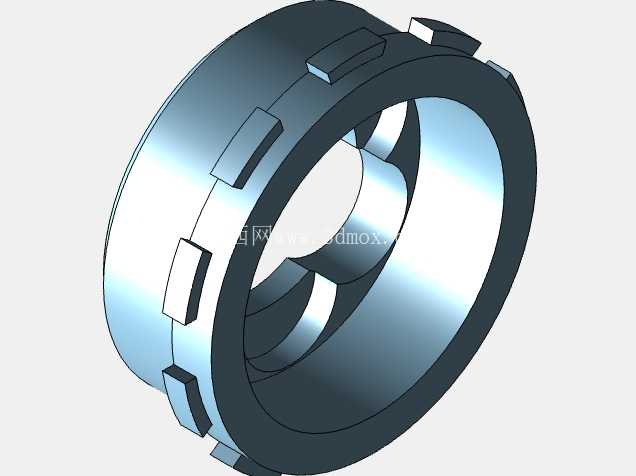

这款固定座的设计思路完全围绕压铸模的实际安装工况展开，整体采用环形套状结构，内孔尺寸匹配常用的复位杆直径或者弹簧导向销直径，安装时可以直接套在导向件上，保证自身与弹簧的同轴度。外周均匀分布的多个矩形凸键是核心定位结构，对应模具安装位预先加工的键槽，装配后凸键嵌入键槽内，能够完全限制固定座的周向转动自由度，避免弹簧在压缩回弹过程中带动固定座旋转，防止弹簧端部因为相对转动出现磨损、错位。固定座的环形端面做了平整加工，与弹簧端面完全贴合，保证弹簧压缩时受力均匀，不会出现局部应力过大的问题；凸键的高度经过精准计算，既保证足够的定位强度，又不会超出安装槽的深度边界，不会干涉模具合模时的平面贴合。

从安装边界来看，这款固定座的外径尺寸匹配对应规格弹簧的中径范围，安装时不需要额外扩大弹簧安装孔的直径，能够直接适配现有标准模具的弹簧安装槽尺寸，不需要对模架做二次加工。固定座的轴向厚度经过优化，在保证自身结构强度、能够承受弹簧最大压缩力的前提下，尽可能压缩轴向占用空间，不会过多占用模架的合模行程空间，适配不同开模行程的压铸模具使用。凸键的侧边做了微小的倒角处理，装配时能够快速对准键槽，降低现场装配的难度，同时拆卸时也不会因为边角毛刺卡滞在安装槽内，方便模具维护时的零件更换。

在功能特性上，这款固定座的结构设计充分考虑了压铸模的维护需求，整体为一体式结构，没有多余的拼接部件，长期在高温环境下工作不会出现部件松脱的问题；周向凸键的受力面做了加厚处理，能够承受弹簧往复动作带来的周向剪切力，不会因为长期使用出现凸键断裂的问题。与普通的平垫片式弹簧固定结构相比，这种带凸键的固定结构不需要额外的螺丝或者销钉做周向固定，零件数量更少，装配步骤更简单，同时定位可靠性更高，在高频次的压铸生产循环中，能够长期保持弹簧的安装位置精度，减少因为弹簧固定失效导致的模具停机维护时间。实际选型时，只需要根据所用弹簧的外径、导向杆的直径以及安装槽的键槽尺寸匹配对应规格的固定座即可，不需要额外调整模具的其他结构，替换成本很低，适合在各类铝合金、锌合金压铸模具的弹性机构中使用，也可以延伸用到注塑模具、冲压模具的同类弹簧固定场景中。
