三角加强型铰接安装固定支座结构

在各类重载机械的铰接连接点位，这类三角加强结构的固定支座是承担载荷传递、约束构件运动自由度的核心零件，常见于工程机械臂架铰接点位、农用机械杆件连接端、输送设备张紧机构固定端等场景，主要作用是为铰接销轴提供稳定的安装基准，同时将铰接点位承受的径向载荷、倾覆力矩均匀传递到下方的安装基体上，避免连接点位出现应力集中导致的结构失效。从实际使用场景来看，这类支座通常需要承受周期性的交变载荷，部分户外作业场景下还会伴随冲击载荷，因此结构设计上优先保证刚度与载荷传递路径的合理性，而非单纯追求轻量化。

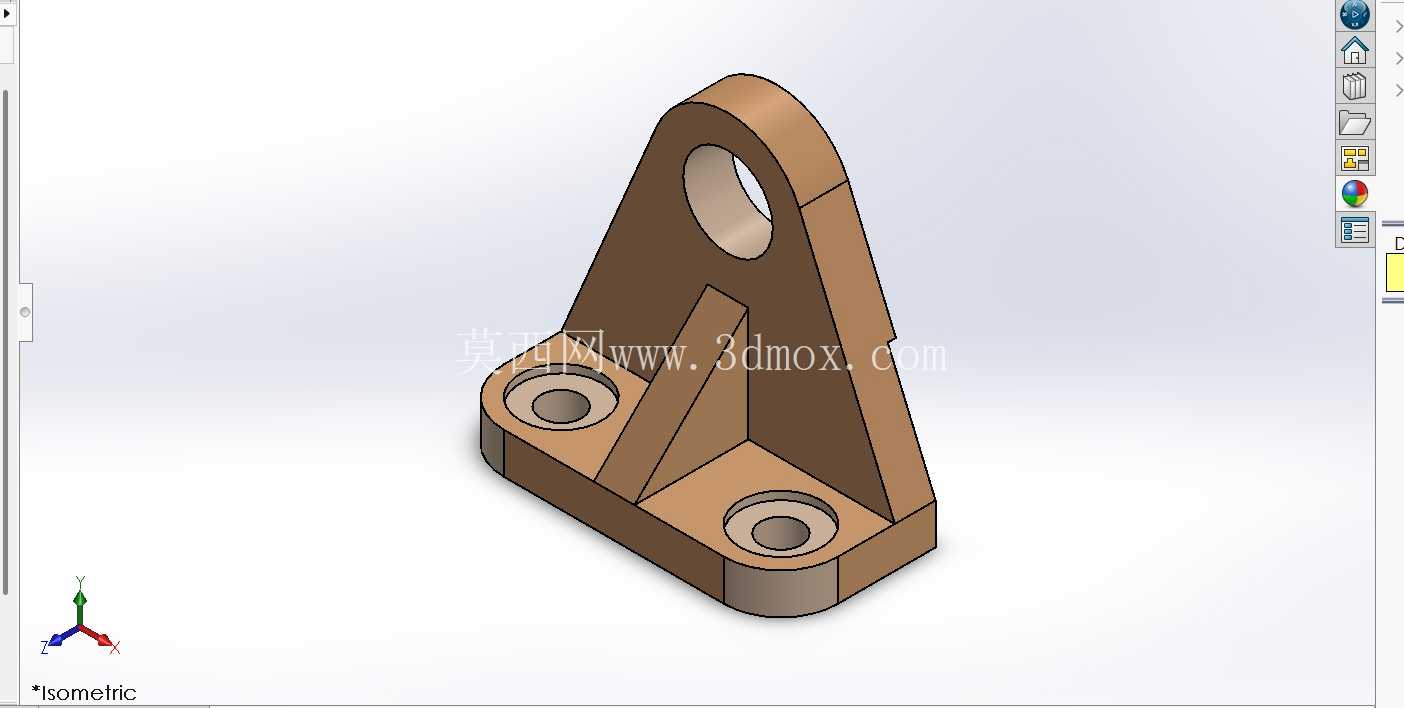

从结构设计思路来看，该支座采用了三角形稳定构型作为主体承载框架，上方的单铰接孔用于穿装铰接销轴，与活动杆件形成转动副，孔位边缘做了加厚凸台处理，一方面提升孔位的接触面积，降低销轴与孔壁的比压，减少长期转动磨损带来的间隙超差问题，另一方面加厚的凸台可以提升孔位的抗变形能力，避免受侧向力时孔位出现椭圆化变形。下方的安装底板设置了两个沉头安装孔，用于穿装螺栓将整个支座固定在设备的机架基体上，沉孔设计可以让螺栓头部完全沉入安装面以下，避免螺栓突出干涉铰接件的转动行程，同时两个安装孔的孔位周边同样做了局部加厚，分散螺栓预紧力带来的局部压应力，防止长期受载后安装面出现凹陷。

在主体立板与安装底板的连接位置，设置了两道三角形加强筋，分别沿立板的两个侧边布置，这一设计的核心作用是提升立板与底板之间的连接刚度，抵消铰接点位受载时对立板根部产生的弯曲力矩，避免立板在长期交变载荷下出现根部疲劳断裂的问题。加强筋的厚度与立板厚度保持合理比例，过渡位置全部采用圆角过渡，避免铸造过程中出现应力集中、缩孔等工艺缺陷，同时也能减少使用过程中应力集中带来的疲劳裂纹风险。整个零件的所有棱边都做了倒角处理，既可以去除铸造飞边，避免安装过程中划伤操作人员，也能减少边角位置的应力集中。

从安装边界来看，该支座的安装底板为矩形结构，两个安装孔的中心距、孔位到底板边缘的距离都预留了足够的安装操作空间，使用常规的套筒扳手即可完成螺栓的紧固操作，不需要特殊的安装工装。上方铰接孔的中心到底板安装面的高度尺寸，经过载荷校核后确定，既保证铰接杆件有足够的转动空间，不会在摆动过程中与底板或者安装基体发生干涉，又尽可能降低整体的安装高度，减少整个连接点位的占用空间，适配紧凑布局的设备安装需求。铰接孔的内径尺寸与常用的标准铰接销轴尺寸匹配，不需要额外定制销轴即可完成装配，降低备件替换的成本。

在实际选型应用时，需要根据铰接点位的最大径向载荷、冲击系数核算该支座的承载能力，确认铰接孔的配合公差满足转动副的间隙要求，同时安装面的平面度需要达到对应的加工要求，避免安装时支座出现翘曲，导致受载时局部应力过大。这类铸件通常采用铸钢或者高强度铸铁材质，铸造完成后需要进行去应力退火处理，消除铸造内应力，避免后续使用过程中出现变形，铰接孔与安装底板的接触面需要进行机加工，保证尺寸精度与表面粗糙度满足装配要求。
