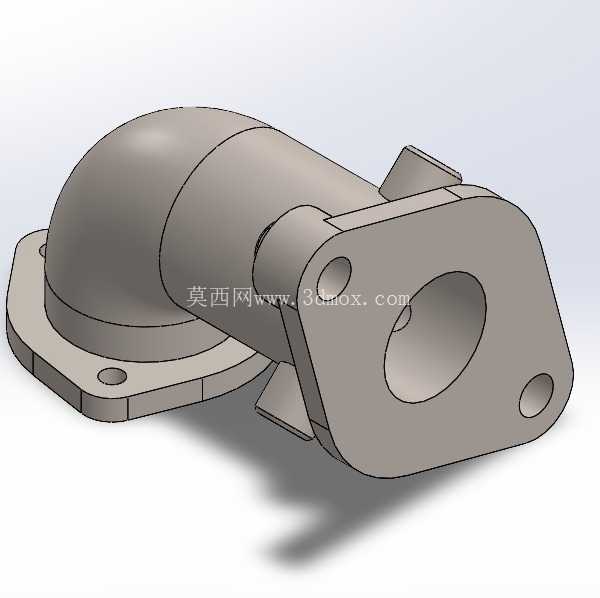

弯管式法兰连接铸造流体通管结构

项目分类:铸造模 发布时间:2026-06-05 ID:1176516
  • 弯管式法兰连接铸造流体通管结构

  这类弯转式带法兰的管路构件,多应用在中小排量内燃机的进排气支路、小型液压系统的油路转向段、或是低压流体输送管线的变向连接位,核心作用是在有限的安装空间内完成流体流向的90度左右转向,同时通过两端的法兰结构实现与相邻管路、阀体或是设备腔体的刚性密封连接,避免管路弯折处出现流阻陡增或是应力集中的问题。从结构设计逻辑来看,构件整体采用等径弯弧过渡的流道设计,弯段的曲率半径经过流场仿真校核,既不会因为曲率过小导致流体在弯管内侧形成涡流区,增加输送过程的压力损失,也不会因为曲率过大占用过多的安装空间,适配紧凑布局的设备舱内部排布。

  两端的法兰盘均采用带安装定位孔的平板式结构,法兰端面预留了密封件的安装贴合面,平面度公差控制在0.1mm以内,保证装配后密封垫片能够均匀受压,不会出现局部渗漏的问题;其中一端法兰为近似菱形的非对称轮廓,两个安装孔分布在流道的对角位置,适配设备腔体上已有的固定螺柱点位,不需要额外改动主机的安装基座,另一端法兰为方形带圆角的轮廓,三个安装孔呈三角分布,能够承受管路内部流体脉动带来的交变载荷,避免长期运行后连接螺栓出现松动。

  构件本体上设置的几处凸起定位筋,一方面是在铸造生产过程中作为型腔内的定位支撑,减少砂芯偏移导致的流道壁厚不均问题,另一方面在装配时可以作为工装夹持的受力点,方便安装时调整管路的角度对位,不需要直接夹持薄壁的管段造成表面变形。从安装边界来看,构件整体的轴向长度控制在相邻两个连接点位的间距范围内,弯管的外轮廓最高点不会超出设备舱的预留安装间隙,法兰端面的安装孔位同轴度公差符合管路装配的通用要求,不需要现场二次配钻即可完成对位安装;管段的壁厚根据输送介质的工作压力做了匹配设计,低压工况下的壁厚均匀性满足铸造工艺的成型要求,不会出现局部缩松、砂眼等铸造缺陷,流道内壁的粗糙度控制在Ra6.3以内,减少流体流动过程中的沿程阻力,也避免杂质在管壁凹陷处积存。

  在实际选型适配时,需要核对两端法兰的安装孔中心距、流道的通径尺寸与现有管路的匹配度,同时确认弯管的转向角度是否符合管线的排布走向,避免安装后出现与周边其他构件的干涉问题;这类铸造管路构件相比焊接弯管,整体结构强度更高,没有焊缝处的应力集中问题,长期在带温、带压的流体工况下运行的可靠性更好,适合批量配套在定型的动力设备或是流体输送设备上,减少现场管路加工的工作量,提升装配一致性。
