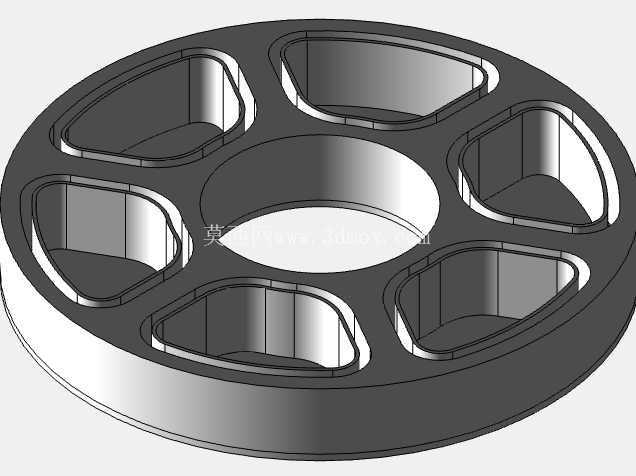

环形镂空式线圈端盖结构设计

　　在电磁类机电设备的装配体系中，这类环形镂空的线圈端盖属于线圈组件的核心定位防护构件，日常多应用于电机、电磁离合器、电磁制动器等需要内置环形绕组的设备中，承担线圈轴向限位、绕组防护、装配基准定位的多重作用。从实际工况适配角度看，这类端盖的安装边界完全匹配对应设备的定子壳体端面，整体为同轴环形结构，中心通孔用于穿过主轴或者芯轴组件，外圆尺寸与壳体内腔止口为小间隙配合，装配时通过端面均布的连接位完成固定，保证端盖与绕组、定子组件的同轴度误差控制在装配公差允许范围内，避免运行过程中出现绕组剐蹭、定位偏移的问题。

　　设计这类构件时，首先要考虑的是线圈装配后的压紧力分布，端盖与线圈接触的端面需要保证平面度要求，避免局部压力过大损伤绕组绝缘层，同时也要防止压力不足导致线圈在设备运行振动下出现窜动。六个周向均匀分布的镂空槽并非单纯的减重设计，一方面是为了满足绕组的散热需求，设备运行时绕组产生的热量可以通过镂空槽形成的空气对流通道快速散出，降低线圈工作温升，延长绝缘层使用寿命；另一方面这类镂空结构也适配部分设备的引线排布需求，绕组的引出线可以通过对应位置的镂空槽穿出，避免引线被端盖挤压破损，同时周向均匀分布的槽型也能保证端盖整体的结构刚度均衡，不会因为局部开槽导致受力不均出现形变。

　　从结构细节来看，端盖的厚度尺寸需要匹配线圈的轴向安装余量，过厚会占用过多的壳体内部空间，导致线圈装配不到位，过薄则会降低端盖的结构强度，在装配压紧或者设备受冲击时出现变形。镂空槽的边缘都做了圆角过渡处理，避免锐边在装配过程中划伤操作人员或者划破绕组的绝缘保护层，同时圆角结构也能降低应力集中系数，让端盖在承受轴向压紧力时，槽位边缘不会因为应力集中出现开裂问题。这类端盖采用铸造工艺生产时，镂空结构的拔模斜度需要严格控制，斜度过大会减小端盖与线圈的实际接触面积，影响压紧定位效果，斜度过小则会增加脱模难度，提升生产过程的次品率。在实际装配场景中，这类端盖安装完成后，会与壳体、线圈组件形成封闭的绕组容纳腔，既可以阻挡外界的粉尘、金属碎屑进入绕组区域造成绝缘短路，也能对线圈形成轴向的刚性约束，抵消设备启停、正反转切换时产生的轴向冲击力，避免线圈出现位移磨损。设计过程中需要反复校核端盖与周边零件的干涉情况，中心孔的直径要大于主轴的最大回转直径，保证主轴高速旋转时不会与端盖发生剐蹭；外圆的止口长度要匹配壳体的止口深度，保证端盖安装到位后，端面与线圈端面完全贴合，不会出现虚压的情况。

　　周向的六个镂空槽采用对称式排布，除了散热和走线的作用外，也能在一定程度上抵消铸造过程中产生的内应力，减少端盖成品的形变概率，相较于整面式的端盖结构，这种镂空设计在保证结构强度满足使用要求的前提下，能降低约三成的零件重量，减少设备整体的转动惯量影响，对于需要频繁启停的电磁类设备来说，这类轻量化设计也能小幅提升设备的响应速度。另外，端盖的非接触面可以根据实际使用需求做防锈处理，接触端面则需要保证加工精度，避免因为端面凹凸不平导致线圈受压不均，长期运行后出现局部绝缘破损的问题。在建模过程中，这类环形对称零件可以采用阵列特征完成槽位的创建，保证每个槽位的尺寸、位置度完全一致，减少建模误差，同时也方便后续根据不同的线圈尺寸调整槽位的大小、数量以及端盖的整体厚度参数，快速适配不同规格的电磁设备装配需求。
