多动力适配型高负载推力测试台架结构

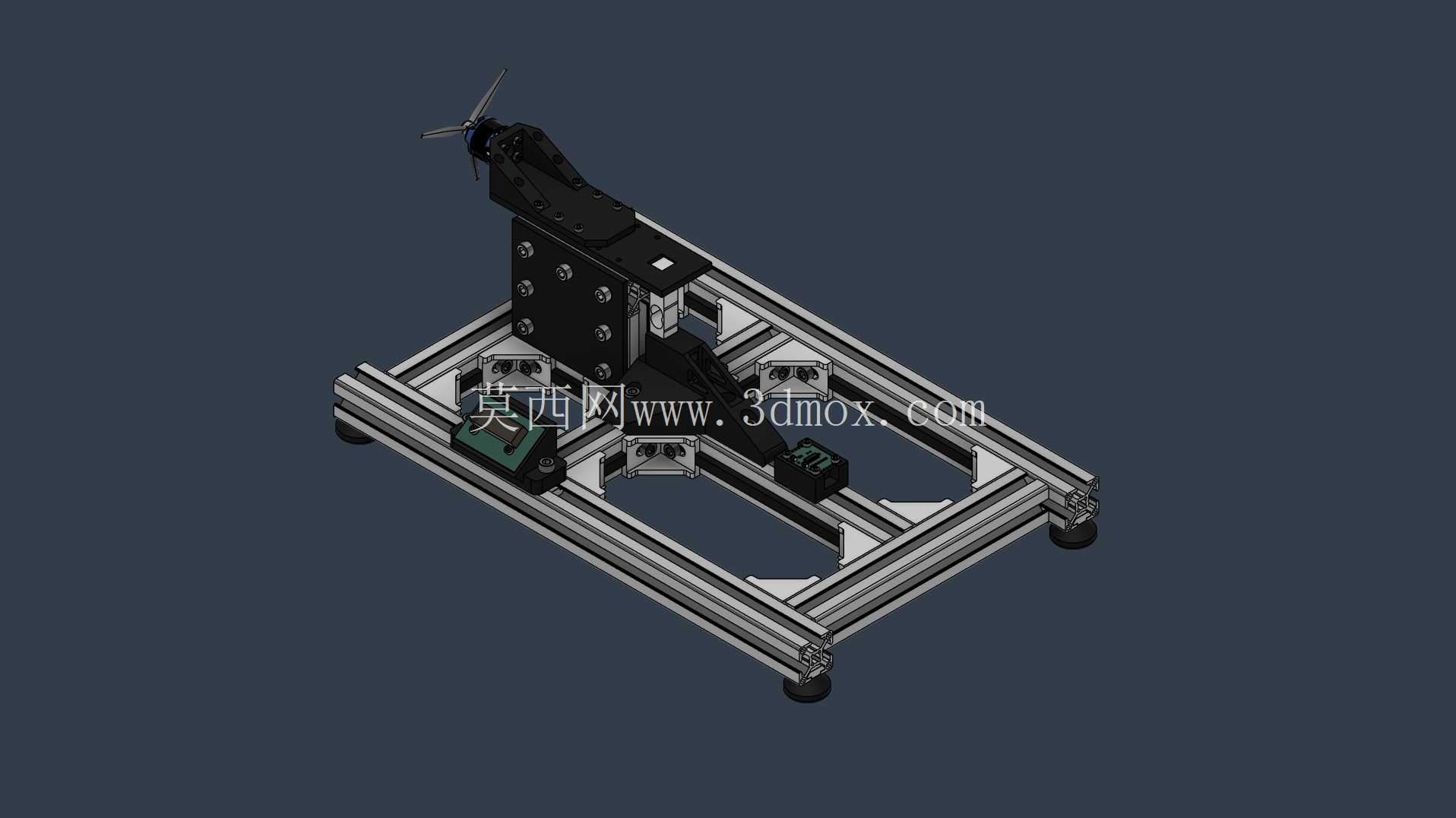

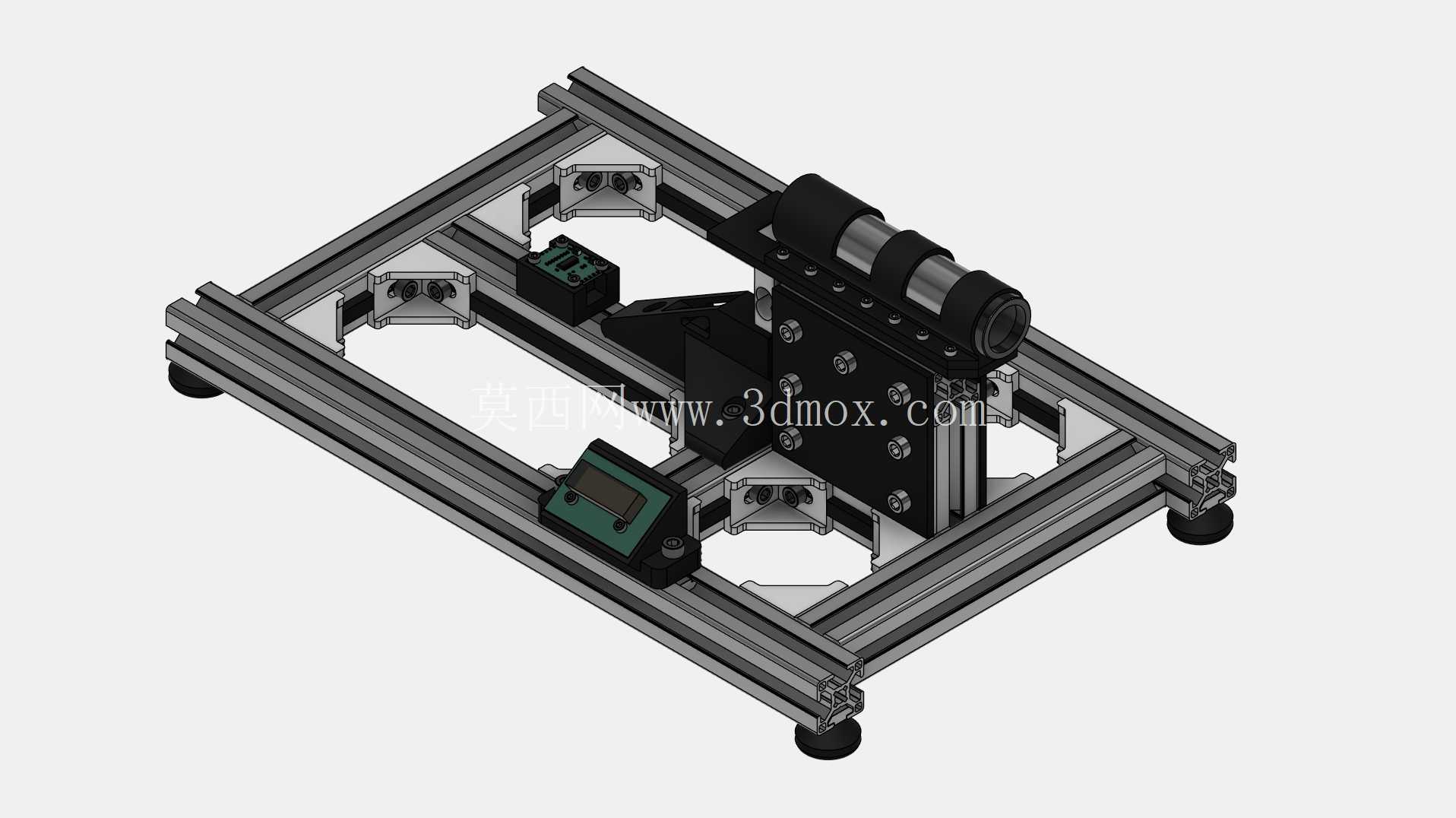

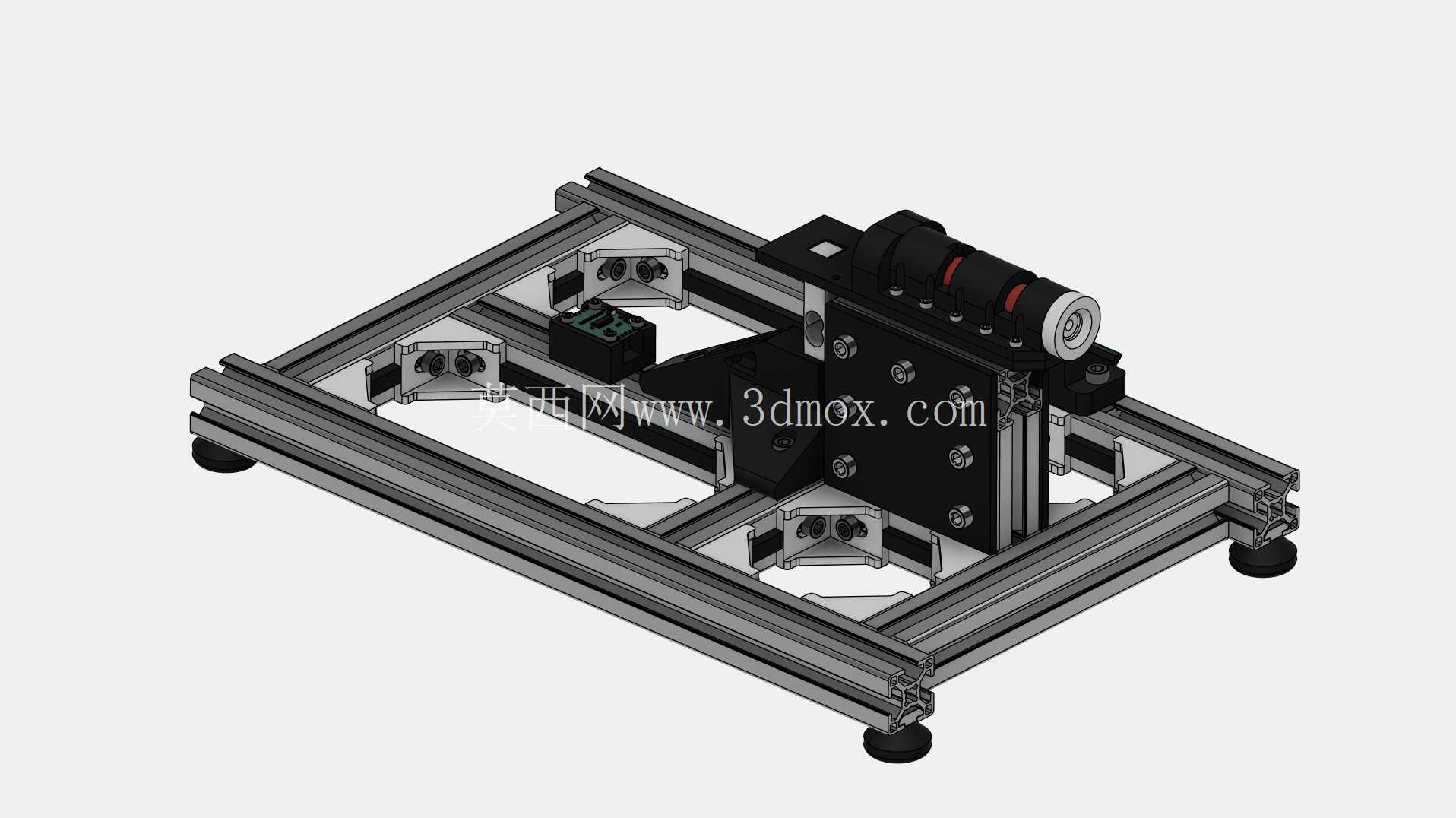

在航模动力研发、小型推进系统性能校验场景中，推力参数的精准采集是动力匹配、效率优化的核心依据，传统简易测试架往往存在负载上限不足、动力适配性差、测试过程中力传导偏移导致数据失真的问题，这款高负载推力测试台架正是针对10公斤至20公斤推力区间的多类动力系统测试需求开发。台架主体采用标准工业铝型材搭建框架，这类型材的槽道结构无需额外打孔即可完成各功能模块的快速装调，框架底部设置四个可调式减震脚座，可在测试前通过调整脚座高度完成台架水平校准，抵消测试台放置平面的平整度误差，避免动力运行时的振动传导至台面引发数据波动，框架整体的长宽尺寸控制在常规实验室工作台可容纳的边界内，无需额外定制安装基座即可直接部署在标准防静电工作台上使用。

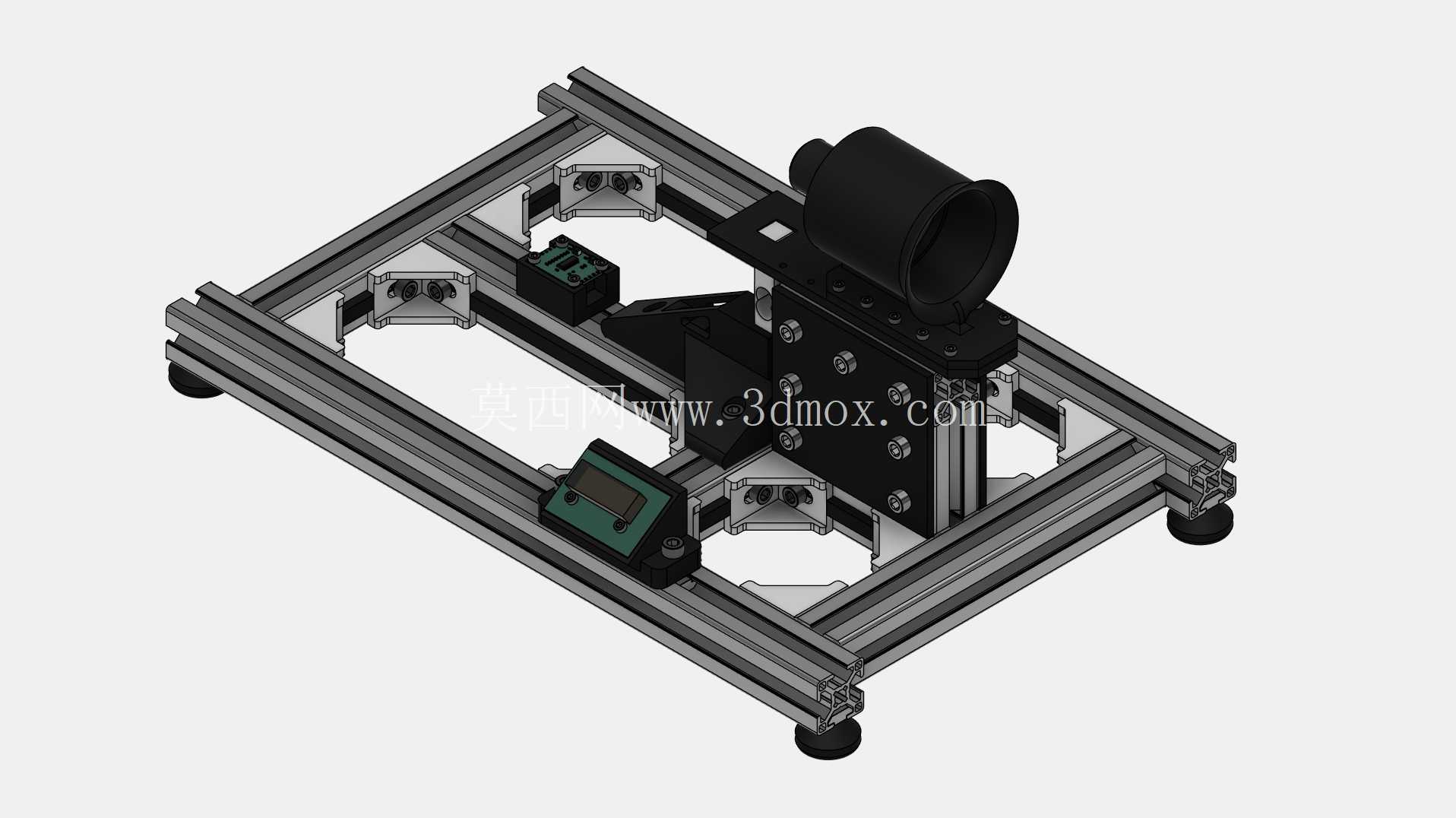

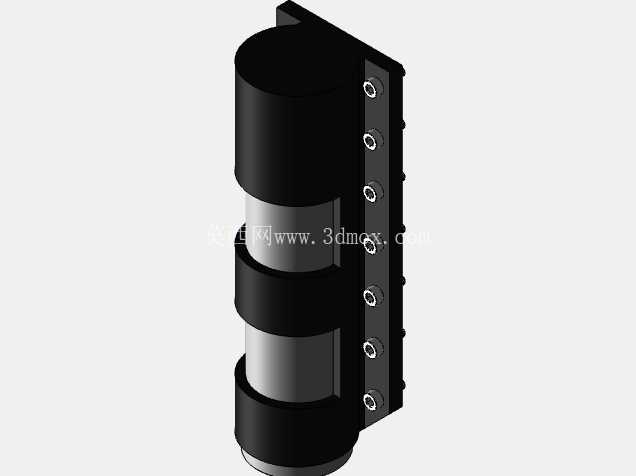

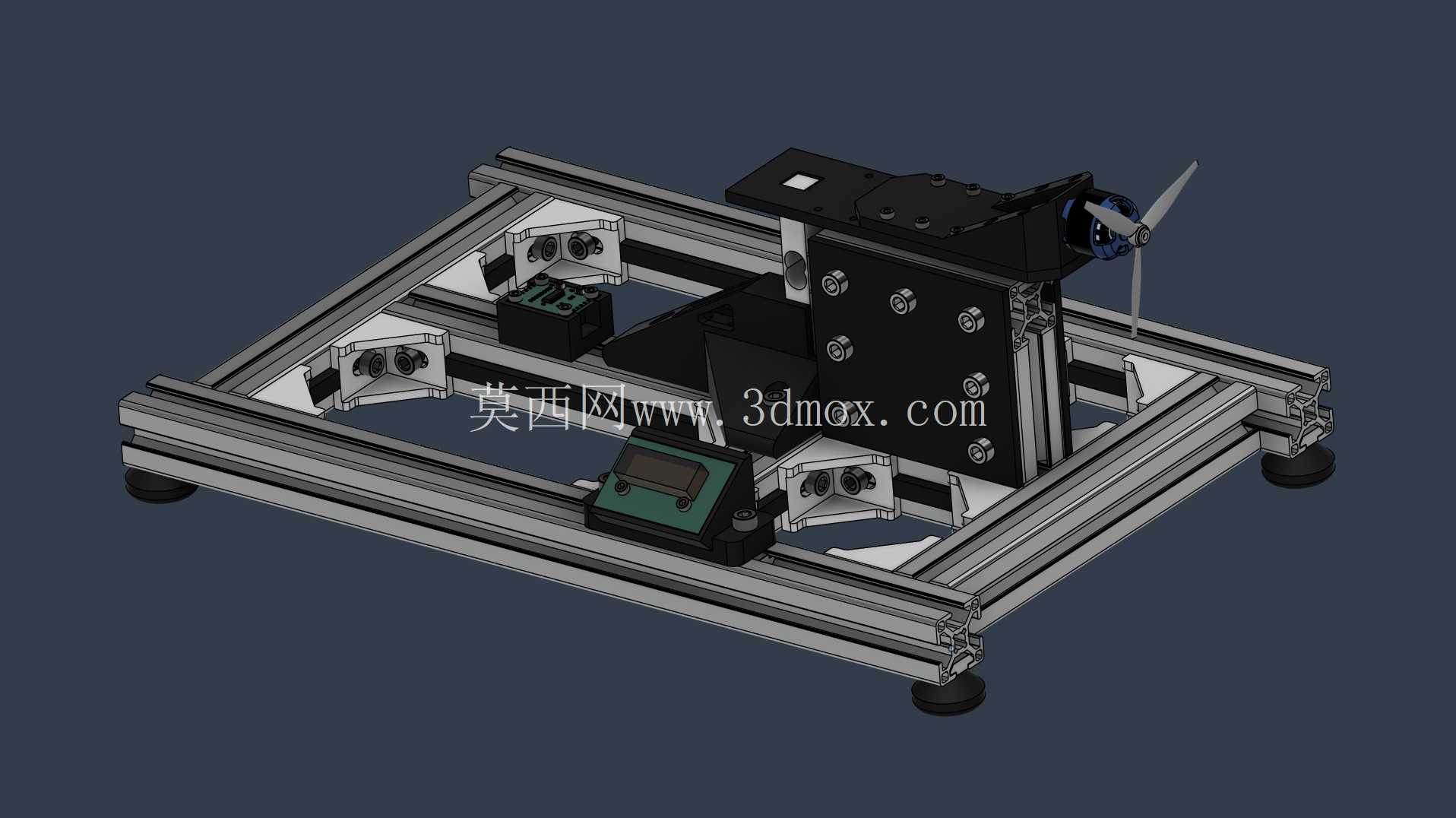

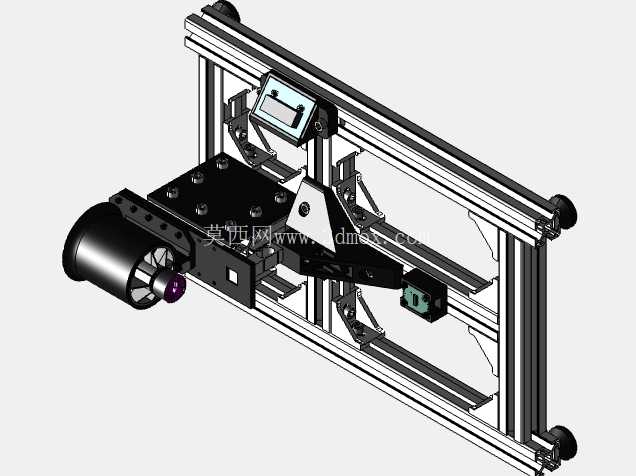

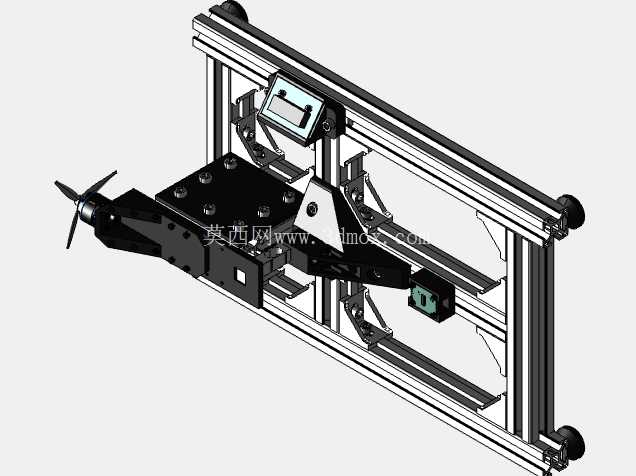

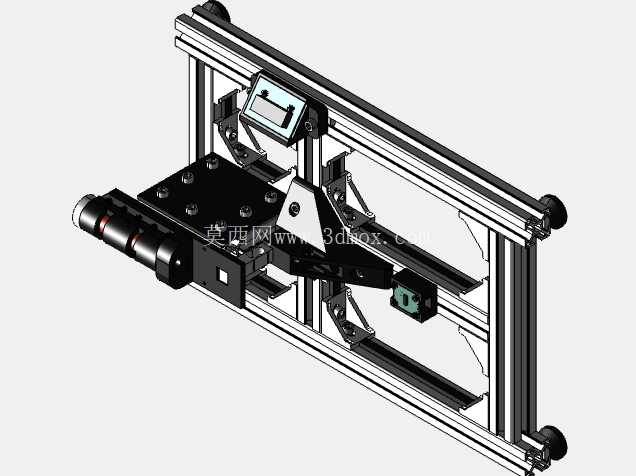

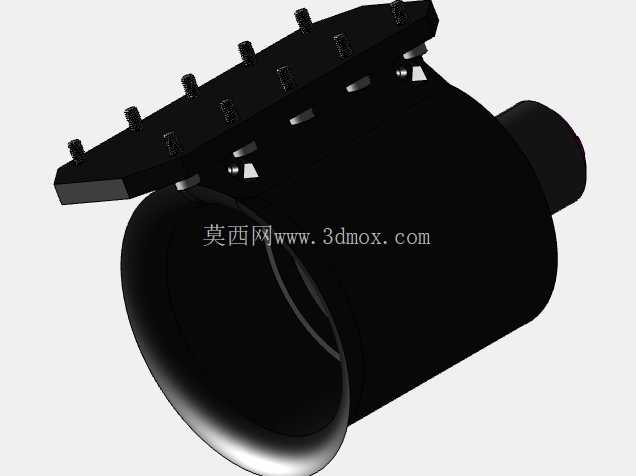

台架的核心力传导路径采用线性滑动机构设计，滑动副采用低阻耐磨材质，动力安装位的推力可沿滑动方向直线传递至末端的称重传感器，从结构上规避了侧向分力对传感器采集数据的干扰，保证推力数值的线性采集精度，滑动机构的行程预留足够余量，可适配不同长度的动力安装座，不会出现动力运行时行程不足导致的机构卡滞问题。动力安装区域采用模块化适配设计，针对不同类型的动力单元配置对应的安装转接板：适配标准无人机螺旋桨动力时，可直接安装常规规格的无刷电机座；适配EDF电动涵道风扇时，更换涵道专用固定座即可完成装夹；针对小型火箭发动机测试场景，也可通过更换耐高温转接板完成固定，无需对台架主体结构做任何改动，大幅提升了单台设备的测试覆盖范围。

台架预留了传感器与控制器的安装位，可直接匹配常用的高精度称重传感器模块，传感器的信号输出端可外接控制器或数据采集模块，配合对应的脚本程序即可完成推力数据的实时采集、存储与曲线绘制，无需额外搭建外置采集支架。台架的电气走线可沿铝型材的内置槽道布置，避免测试过程中螺旋桨气流、涵道尾流或火箭发动机尾焰灼烧线材引发的安全隐患，所有走线位置均做了圆角处理，防止线材外皮被型材锐边割破造成短路。

在结构刚性设计上，铝型材框架的连接部位采用高强度角件配合内置螺母锁紧，整体框架可承受20公斤推力的持续负载而不产生结构性形变，即使在动力满油门运行的高频振动工况下，框架也不会出现共振偏移，保证测试数据的稳定性。台架的滑动机构设置了机械限位块，在传感器出现异常、动力推力超出量程时，限位块可阻挡滑动座超行程位移，避免传感器被冲击力损坏，同时也防止动力单元在测试过程中脱出台架引发安全事故。针对不同动力的尾流排放需求，台架的动力安装位周边无多余遮挡结构，螺旋桨下洗气流、涵道喷射气流、小型火箭发动机尾流均可顺畅排出，不会因为台架结构阻挡产生气流反流，影响推力测试的真实数值。

这款测试台架的设计没有采用一体化焊接结构，所有部件均可通过标准紧固件完成拆装，运输时可拆解为型材散件打包，到达使用现场后可快速完成组装调试，对于经常需要外场测试的团队来说，大幅降低了设备的转运难度。各功能模块的安装位置均预留了调整余量，可根据实际测试的动力尺寸灵活调整安装位间距，不需要二次加工即可适配不同规格的测试对象，在日常维护时，滑动副的润滑、传感器的校准都可在不拆解整体框架的前提下完成，降低了设备的长期使用维护成本。
