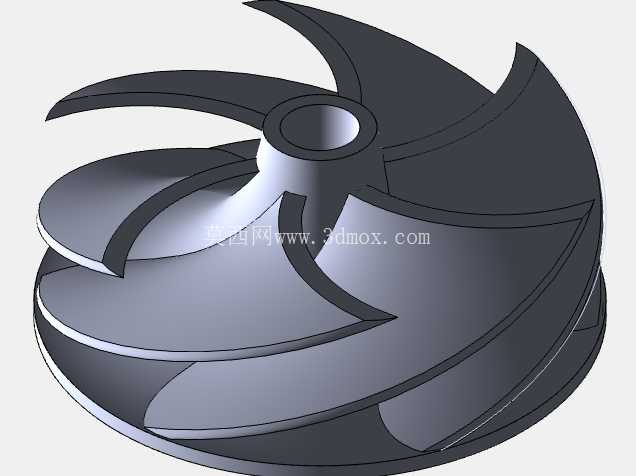

流体输送用弯曲叶片离心叶轮结构

这类带弯曲叶片的离心式叶轮，是流体输送与能量转换环节里的核心做功部件，日常在清水输送泵、化工流程泵、中小型空气压缩机、离心式通风设备以及部分流体循环系统里都能见到它的身影，其核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，完成流体的增压、输送过程，直接决定了整套流体设备的运行效率、压力输出稳定性以及运行振动水平。

从实际工程应用的场景来看，这类叶轮的适配场景覆盖了民用给排水、工业流体输送、暖通循环、小型气源供给等多个领域，不同工况下对叶轮的叶片曲率、进出口角度、流道宽度都有差异化要求，比如输送清水类低粘度流体时，叶片的弯曲弧度可以设计得更贴合理想流体流线，减少流道内的涡流损失；如果是输送含少量杂质的流体，还需要适当加厚叶片前缘，降低颗粒冲蚀对叶片型面的磨损。

设计这类叶轮的时候，首先要锚定核心的性能参数边界：额定转速下的流量、扬程需求是确定叶轮外径、出口宽度的基础依据，轮毂位置的安装孔尺寸需要和配套泵轴、压缩机轴的轴径做公差匹配，通常安装孔会设计成带键槽的结构，保证旋转过程中扭矩传递可靠，不会出现叶轮和轴之间的相对滑动；叶轮的整体轴向尺寸需要严格控制在泵体或者压缩机蜗壳的安装腔体内，避免运转时和壳体、密封件发生刮蹭，外缘和蜗壳内壁的间隙也要控制在合理范围，间隙过大会导致流体回流降低效率，间隙过小则容易因为加工装配误差、运转时的轴窜动出现碰磨故障。

叶片的型线设计是整个叶轮结构的核心，采用后弯式的弯曲叶片设计，能够让流体在流道内的流动更平缓，顺着叶片型面从叶轮入口轴向流入后，逐渐转向径向流出，过程中减少流体的冲击损失和流动分离，相比直叶片结构，这种优化后的弯曲叶片能够让流体在流道内的速度分布更均匀，降低叶道内的涡流、二次流损失，不仅能提升设备的整体流动效率，还能减少流体对叶片的不均衡冲击，降低叶轮运转时的不平衡量，让设备运行更平稳，减少轴承、密封件的额外负载，延长整套设备的维护周期。

从结构细节来看，叶轮的轮毂部分做了加厚处理，既可以保证和轴配合的长度足够，提升安装的同轴度，也能增强叶轮整体的结构强度，避免高速旋转时轮毂位置出现应力集中；叶片和轮盘、轮盖的连接位置做了圆弧过渡处理，减少焊接或者铸造过程中的应力集中问题，也能避免流道内的直角位置出现流动滞止区，减少杂质沉积的可能。在做动平衡校验的时候，这类多叶片结构的叶轮需要严格控制每个叶片的重量差，必要时可以在轮盘的非配合位置做去重处理，保证叶轮在额定转速下运转时的振动值在标准允许范围内，避免振动传导到泵体、机座位置，引发管路共振或者密封件过早失效。

实际选型替换这类叶轮的时候，除了核对安装孔尺寸、叶轮外径、轴向安装距这些硬尺寸边界，还要关注叶片的进出口角度是否和原有设备的蜗壳、入口导叶匹配，盲目更换角度偏差大的叶轮，不仅达不到预期的流量压力参数，还可能导致电机过载、设备振动超标等问题。对于长期运行的设备，还要定期检查叶片表面的冲蚀、气蚀情况，尤其是叶片前缘和出口位置，如果出现明显的凹坑、缺损，会破坏原有的流道型线，导致效率骤降、振动增大，需要及时更换。
