AEM400LPH直列高流量燃油供油装置结构

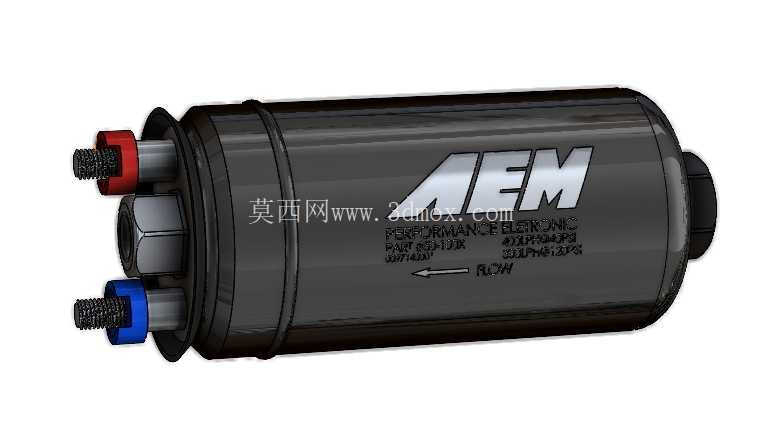

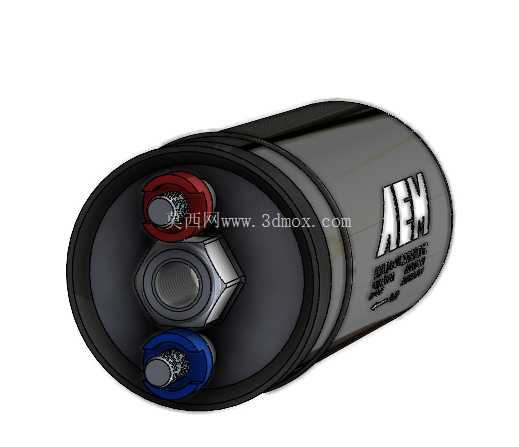

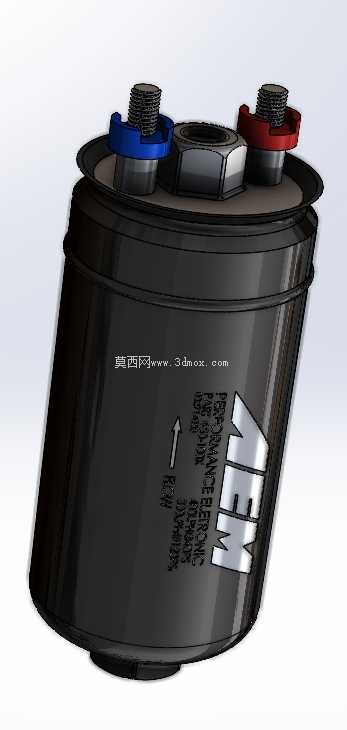

　　在大马力改装车辆、赛道竞技车辆以及高负荷工况运行的特种作业车辆中，原厂燃油泵的供油流量往往无法匹配动力单元升级后的燃油消耗需求，直列高流量燃油泵作为外置式燃油供给核心部件，承担着将燃油从储油单元稳定输送至燃油分配轨的关键作用，其性能直接决定了高负荷工况下发动机的空燃比稳定性，避免因供油不足导致的动力衰减、爆震甚至动力单元损坏问题。不同于内置式油箱燃油泵的安装形式，该款直列高流量燃油泵采用外置串接式安装方案，可布置在车架纵梁侧面、油箱与发动机舱之间的燃油管路路径上，无需对油箱本体进行开孔改造，适配多数后驱、四驱性能车型的改装布局，同时也可用于小型船舶动力、通用高功率汽油发动机的燃油供给系统升级。从结构设计来看，泵体采用一体化圆柱形金属壳体，壳体表面做了阳极氧化抗腐蚀处理，可抵御路面飞溅的泥水、盐分以及燃油本身的腐蚀，壳体上的流向标识清晰标注了燃油进出方向，避免安装时出现接反导致的泵体损坏、供油失效问题。两端的油口采用不同颜色的标识区分进出端，红色端为高压出油侧，蓝色端为低压进油侧，油口采用标准AN接头规格，可直接匹配改装领域通用的高压燃油管路与接头，无需额外制作转接结构，降低安装过程中的管路密封风险。

　　泵体内部采用大流量叶轮与直流驱动电机一体化同轴设计，减少传动环节的功率损耗，在额定工作电压下可实现400LPH的燃油输送流量，能够支持超过千匹马力级别的汽油动力单元燃油供给需求，同时内置的溢流阀结构可在管路压力超过设定阈值时自动泄压，避免管路压力过高导致的油管破裂、密封件损坏问题。在安装边界方面，泵体整体为等直径圆柱结构，两端接头突出长度控制在合理范围，安装时仅需预留对应直径的圆柱安装空间，配套的固定支架可通过箍带将泵体固定在车架平面上，安装点仅需两个螺栓固定位，对周边空间的占用较小，可适配多数车型底盘的空余布置空间。

　　设计过程中充分考虑了外置泵的工作振动问题，泵体内部的电机与叶轮组件采用减震衬套与外壳连接，可降低工作过程中传递到车架的振动量，减少车内的共振噪音，同时泵体的密封结构采用多层O型圈设计，可承受超过10Bar的工作压力，满足高压燃油系统的密封要求，避免长期使用过程中出现燃油渗漏的安全隐患。不同于普通民用车辆的低压燃油泵，该款高流量直列泵的电机绕组采用耐高温漆包线制作，可适应发动机舱周边较高的环境温度，同时在连续高负荷工作状态下，泵体自身的发热可通过流经的燃油带走，配合金属壳体的散热作用，可保证长时间满负荷运行时的性能稳定性，不会出现因过热导致的流量衰减、电机烧毁问题。

　　在实际选型匹配过程中，需要根据动力单元的最大马力、目标燃油压力来核算所需的泵体流量，该款400LPH规格的泵体在常规4Bar燃油压力下仍可保持足够的供油流量，覆盖多数大马力自然吸气、涡轮增压汽油发动机的供油需求，同时其直列结构的流道设计减少了燃油流动的阻力，相比同流量的内置泵可降低泵体自身的功率消耗，减少车辆供电系统的负荷。在三维建模过程中，需要重点还原泵体的外形尺寸、两端接头的规格与相对位置、壳体表面的标识位置以及安装箍带的固定位尺寸，确保模型可直接用于改装布局的干涉检查、管路走向模拟，避免实际安装过程中出现与周边底盘部件、管路的干涉问题，同时模型的细节还原可用于产品展示、安装说明书的配图制作，为改装从业者提供直观的结构参考。
