带八环端子工业连接线束结构设计

在工业电气布线场景里，这类带环端子的多芯线束是设备内部信号与小功率动力传输的核心连接件，常见于控制柜内部模块接线、传感器信号汇总传输、小型执行器供电接线等场景，区别于快插式连接器线束，环端子压接的线束在振动工况下的连接可靠性更突出，不会因为设备长期运行产生的微动磨损出现接插松脱的问题。

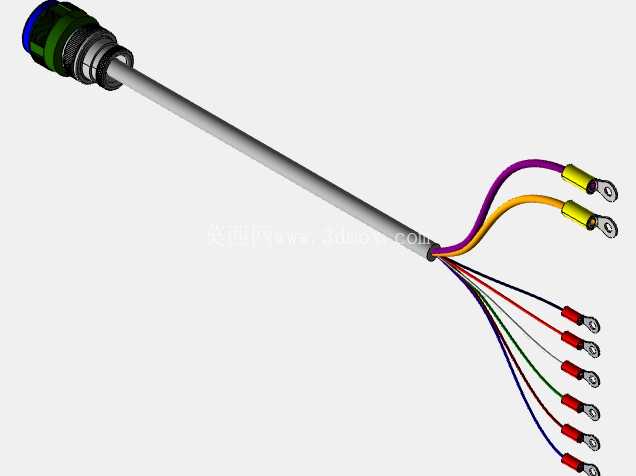

从结构设计来看，这款线束一端集成了圆形航空插头，插头外壳做了防滑滚花与密封台阶设计，适配面板开孔安装的场景，安装时可以通过插头自带的锁紧螺母固定在设备面板或者控制柜侧壁上，插头内部的插针与线芯做了一一对应的压接处理，每根线芯的压接位置都做了绝缘套管防护，避免线芯分叉造成的短路风险。线束另一端分出8根独立线芯，每根线芯末端都压接了环形冷压端子，环端子的孔径适配M3-M4规格的接线螺钉，能够直接固定在接线排、设备接线柱或者PCB板的接线焊片上，不需要额外做接线头处理。

线芯的分线位置做了集中束紧处理，采用热缩套管或者注塑固位的方式把8根线芯的分叉点固定，避免布线时拉扯造成单根线芯从插头端脱开，每根分线的长度根据常规布线场景做了差异化预留，不同颜色的线芯绝缘层对应不同的信号回路，现场接线时可以通过线色快速区分回路，减少接线排查的工作量。线束的外护套采用耐磨柔性材质，能够适应设备内部弯折布线的需求，最小弯折半径可以满足控制柜内狭小空间的布线要求，不会因为长期弯折造成外护套开裂、内部线芯折断的问题。

从安装边界来看，航空插头端的最大外径适配12mm直径的面板安装孔，插头尾部的出线位置做了防弯折护套，避免线缆在插头根部反复弯折造成断线；末端环端子的环形接触面做了镀锡处理，降低接触电阻，压接位置的绝缘护套颜色和线芯颜色保持一致，接线时可以快速对应回路。这类线束在设计时需要重点考量压接拉力值，每根线芯与端子、插头插针的压接拉力需要满足行业标准要求，避免设备运输或者运行振动时出现线芯脱落；同时线芯的载流量需要匹配对应回路的最大工作电流，8根线芯可以根据需求搭配不同线径，适配信号传输或者小功率供电的不同场景。

在实际设备装配过程中，这类预制好的线束可以大幅减少现场接线的工作量，不需要施工人员现场裁剪线缆、压接端子，只需要对应线色将环端子固定在对应接线位，再将航空插头插合锁紧即可完成接线，相比现场制作的线束，预制线束的一致性更好，压接质量可控，能够有效降低现场接线的故障率。在设备维护场景下，这类带标准航空插头的线束可以实现快速更换，不需要逐一拆除每根线芯的接线螺钉，只需要松开插头的锁紧结构即可整体更换线束，大幅缩短设备停机维护的时间。

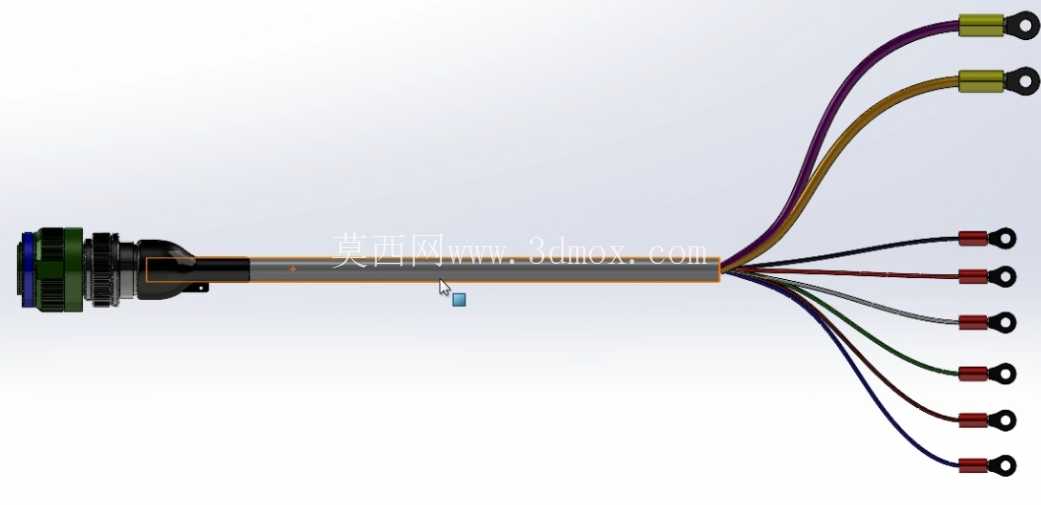

设计这类线束三维模型时，需要准确还原每根分线的自然弯折形态，避免布线干涉，同时要明确标注插头的安装尺寸、环端子的孔径尺寸、线束整体的最小弯曲半径、各段分线的长度参数，为后续的布线设计、安装开孔提供准确的参考依据；模型中不同线芯采用差异化的颜色区分，能够直观展示回路的分布情况，方便电气设计人员核对线序，减少设计阶段的线序错误风险。
