小型飞机用星型径向内燃机结构

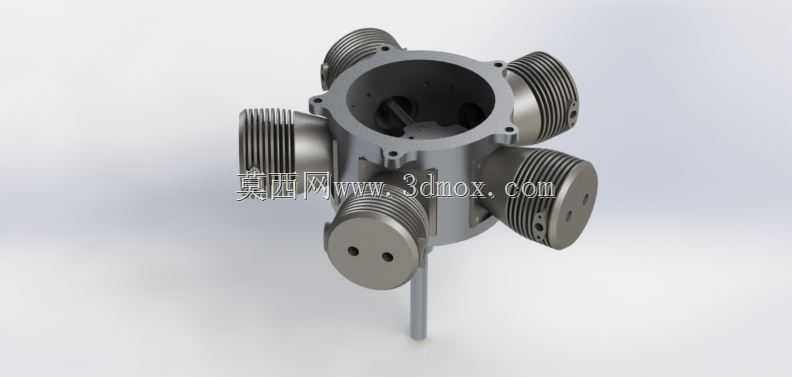

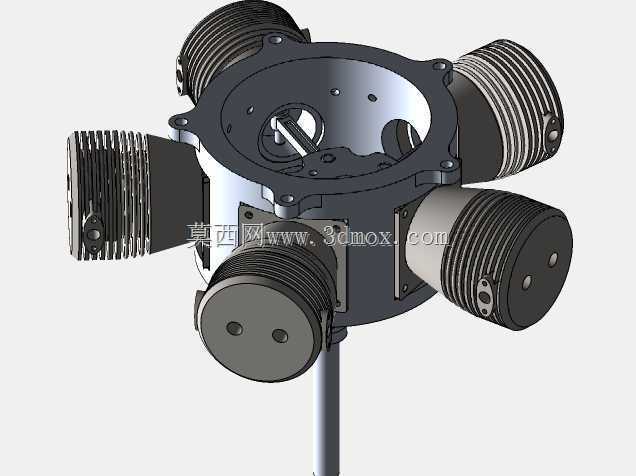

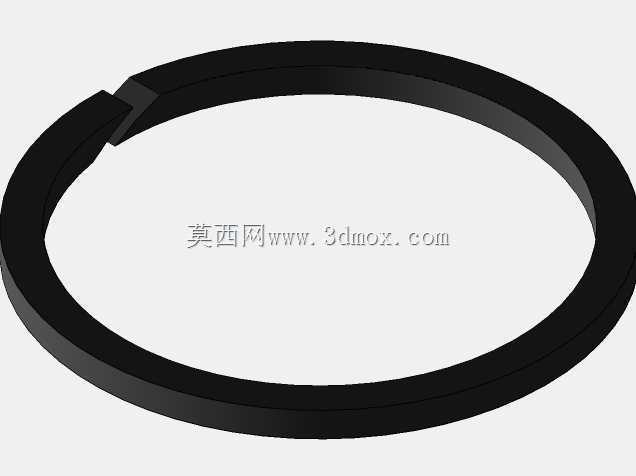

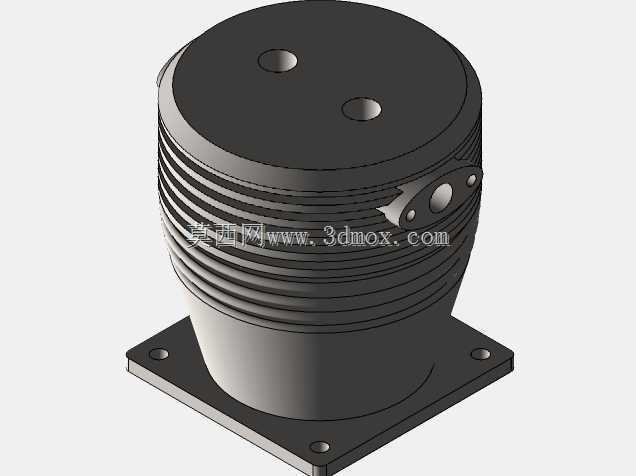

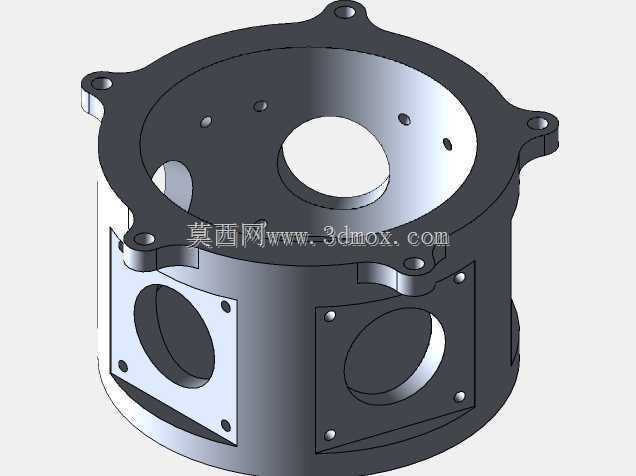

　　中心机匣的安装孔位沿圆周均布，对接飞机防火墙的安装架时，不需要额外设计偏心调整结构，因为气缸的对称排布让整机的质心刚好落在曲轴轴线上，高速运转时的转动惯量平衡更容易调校，不会出现单侧偏重带来的振动问题。单缸的散热鳍片沿气缸外壁轴向排布，飞行过程中迎面吹来的气流可以直接扫过每一个气缸的外表面，不需要布置冷却液套、水泵、散热管路这些附属部件，维护时只需要定期检查气缸散热片的积尘、活塞环的磨损间隙即可，在野外无复杂维保条件的通航作业场景下，这种结构的可靠性优势非常明显。设计过程中需要重点关注中心机匣的强度，因为所有气缸的燃烧爆发力都会最终传递到中心机匣的安装座上，五个气缸的作用力沿径向交汇，机匣的壁厚设计需要兼顾轻量化和承压能力，这类径向排布气缸的内燃机，最早在小型通航飞机、早期螺旋桨战机上得到大规模应用，核心优势是曲轴长度短、整机结构紧凑，相比直列或者V型排布的同排量机型，迎风面的冷却效率更高，不需要布置复杂的液冷管路，在轻量化要求极高的轻型飞行器场景下，能大幅降低动力系统的自重占比，提升有效载荷。从结构设计逻辑来看，五个气缸沿曲轴中心呈放射状均匀排布，每一个气缸的轴线都交汇于曲轴回转中心，活塞通过连杆直接与曲轴的曲柄销连接，这种排布方式下，不同气缸的做功冲程可以均匀错开，曲轴转动的扭矩输出更平顺，不需要额外加装大质量的飞轮来抵消转动脉动，进一步压缩了动力单元的整体重量。在实际装配场景中，这类发动机的安装边界以曲轴输出端的法兰为定位基准，

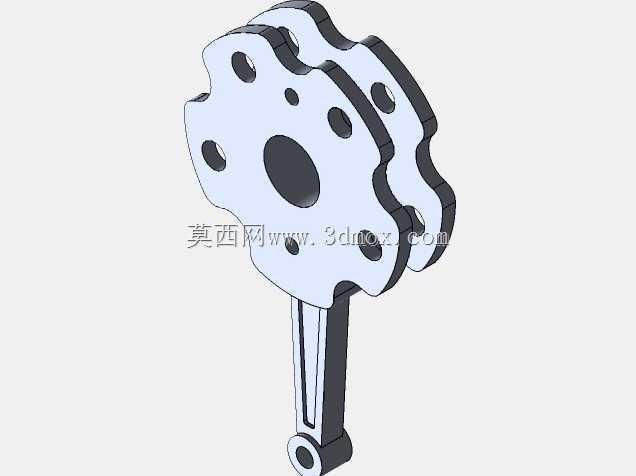

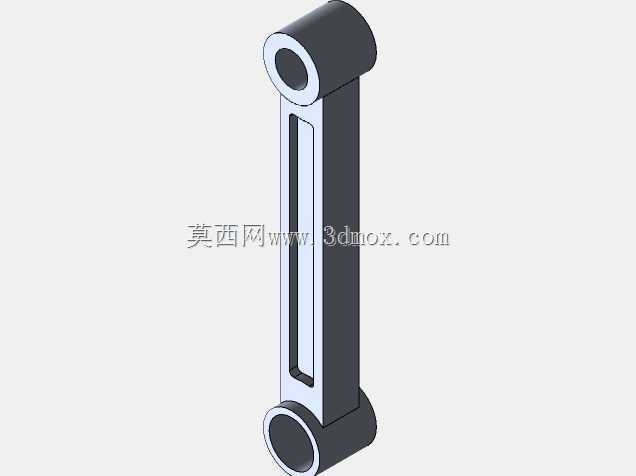

　　通常会在气缸对接的位置设计加强筋，沿力的传递方向延伸到主轴承座位置，避免应力集中导致的机匣开裂。连杆结构采用的是主副连杆设计，一个主连杆直接连接在曲柄销上，其余四个气缸的连杆通过铰接点连接在主连杆的大端上，这种设计可以让所有活塞的行程保持一致，不会因为连杆的铰接偏差导致各缸压缩比出现差异，调校点火正时的时候，只需要按照各缸的做功顺序依次调整点火提前角即可，不需要针对单缸做压缩比补偿。从安装尺寸来看，这类五缸径向发动机的最大外径由气缸的外伸长度决定，曲轴的轴向尺寸仅为单排气缸的宽度加上前后机匣的厚度，相比同功率的直列四缸发动机，轴向长度能缩短40%以上，在轻型飞机的机头安装空间里，这种短轴向尺寸的设计可以留出更多空间布置油箱、

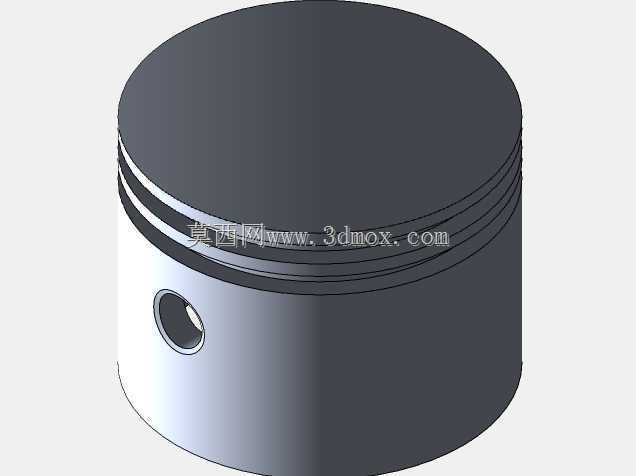

　　航电设备，同时缩短前起落架的力臂长度，降低起降过程中机头的结构载荷。实际使用中，这类径向发动机的油门响应特性和直列机有明显区别，因为多缸均匀做功，低转速下的扭矩输出更充沛，螺旋桨在低转速下就能产生足够的拉力，适合小型飞机的低速起降场景，不需要搭配复杂的减速齿轮箱，曲轴可以直接驱动螺旋桨，减少了传动环节的功率损耗。设计建模过程中，需要重点校验活塞在上止点、下止点位置时和气缸壁的间隙，因为径向排布的气缸在受热膨胀时，伸长方向是沿径向向外，不会像直列发动机那样出现气缸轴线和曲轴轴线的平行度偏差，所以活塞和气缸壁的配合间隙可以设计得更小，降低窜气量，提升燃烧效率。另外，气门机构的布置在气缸头位置，因为每个气缸都独立朝外，检修火花塞、

　　调整气门间隙的时候不需要拆解其他部件，维保可达性远优于排布紧密的直列或者V型发动机。在做结构仿真的时候，需要重点计算曲轴在不同点火角下的受力情况，五个气缸交替做功时，曲柄销受到的作用力方向是沿圆周不断变化的，主轴承的载荷分布更均匀，轴承的使用寿命比同载荷的直列发动机更长。这类结构除了航空场景，也会被改装用在轻型摩托、小型竞速卡丁车上，核心就是看中其紧凑的结构、平顺的扭矩输出，以及独特的机械外观带来的展示属性，但核心应用场景还是集中在轻型通航飞行器领域，作为小型螺旋桨飞机的核心动力单元，其结构设计的每一处取舍，都是围绕航空场景下的轻量化、高可靠性、易维护这几个核心需求展开的，没有多余的冗余结构，每一部分的结构形状都直接服务于功能需求。
