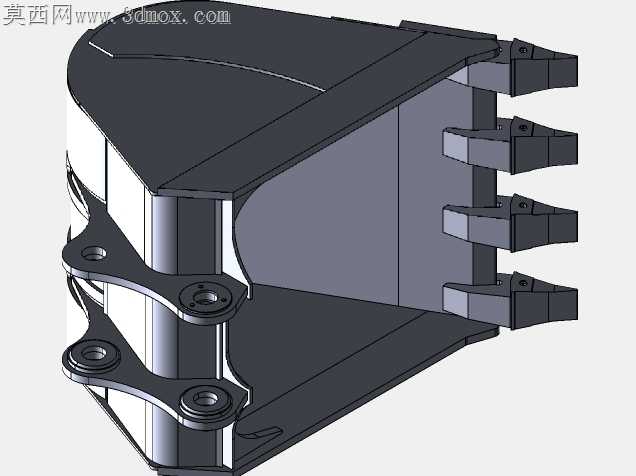

四齿结构挖掘机铲斗三维设计作品

做这个四齿挖斗建模的时候，我是从加工适配的角度切入的，毕竟挖斗属于常年在砂石、硬土层里磨耗的部件，建模时不能只追求外观像，得把实际加工、后续焊接装配的余量都考虑进去。一开始画齿座部分的时候，我没直接照着现成照片拉实体，先翻了不少挖斗磨损的实拍图，发现斗齿和斗唇连接的位置最容易因为应力集中开裂，所以特意把齿座和斗板衔接的根部做了渐变圆弧过渡，没做生硬的直角拼接，这样后续不管是钢板切割还是焊接，都能减少应力集中点，也能避免切割时直角处出现热变形翘边。斗身的曲面部分我没做过度顺滑的大弧面，实际挖斗作业时弧面太顺滑反而容易沾黏湿黏土，我特意在斗腔内部留了细微的折线过渡，不是完全光顺的G2连续，这个细节是跟工地的机修师傅聊出来的，带点微折的内壁在卸土的时候更容易让物料滑落，不会糊在斗腔里倒不干净。侧板上的铰接耳板我反复调了三次厚度，一开始做的太薄，模拟铰接受力的时候耳板孔位周边变形量超了，加厚之后又怕整体重量太大增加小臂负载，最后把耳板做成了带加强凸台的结构，孔位周围堆厚，其余非受力区域做等厚薄板，既保证了铰接位置的抗扭强度，又不会额外增加太多冗余重量。斗齿部分我没把四个齿做成完全一样的角度，两边的侧齿稍微向外偏了两度，中间两个齿保持垂直向前，这样挖掘的时候侧边的齿能先切开土层的边缘，减少斗体侧面的摩擦阻力，挖硬土的时候不会出现卡斗的情况。渲染调材质的时候，我没给斗身用亮面的金属材质，特意选了带细微磨砂纹理的耐磨钢材质，斗齿部分加了一点点淬火后的暗蓝色质感，铰接孔的位置做了一点点磨损的哑光效果，不会像新零件那样假亮，更贴近实际作业部件的真实质感。连接侧板的加强筋我没有满焊的示意，而是留了分段焊接的缺口位置，建模的时候就把焊道的预留位置标出来，后续加工厂拿到模型就能直接按预留位置下料焊接，不用再二次调整筋板位置。整个模型做下来最磨人的就是斗唇和侧板的拼接位置，一开始做的拼接缝有细微的错位，我反复调整了钢板的厚度偏移量，保证每块板的拼接处都是严丝合缝的，没有重叠面也没有缝隙，导出通用格式的时候不会出现破面，不管是拿去做加工编程还是做装配模拟都能直接用。
