JCB挖掘装载机3CX整机结构三维设计

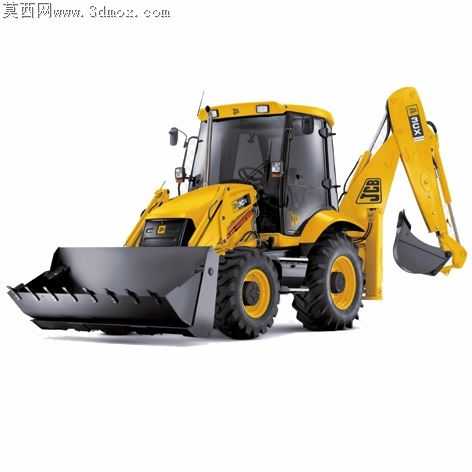

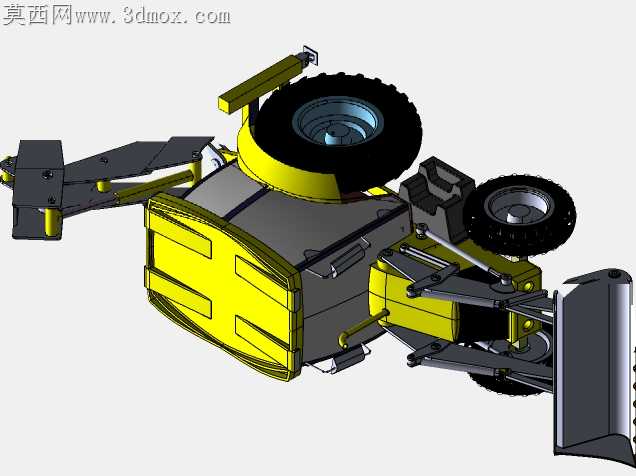

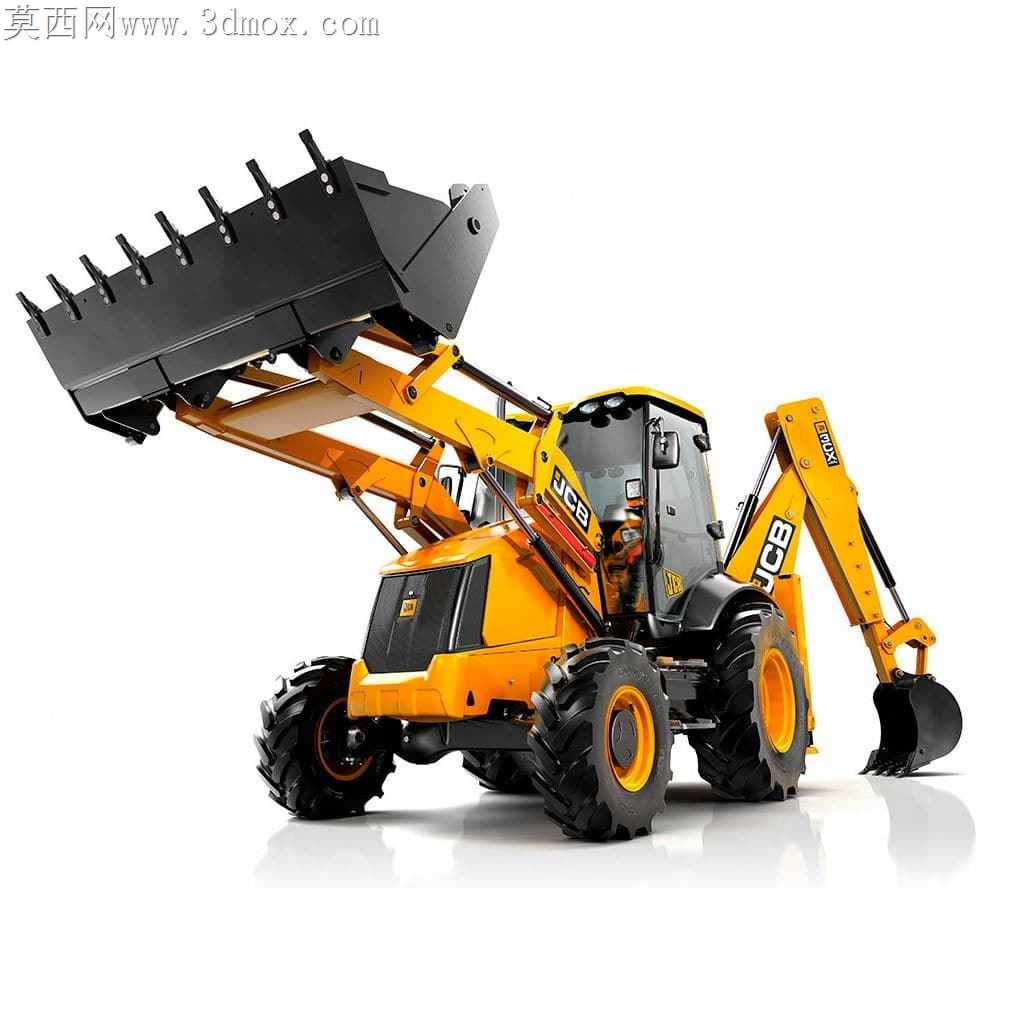

本作品为JCB 3CX挖掘装载机的整机三维建模成果，建模过程严格参照实机的结构比例与功能布局开展，在三维建模环境中完成了全零部件的特征搭建与装配约束。建模阶段优先梳理整机的功能分区，将整机划分为前装载端、后挖掘端、主机舱、行走轮系、驾驶室基座、液压执行组件六大核心模块，各模块内部零件通过基准轴、基准面完成精准定位，装配过程中全程校验运动部件的干涉情况，确保动臂、铲斗、挖掘臂等活动结构的运动行程符合实机作业逻辑。材质与渲染环节针对不同部件的物理属性做了区分设置：车身覆盖件采用工程黄哑光金属漆材质，还原工程车辆的专用涂装质感，金属结构件如动臂、车架、液压油缸杆设置了不同粗糙度的金属材质，轮胎部分采用带细微纹理的黑色橡胶材质，玻璃部件设置半透明带轻微反射的材质属性，渲染阶段调整了环境光与定向光的角度，突出结构件的棱边转折与部件层次，让整机的结构辨识度得到提升。结构设计上完整还原了挖掘装载机“两头忙”的功能特性，前端装载臂的多连杆铰接结构、后端挖掘臂的多节臂伸缩铰接布局、主机舱的包覆式壳体结构、轮系的轮胎与轮毂装配关系、液压管路的排布走向都做了细致还原，没有省略核心功能结构，各铰接位置的连接关系清晰，能够直观呈现该机型兼顾装载作业与挖掘作业的结构设计逻辑。建模过程中遵循从整体骨架到局部零件的设计思路，先搭建整机的骨架基准确定各功能段的位置尺寸，再基于骨架拆分各零件的建模特征，完成零件建模后按照实际装配顺序完成整机组合，既保证了各部件的尺寸比例协调，也让整个装配体的结构层级清晰，便于后续查看各部分的结构组成与连接关系，完整呈现了JCB 3CX挖掘装载机的整机结构特征。
