反铲装载挖掘臂支撑结构三维设计

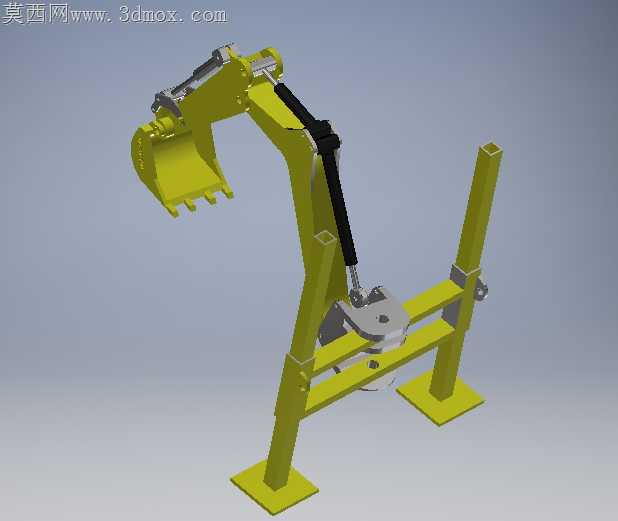

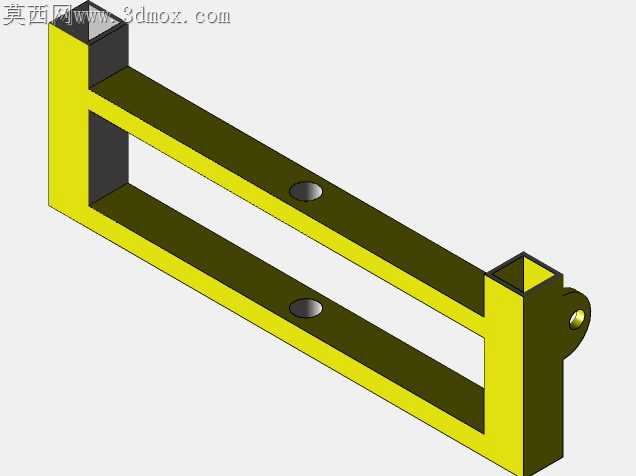

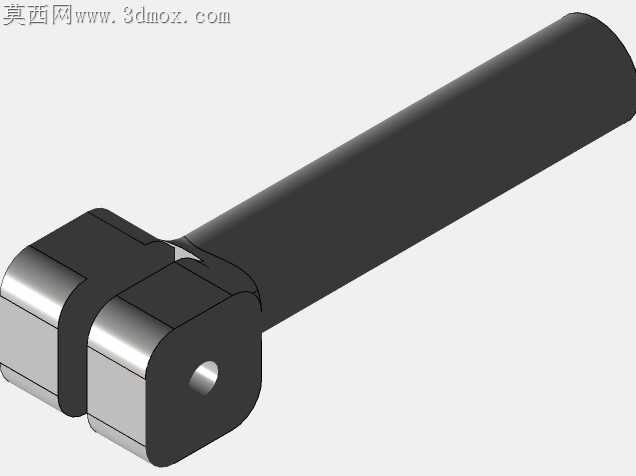

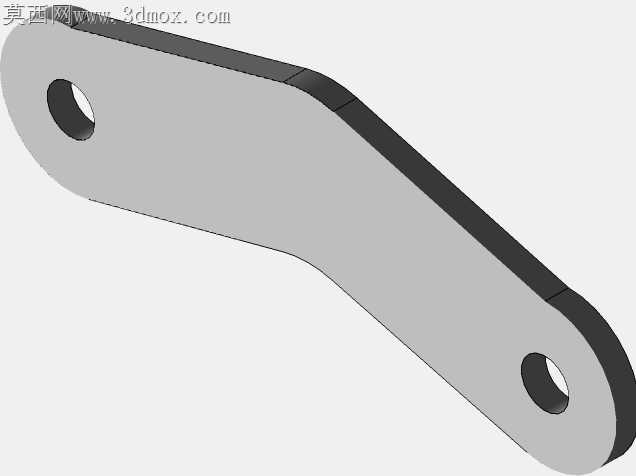

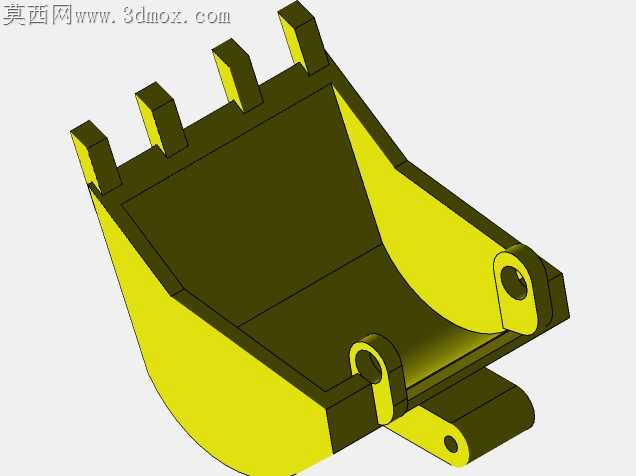

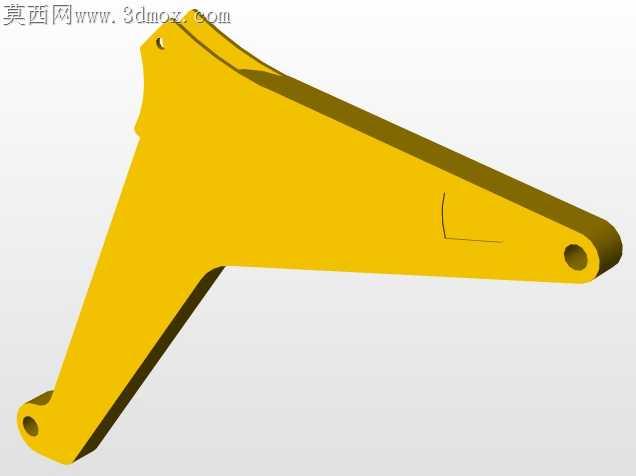

野外非铺装作业面的挖掘装载设备，最常出现的故障点不在液压系统本身，而在挖掘臂与机身连接的支撑支架处——大臂举升偏载时的交变载荷会顺着铰接座传导到支架焊缝，长期作业后容易出现焊缝开裂、支架形变的问题，这套反铲挖掘臂的支撑结构设计，正是针对这类工况痛点做了针对性的结构强化。支撑腿采用方管型材做主体，底部加宽的方形安装底板预留了多组螺栓过孔，能分散大臂作业时传递来的倾覆力矩，避免单点应力集中扯裂安装面。两根竖向支撑腿之间的横向连接梁没有采用等截面直连设计，而是在铰接座安装位置做了局部加厚，铰接座与横梁的连接位置延伸出三角加强筋，刚好对应大臂下挖、侧摆时的应力传导路径，不用整体加厚型材就能把局部载荷分散到整个支撑框架上，控制整体重量的同时提升结构强度。大臂与铲斗的铰接位置做了轴套安装位的沉台设计，装配时耐磨轴套可以完全嵌入沉台内，不会因为作业中的碎石磕碰出现轴套移位、销轴磨损加速的问题，液压油缸的两端铰接座特意留了1.5毫米的轴向窜动间隙，能抵消作业中支架轻微形变带来的油缸别劲问题，避免活塞杆长期受径向力出现油封漏油。铲斗的斗齿安装座采用了嵌入式焊接结构，斗齿磨损后可以直接拆卸更换，不用切割焊缝重新焊接，适配野外作业快速维保的需求。大臂的弯折弧度没有追求外观的流畅曲面，而是顺着举升、挖掘的受力方向做了折线过渡，弯折处的内侧加焊了弧形加强板，抵消大臂受弯时的内侧拉应力，液压管路的走线位置全部预留了管卡安装位，管路沿着大臂内侧的凹槽排布，不会在作业中被碎石剐蹭破损。支撑支架的安装孔位全部采用同轴设计，现场装配时不用反复铰孔调整位置，销轴可以直接贯穿安装，降低现场装配的难度，哪怕是没有高精度工装的维修站点，也能快速完成整套挖掘臂的更换装配。
