轴流式涡轮机叶片组件结构设计

项目分类:铸造模 发布时间:2026-06-05 ID:1176760
  • 轴流式涡轮机叶片组件结构设计

在航空动力、地面燃气发电、船舶动力推进等场景中,轴流式涡轮机是核心能量转换单元,其性能直接决定整套动力系统的热效率与输出稳定性。这套三维结构完整还原了轴流涡轮的核心气动与结构特征,从进气整流罩到末级叶片的流道过渡完全遵循气动设计逻辑,可直接用于结构干涉校验、流场仿真前处理、铸造工艺方案推演等工程环节。

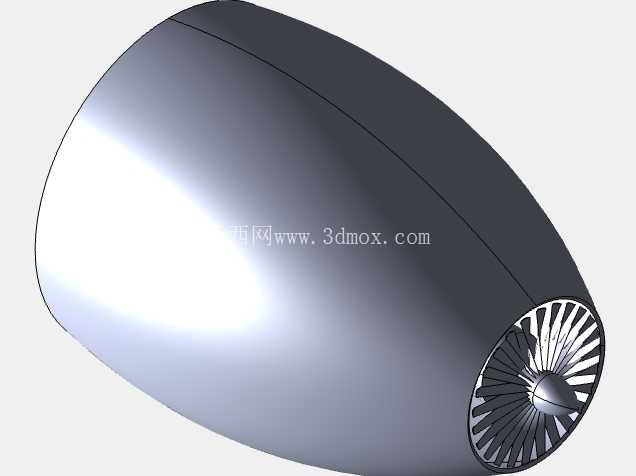

从实际应用层面看,这类涡轮组件需要在高温高压高速气流的持续冲刷下长期稳定运行,因此建模过程中首先要保证叶片型面的气动精度:每一片动叶的叶型截面沿叶高方向的扭转角、弦长变化、安装角偏移都严格匹配轴流涡轮的气动设计参数,避免因型面偏差导致流场紊乱、做功效率下降。进气端的椭球形整流罩采用流线型曲面过渡,目的是让进入涡轮段的气流均匀减速增压,减少进气端的流动损失,整流罩与转子轮毂的连接位置做了平滑的圆角过渡,避免出现应力集中的尖角结构,适配高温工况下的热变形补偿需求。

结构设计上,转子部分的叶片与轮毂采用一体化连接结构建模,每片叶片的根部做了加厚处理,匹配离心力作用下的强度要求,叶片前缘做了小圆弧钝化处理,既符合实际加工的工艺可行性,也能降低气流中杂质颗粒对叶片前缘的冲蚀损耗。静子叶片的安装角度与动叶形成匹配的气流导向角,保证气流经过动叶做功后能平顺导入下一级,减少级间流动损失。整个涡轮组件的安装边界以转子主轴的中心轴线为装配基准,轮毂内孔的配合面预留了标准的轴系装配公差带,可直接对接同规格的主轴、轴承座等配套零部件,不需要额外做基准转换。

从建模逻辑来看,整个组件采用参数化建模思路构建,叶片型面通过多个截面的样条曲线放样生成,后续如果需要调整叶型参数、叶片数量、轮毂比等核心设计参数,只需要修改对应截面的控制参数即可快速迭代方案,不需要重新搭建整体模型。流道部分的内壁面完全贴合叶片叶顶的回转轨迹,将叶顶间隙控制在合理范围内,既避免叶顶与机匣发生刮碰,也能减少叶顶间隙的漏气损失,提升涡轮整体做功效率。机匣部分采用薄壁圆筒结构建模,与静子叶片的外缘采用定位止口连接,保证装配时的同轴度要求,机匣外壁的安装边预留了标准的螺栓连接孔位,可直接与上下游的燃烧室、排气段等部件对接。

针对铸造工艺的适配性,建模时所有的转角位置都预留了符合铸造要求的工艺圆角,避免出现铸造过程中应力集中导致的冷隔、裂纹缺陷,叶片的壁厚从根部到顶部做了均匀的渐变减薄,既符合离心力分布下的强度要求,也适配铸造过程中的金属液流动填充逻辑,减少壁厚突变导致的缩松、缩孔缺陷。整个模型的结构拆分完全符合实际产品的装配逻辑,转子组件、静子组件、机匣、整流罩都可单独拆分导出,用于单独的零件工艺分析、强度仿真、工装设计等环节,不需要额外做零件拆分处理。

在工程应用中,这套模型既可以作为涡轮类产品设计的参考基准,帮助设计人员快速梳理轴流涡轮的结构布局与气动流道设计逻辑,也可直接用于教学演示、结构原理展示、铸造模具设计的初始参考,减少从零开始建模的重复工作量。模型中所有的配合面、安装基准都遵循通用机械设计的标准规范,不存在非标准化的特殊结构,可适配多数常规涡轮动力产品的设计参考需求。
