高速流体用收敛扩散式机械喷嘴结构

在高速流体输送与调控的工程场景里，喷嘴是决定介质喷射效率、流场分布的核心执行部件，这类结构广泛覆盖喷射推进系统的推力输出单元、工业排气系统的介质导流段、车间喷雾系统的雾化终端，不同工况下的喷嘴结构直接决定整套系统的运行效率与能耗水平。日常做结构选型时，首先要锚定实际工况的流速阈值、介质属性、安装空间边界，再反推内部流道的几何参数，避免出现流道突变引发的湍流损耗、局部压力骤降导致的气蚀问题。

这款收敛-扩散结构的机械喷嘴，在流道设计上做了针对性的几何优化，内部流道从入口段开始做平滑的收敛过渡，逐步压缩流体通流面积提升介质流速，到喉部位置精准控制截面尺寸，保证流体在喉部达到临界流速后，再通过扩散段的平缓扩张完成流速与压力的转换，整个流道表面没有突兀的折角与台阶，能最大程度降低流体在内部流动时的沿程阻力与局部涡流损耗，这种结构形态尤其适配超音速流动场景下的仿真分析需求，不管是做FEA结构强度校核还是CFD流场仿真，都能直接提取几何特征完成网格划分，不需要额外做大量的几何修复工作。

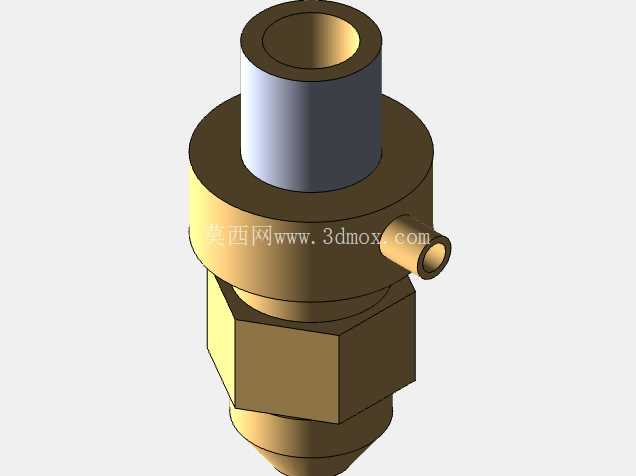

从外部结构来看，喷嘴中部设置了六角形的装夹工位，刚好适配标准扳手的夹持尺寸，现场安装时不需要定制专用工装，用常规开口扳手就能完成拧紧操作，能有效降低现场装配的工时成本；上部的圆柱段是主流体入口，采用等直径圆柱面设计，可适配标准卡套接头或焊接连接工艺，能保证入口段的流场均匀性，避免入口结构扰动影响下游流态；侧部的小直径接口是辅助流体入口，可根据工况需求接入压缩空气、润滑介质或冷却流体，实现气液混合喷雾、介质冷却等复合功能；下部的外螺纹段是出口连接端，可直接对接下游喷管或固定安装座，螺纹规格采用通用标准管螺纹，能和现有工业管路系统实现无缝适配，不需要额外加工转换接头。

做结构设计时，要重点关注几个关键边界：首先是喉部的尺寸公差，喉部直径的加工误差直接影响临界流速的控制精度，建模时要把公差带标注在几何特征上，给后续加工预留合理的精度余量；其次是各段过渡曲面的连续性，收敛段到喉部、喉部到扩散段的曲面要保证G2连续，避免曲面不连续导致的流场畸变，建模时采用样条曲线拟合流道母线，比多段折线拼接的流道更贴近实际流体流动轨迹；另外还要考虑安装时的同轴度要求，入口段、喉部、出口段的同轴度误差要控制在合理范围内，否则会出现射流偏斜、喷雾分布不均的问题。

在实际工程应用中，这类喷嘴可根据不同工况调整扩散段的扩张角度与长度，比如用于喷射推进场景时，可适当加大扩散段的扩张比，提升推力转化效率；用于工业喷雾系统时，可缩短扩散段长度，在出口处增加雾化结构提升雾化颗粒均匀度；用于排气系统导流时，可调整收敛段的过渡曲率，降低排气阻力与气流噪声。建模过程中所有几何特征都保留了完整的参数化建模历史，后续做变型设计时，只需要调整喉部直径、收敛角、扩散角、各段长度等关键参数，就能快速生成不同工况适配的喷嘴结构，不需要从零开始重建模型，能大幅缩短变型设计的周期。

从安装边界来看，整个喷嘴的最大外轮廓尺寸由中部六角装夹位决定，安装时预留的操作空间只要满足扳手转动的最小空间要求即可，不需要额外预留过大的装配空间；侧部辅助接口的位置设置在六角工位上方，安装时不会被扳手夹持区域遮挡，辅助管路的连接操作可在主体安装完成后单独进行，不会出现装配干涉问题；整体结构没有薄壁易损的突出结构，运输与安装过程中不容易出现磕碰变形，能降低现场安装的损坏率。针对高温高压工况使用时，还可在现有几何结构基础上增加壁厚参数，或者在主体外壁增加散热翅片结构，不需要改动核心流道的几何形态，就能适配更高参数的工况需求，结构拓展性较强。
