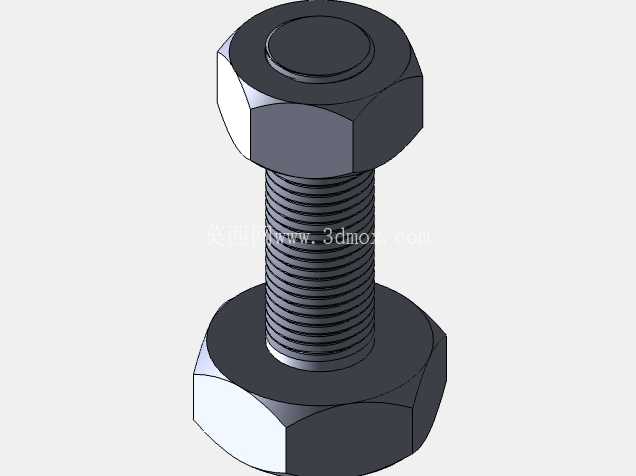

六角头螺栓配六角螺母螺纹连接组件

做机械结构设计快十二年，经手的连接副方案没有一千也有八百，最基础也最考验细节功底的，永远是外六角螺栓配六角螺母的标准螺纹连接结构，很多刚入行的设计师总觉得标准件直接调用就行，真到现场跑过装配、跟进过设备运维就知道，螺栓螺母的选型、建模细节、安装边界预留，直接决定整套结构的长期可靠性。

这套连接组件的建模，我在做结构还原的时候特意把螺纹牙型的啮合细节做了完整还原，不是那种装饰性的贴图螺纹，而是严格按照公制普通螺纹的基本牙型参数做的实体切除，牙侧角、牙顶间隙、螺纹收尾的退刀槽结构都做了对应还原，毕竟很多做有限元分析的同行都知道，螺纹啮合区域的应力集中是连接失效的高发点，如果建模的时候只做光杆加贴图，仿真出来的应力数据根本没有参考价值，尤其是承受交变载荷的设备连接位，螺纹牙的受力分布直接影响疲劳寿命计算。

从实际应用场景来说，这种六角头螺栓配螺母的连接结构，覆盖了从通用设备机架拼装、工装夹具锁紧、传动部件固定到钣金壳体拼接的绝大多数机械连接场景，不像沉头螺钉需要做沉孔锪平，也不像内六角螺钉对装配空间的扳手回转空间要求那么苛刻，外六角结构可以适配开口扳手、梅花扳手、套筒、活动扳手等多种通用工具，哪怕是现场运维没有专用工具，也能完成装拆操作，这也是它能成为工业领域应用最广紧固件的核心原因。

设计建模的时候我特意把螺栓头和螺母的承压面做了平面度的细节处理，没有做理想化的绝对平面，而是还原了实际冷镦加工后承压面的微观结构特征，毕竟实际装配中，承压面的平面度直接影响预紧力的均匀传递，如果承压面有翘曲或者倾斜，拧紧的时候螺栓会承受附加的弯曲应力，很多现场出现的螺栓断裂故障，根源都不是螺栓强度不够，而是装配面不平整导致的附加弯矩，这也是我在建模时特意保留承压面细节的原因，方便做装配仿真的时候能更贴近实际工况。

关于外形尺寸和安装边界，这套连接组件的螺栓杆部长度是按照常用的连接厚度区间做的适配，螺纹段长度预留了足够的啮合余量，螺母拧紧后螺栓露出螺母的长度控制在2到3个牙距，这个区间是工程上公认的合理范围，既不会因为露出太短导致螺纹啮合不足滑牙，也不会因为露出太长造成空间浪费或者干涉周边运动部件。扳手空间的预留我也按照机械设计手册的要求做了边界标注，螺栓头和螺母的周边预留了足够的扳手回转空间，不管是用套筒还是开口扳手，都不会出现扳手卡滞或者碰伤周边零件的情况，很多新手设计师做装配的时候只考虑零件本身的尺寸，忽略扳手操作空间，最后到装配现场才发现根本没法下扳手，只能临时切割零件或者改结构，耽误项目进度。

从功能特性来说，这套螺纹连接副属于可拆连接，只要预紧力控制在合理范围，反复装拆多次也不会损坏连接结构，不像焊接或者铆接属于永久连接，后期维护更换零部件的时候非常方便。我在建模的时候也还原了螺纹的公差配合，螺栓是外螺纹公差带6g，螺母是内螺纹公差带6H，属于中等配合精度，既能保证顺畅旋合，不会出现卡滞，也不会因为配合间隙太大导致连接松动，这个精度等级也是通用机械领域最常用的螺纹配合等级，兼顾了加工经济性和装配可靠性。

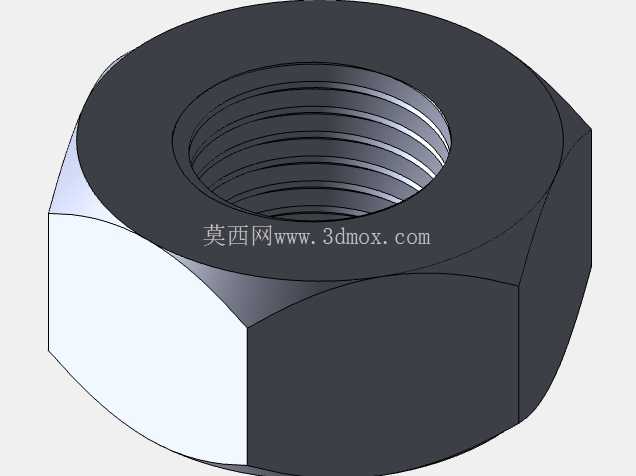

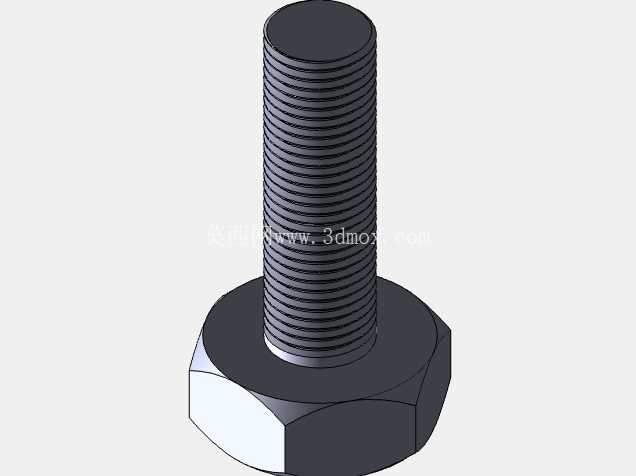

很多人觉得螺栓螺母是最简单的标准件，其实里面的工程细节非常多，比如螺栓头下的圆角过渡，我在建模的时候特意做了标准的圆角处理，没有做直角过渡，因为直角位置会产生严重的应力集中，螺栓受拉的时候很容易在头杆结合的位置断裂，这个圆角的尺寸也是严格按照标准件的规范来的，既不会因为圆角太大导致承压面面积减小，也不会因为圆角太小起不到缓解应力集中的作用。还有螺母的倒角结构，两端都做了导入倒角，装配的时候不管从哪一端旋入都能顺利对准螺纹，不会出现螺纹错牙的情况，现场装配的时候能大幅提高装配效率，减少螺纹损伤的概率。

做这类标准件的三维模型，核心不是把外形画得像，而是要把实际工程应用里的细节都还原出来，让拿到模型的设计师可以直接用在自己的装配体里，不用再去调整安装边界、核对配合尺寸，也能直接用来做运动仿真、干涉检查、有限元分析，这才是工程类三维模型的实际价值，毕竟对于结构工程师来说，每一个零件的细节都关系到最终设备的运行可靠性，哪怕是一颗最普通的螺栓螺母，也值得认真对待。
