双托辊式甘蔗榨汁设备结构设计

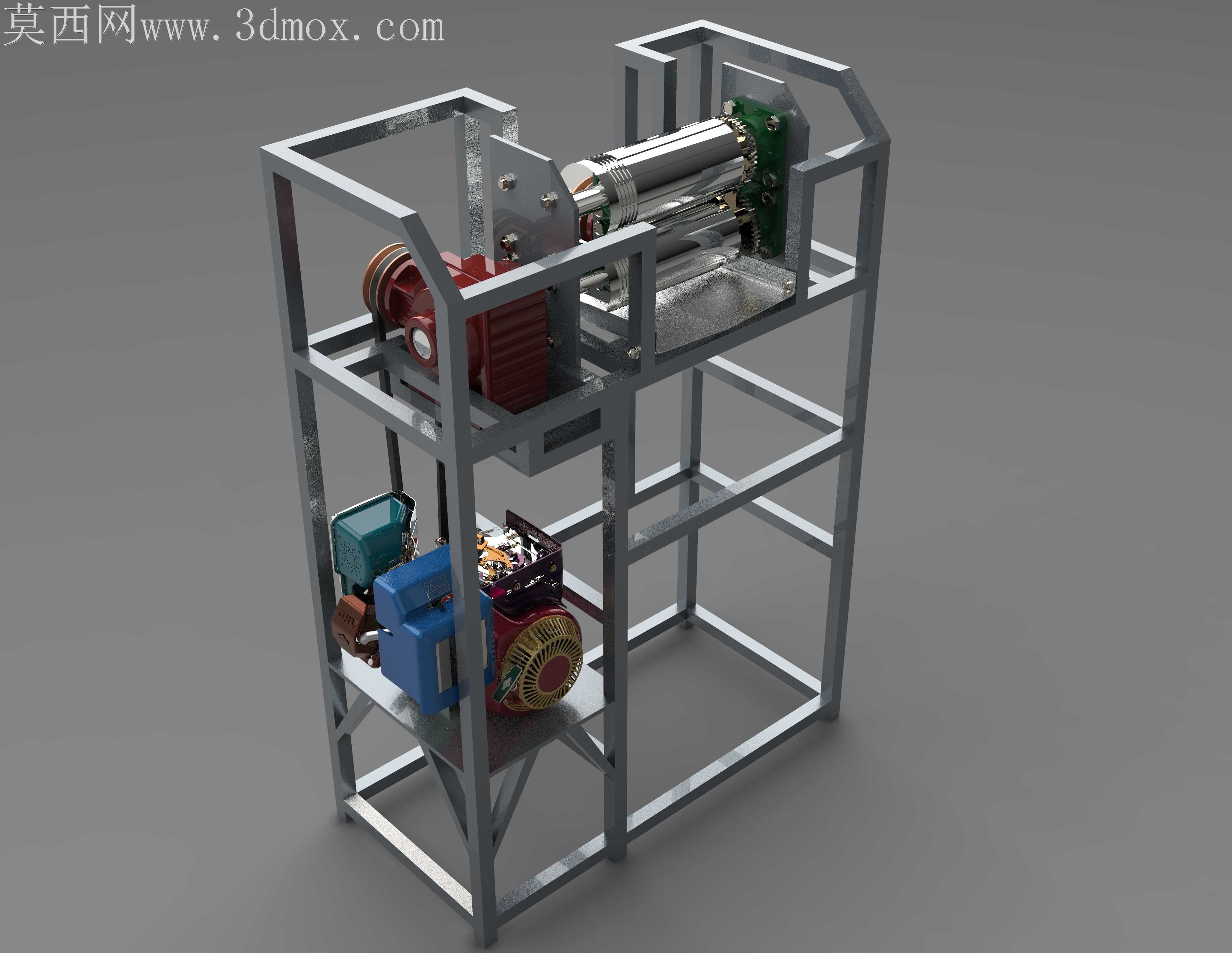

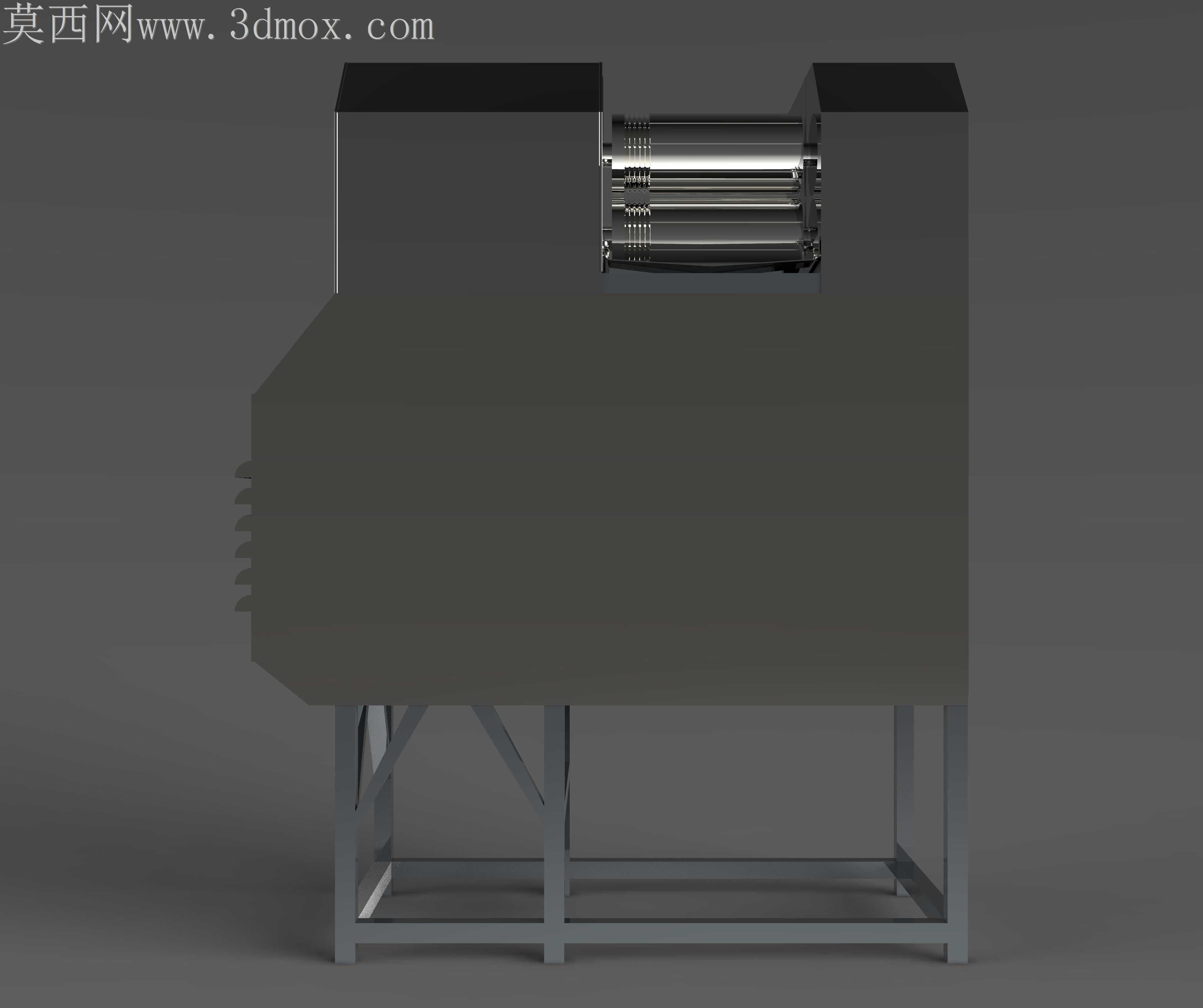

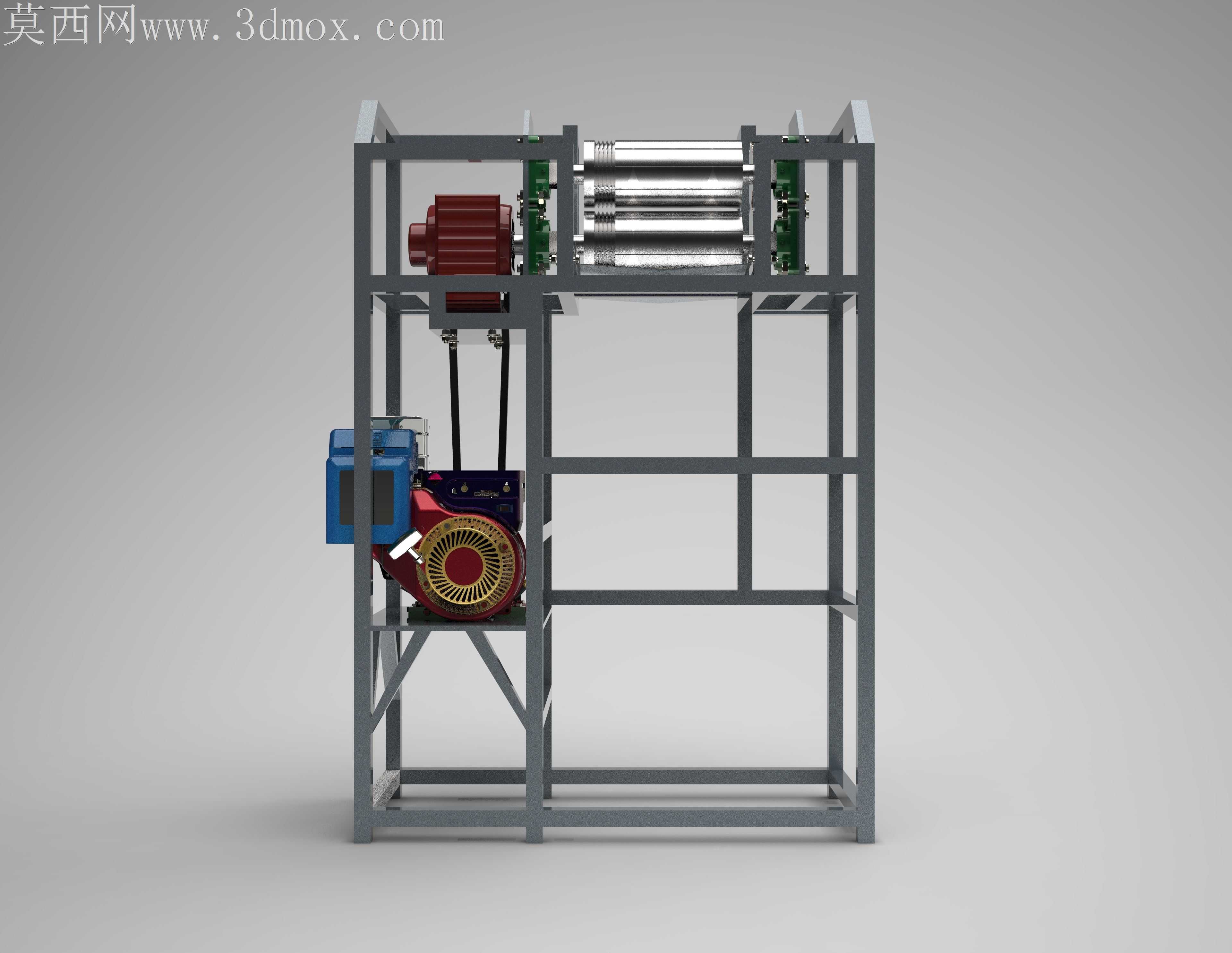

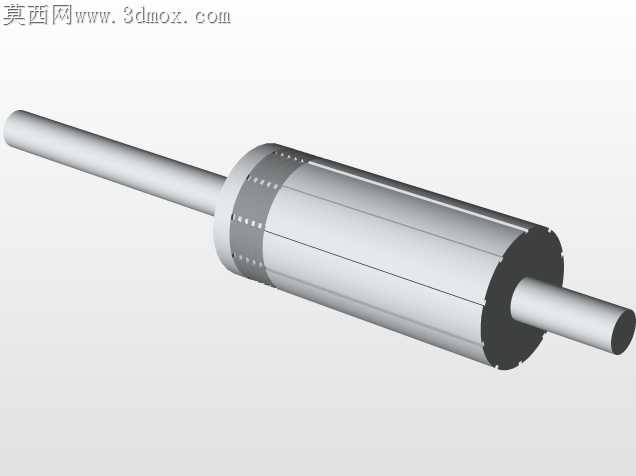

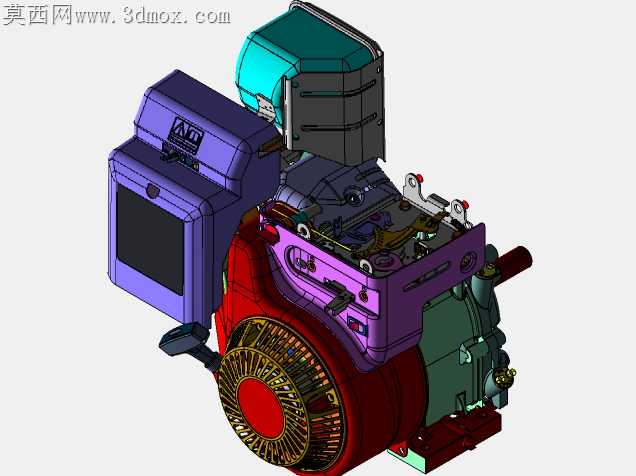

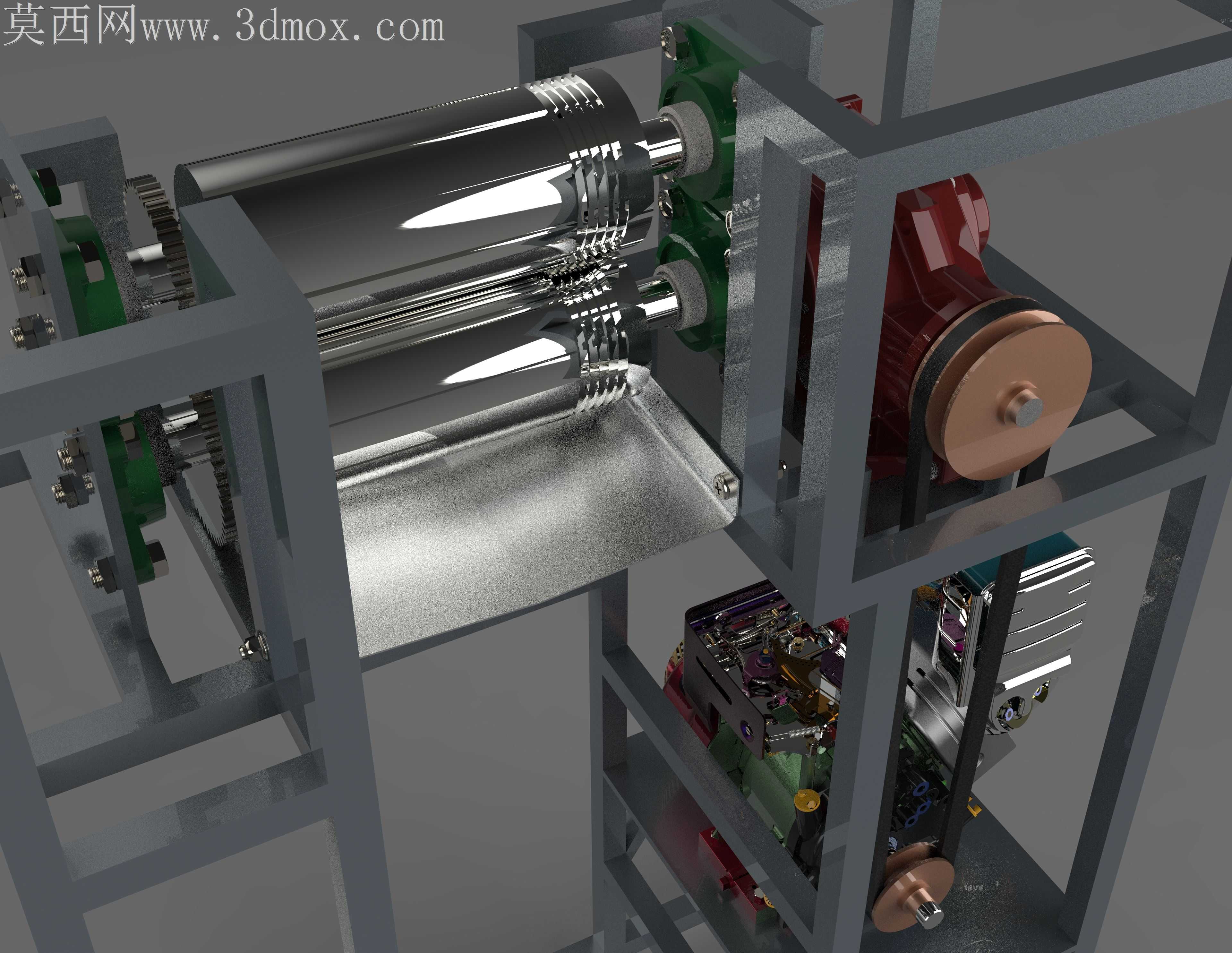

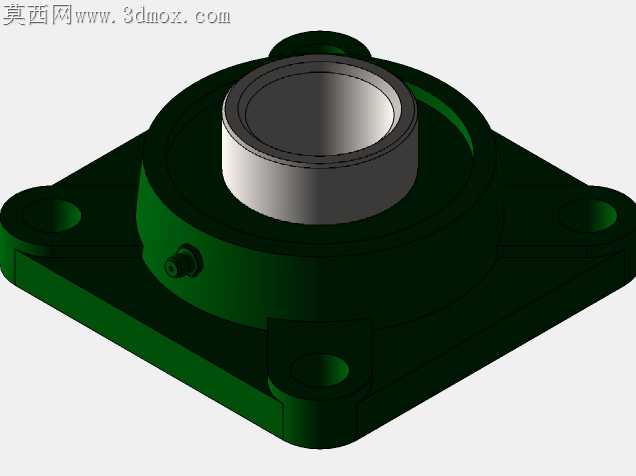

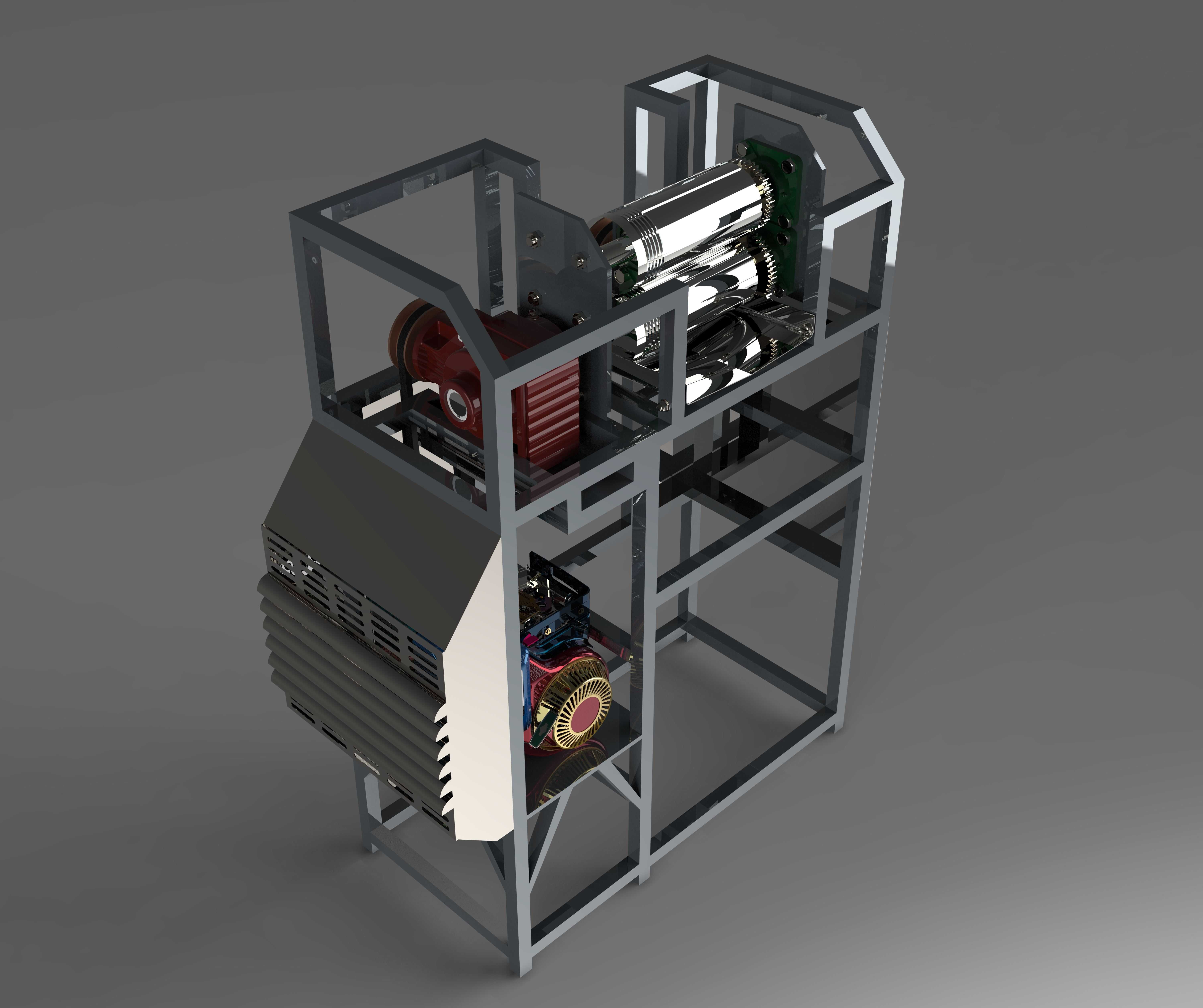

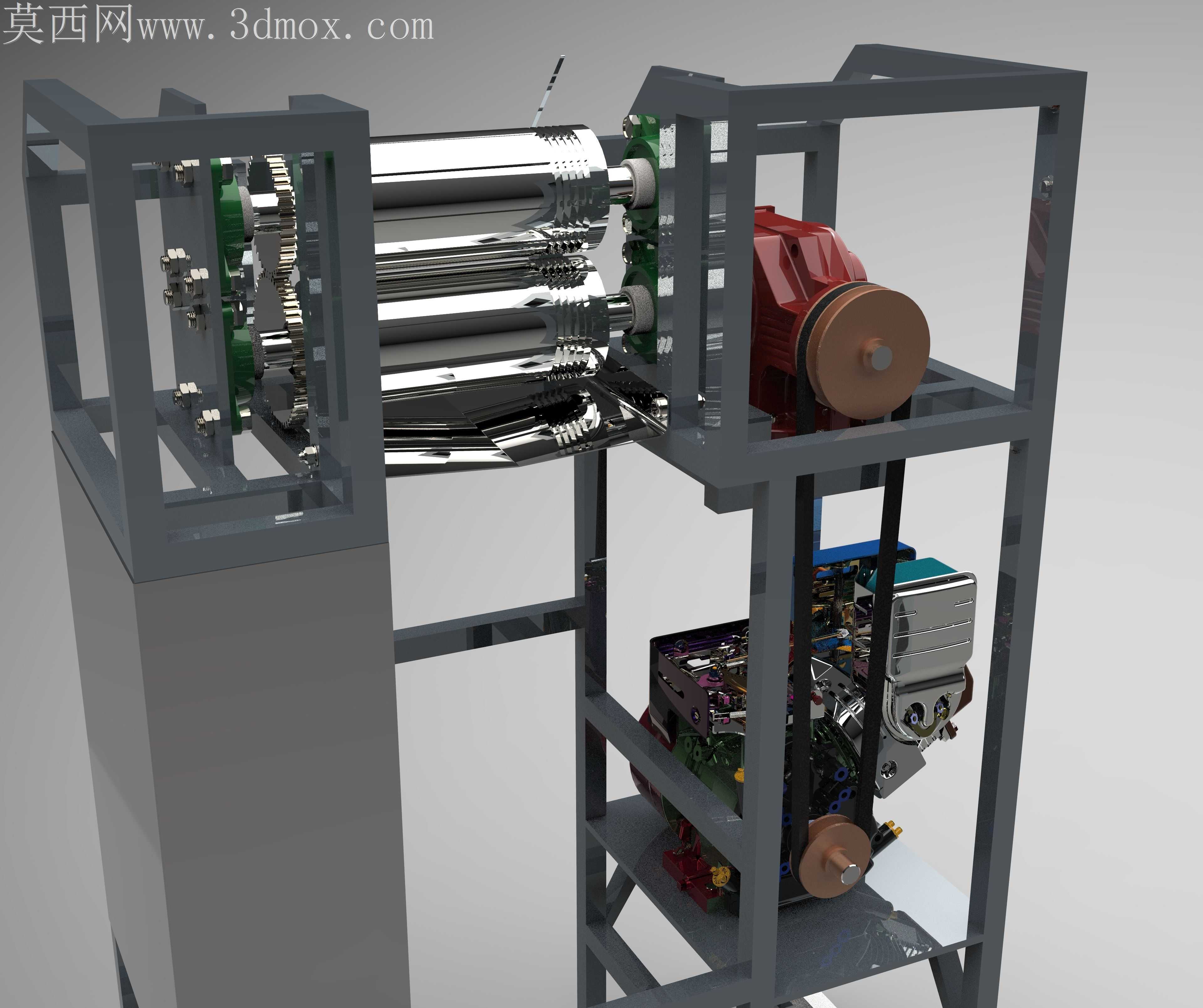

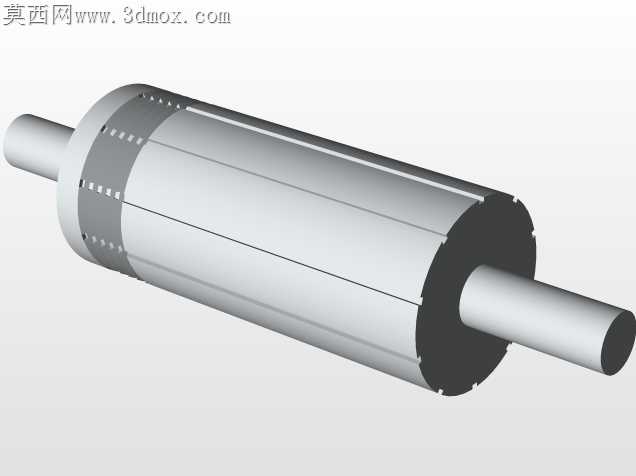

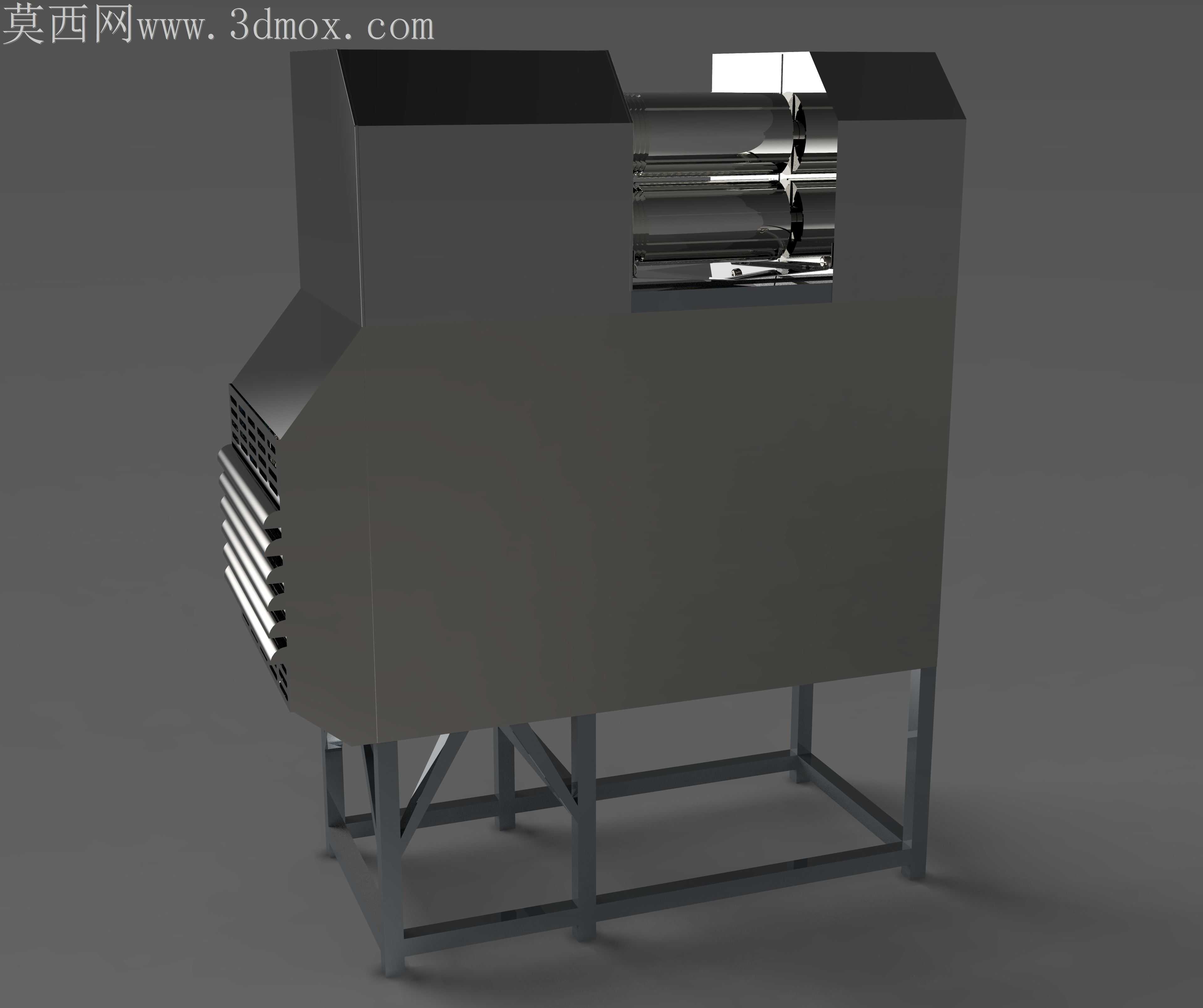

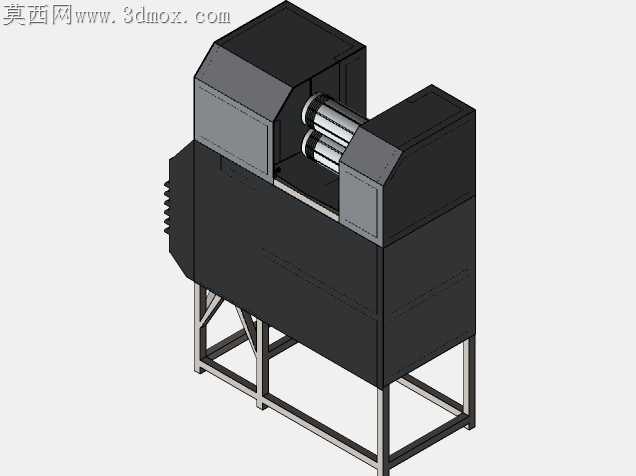

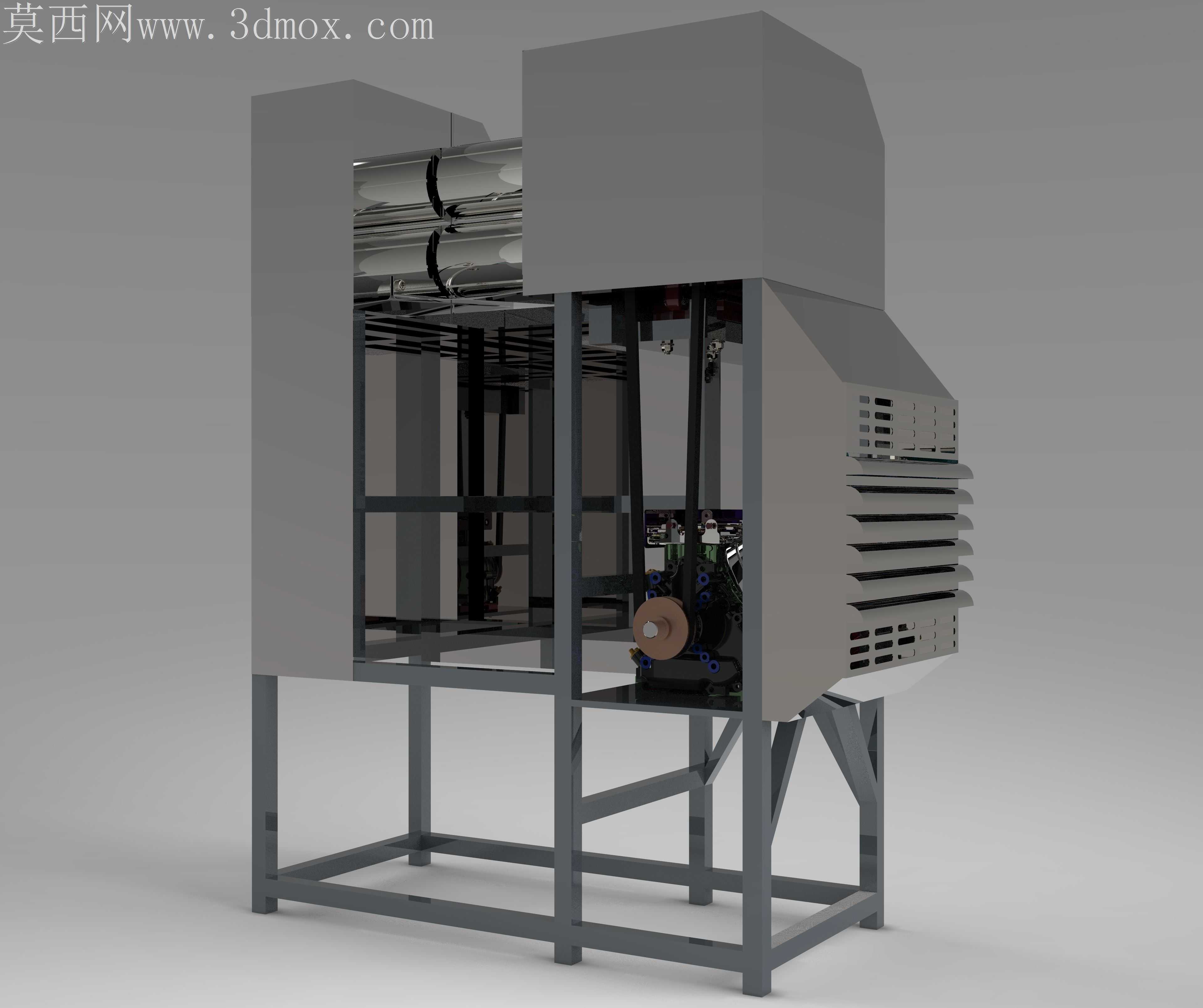

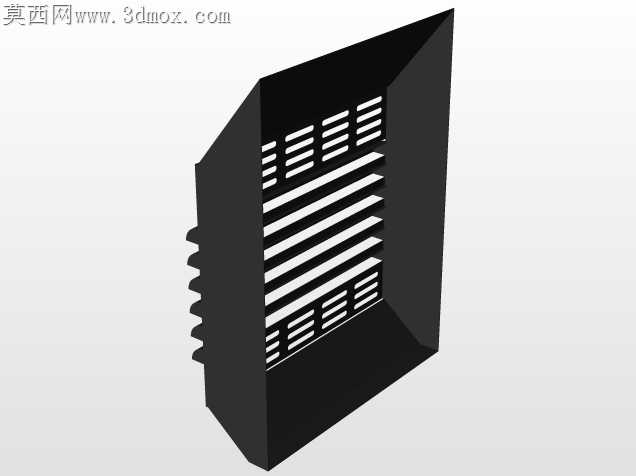

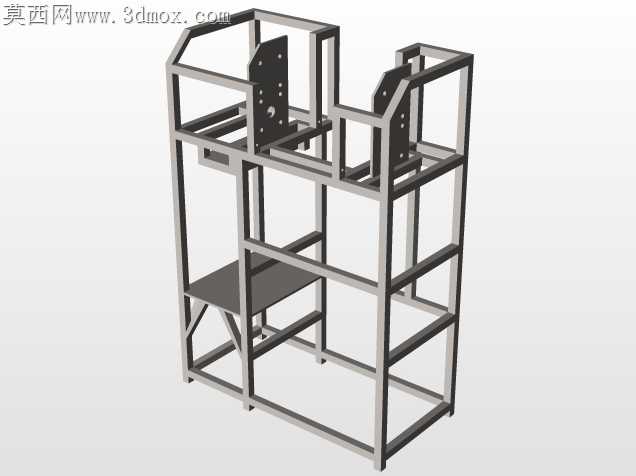

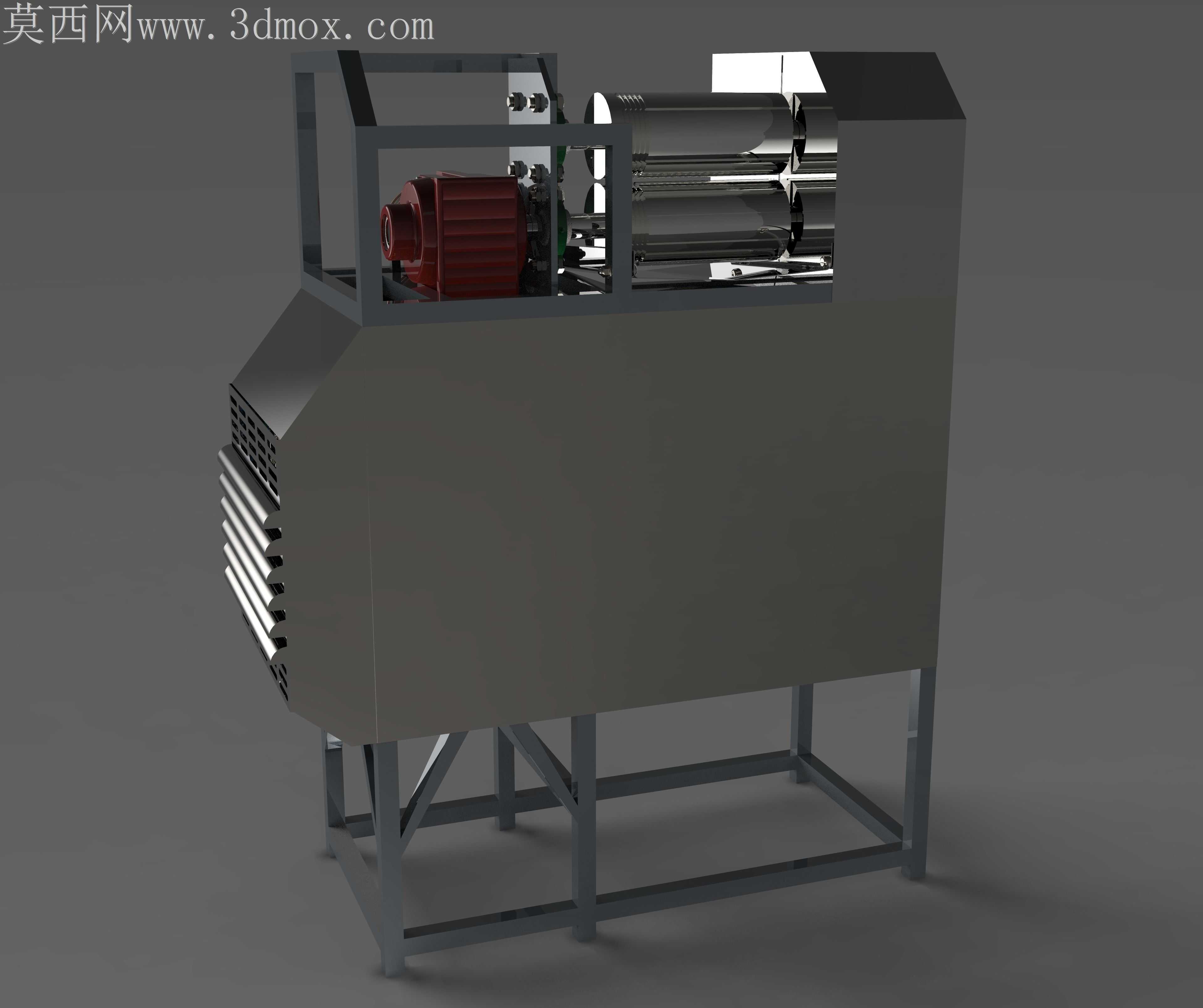

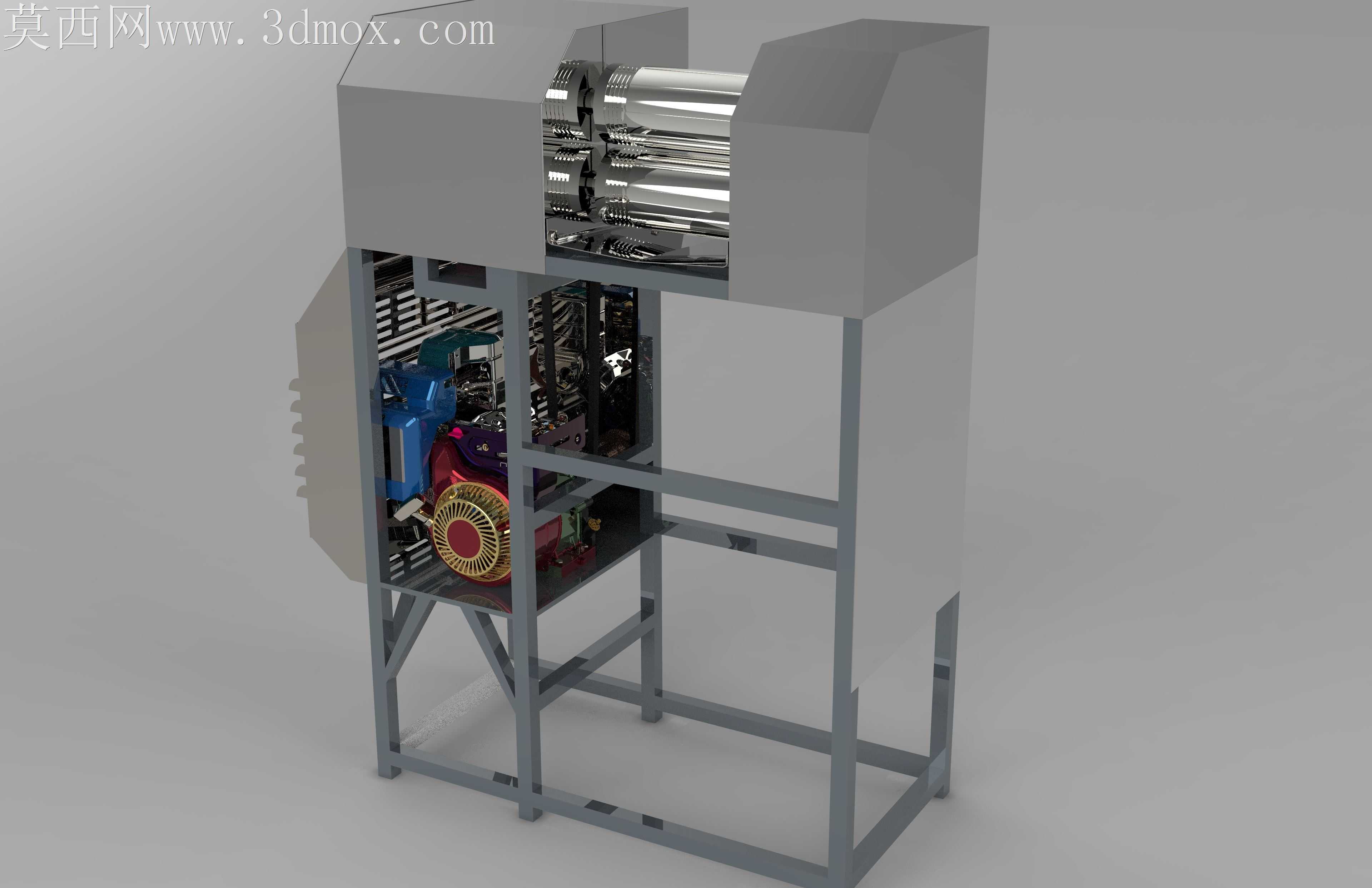

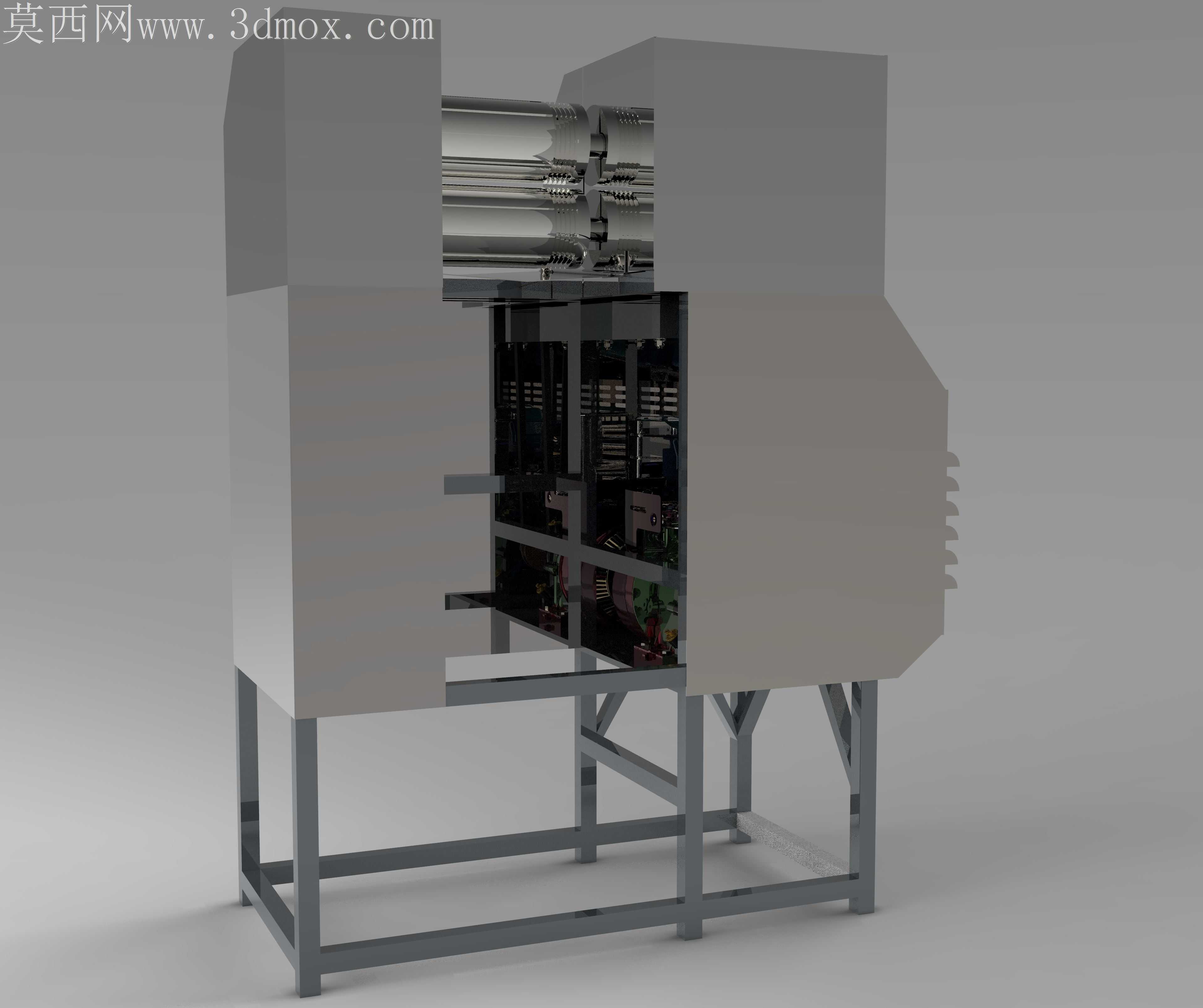

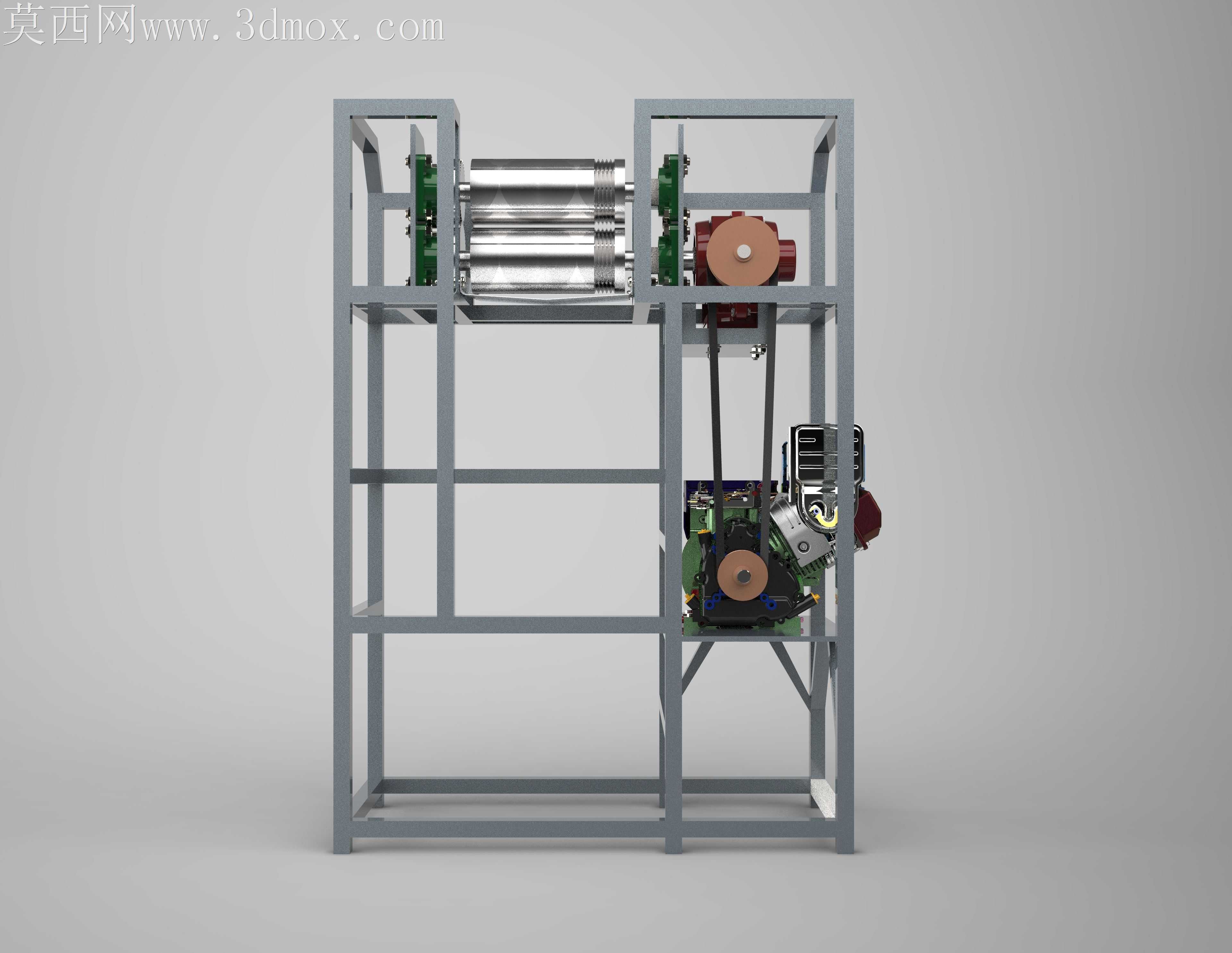

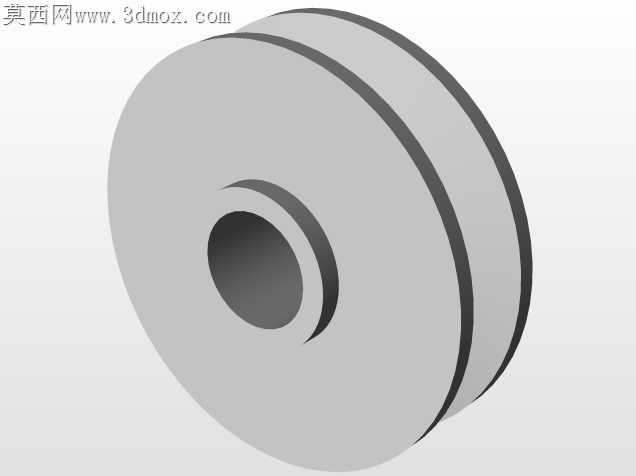

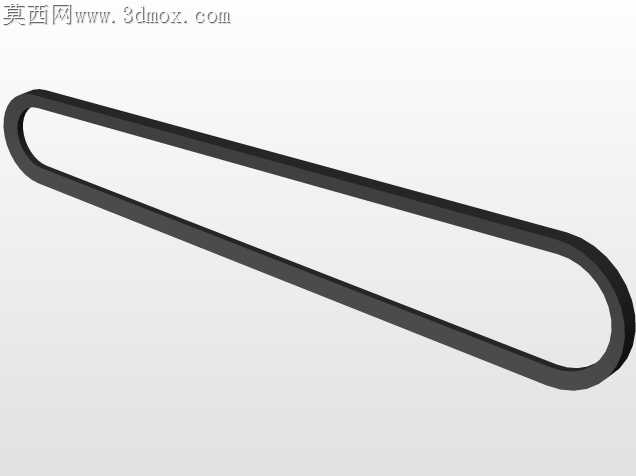

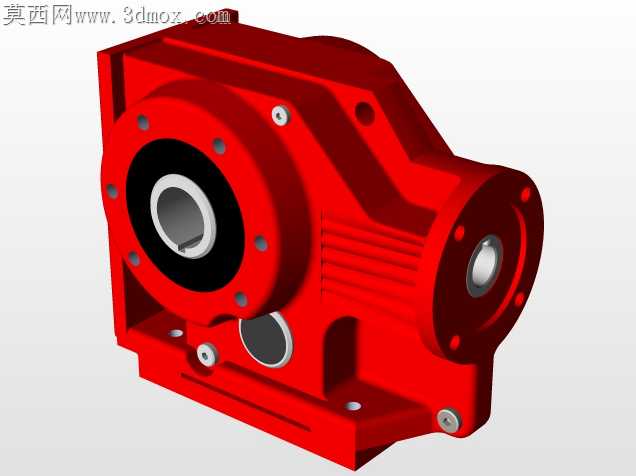

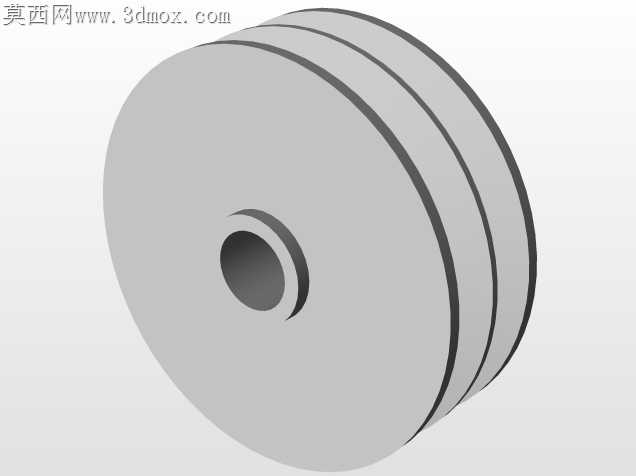

做这个甘蔗榨汁设备的三维建模时，我最先敲定的是核心压榨单元的双托辊布局，毕竟甘蔗榨汁的核心就是靠两个辊子的挤压力把蔗汁榨出来，一开始想过做三辊递进压榨的结构，但考虑到小型商用场景的占地和成本，还是砍掉了第三组托辊，把双辊的压榨间隙做了可调节的限位设计，既能适配不同粗细的甘蔗进料，也不会因为结构太复杂抬高后期加工的难度。机架部分我没有用花哨的型材拼接，直接选了方管焊接的框架结构，建模的时候特意把底部支撑的斜撑角度调到了45度，这个角度下机架的抗扭刚度刚好能抵消托辊压榨时产生的侧向力，不会因为长期受力出现框架变形的问题，四个支撑脚还预留了安装减震垫的沉孔，后期装配的时候直接把橡胶垫嵌进去就行，不用额外打孔固定。外罩的曲面处理花了点心思，一开始做的是直角方罩，渲染的时候发现棱角太生硬，而且实际使用中直角位置容易积蔗渣不好清理，就把侧方出风的位置做了斜切过渡，散热格栅的条缝我特意做了向内倾斜的角度，既能保证电机散热的通风量，也能防止外面的蔗屑溅进去打到电机扇叶。装配逻辑上我把整个模型拆成了机架、压榨辊组、动力单元、外罩四个大模块，每个模块的配合面都留了0.2mm的装配公差，比如托辊的轴承座和机架安装位，我没有做死的过盈配合，而是留了微调的间隙，方便后期安装的时候调整两个辊子的平行度，避免出现压榨间隙一边大一边小的问题。材质调试的时候，机架部分我给的是哑光喷塑的金属材质，粗糙度调到了0.6，不会太亮显得廉价，外罩用的是浅灰色的冷轧板材质，特意加了一点点细微的颗粒质感，还原真实钣金件的表面效果，托辊部分用的是抛光不锈钢材质，反射率调得稍高一点，能体现出食品接触级部件的光洁感。做渲染的时候我把主光源打在设备的左前方，刚好能照亮压榨辊的内部结构，侧后方加了一个弱补光，把外罩散热格栅的层次感打出来，不会让暗部死黑一片。整个设计没有做多余的装饰结构，所有的造型都是为了功能服务，不管是拿去做机械设计的实训作业，还是给小型加工设备厂商做方案参考，都能直接拿去拆图出加工件，不用再做大幅度的结构调整，双托辊的压榨效率也能满足小型鲜榨蔗汁门店的日常使用需求，清理维护的时候只要拆掉侧方的外罩盖板就能直接接触到压榨辊，比市面上很多封闭结构的榨汁机好打理很多。
