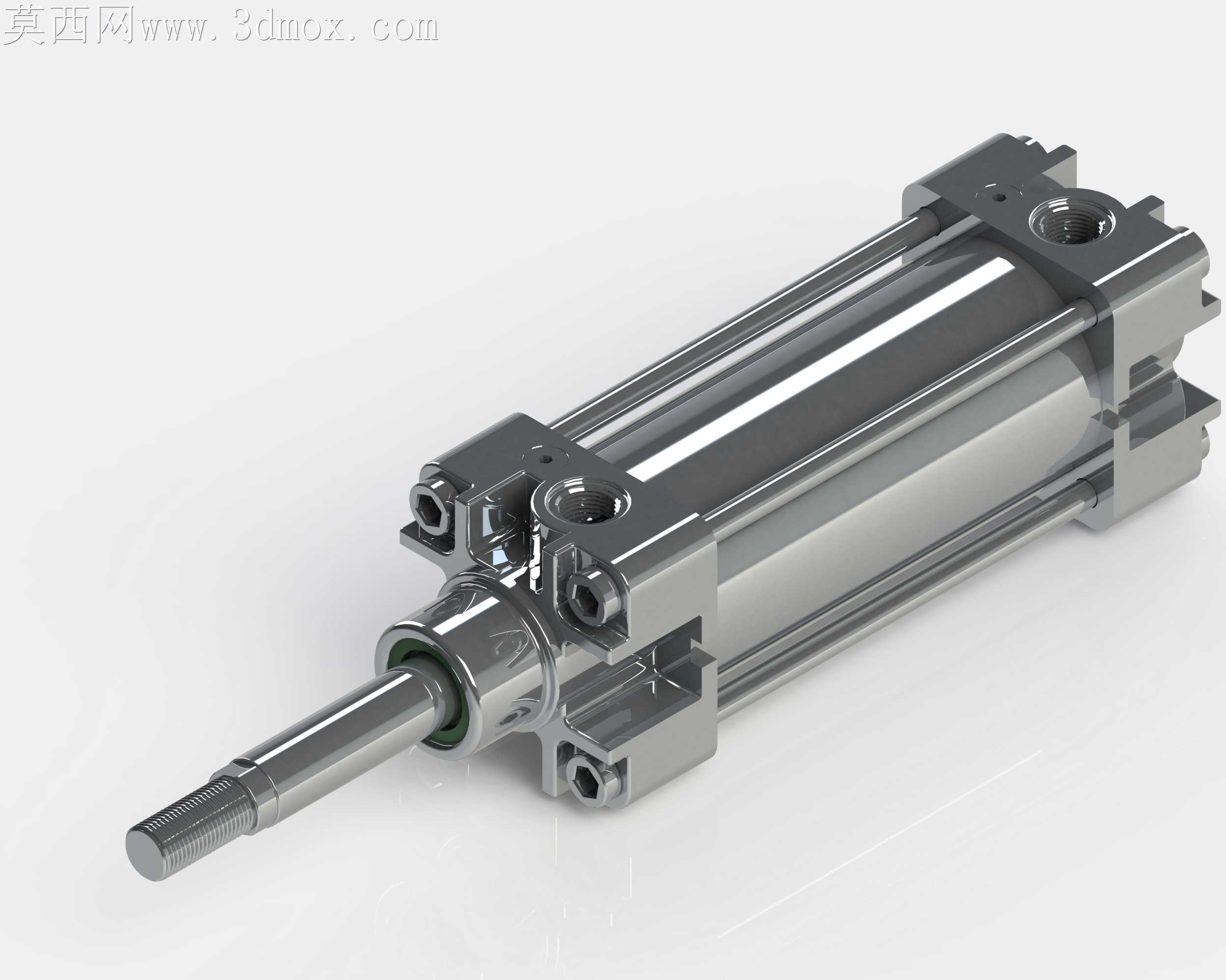

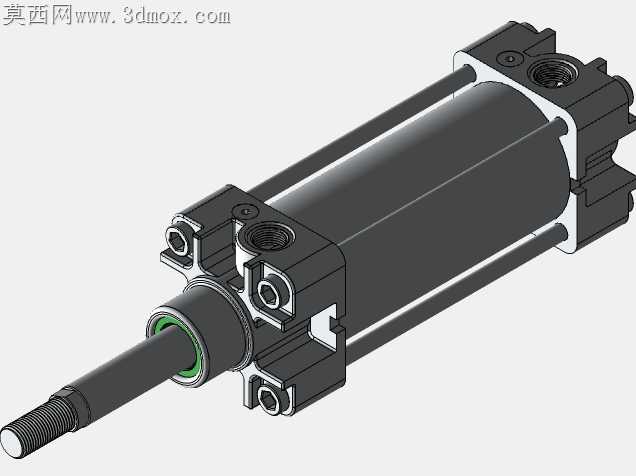

西林德罗63x100标准气缸三维结构设计

这次做这款63缸径100行程的标准气缸建模，是从装配逻辑视角切入的，一开始就没想着先堆单个零件的外形，而是先把整个气缸的运动配合关系捋顺——活塞杆的轴向滑动是核心，所有零件的基准都要跟活塞杆的中心轴线对齐，不然做出来的模型装配起来会出现偏心，后续渲染或者做运动仿真都会出问题。最先搭的是活塞杆的主体，杆端的外螺纹没有直接用装饰螺纹线，而是切了真实的牙型，毕竟前端的螺纹是要跟负载连接的，做真实牙型也能直观看到螺纹旋合的长度，避免后续实际选型的时候出现连接深度不够的问题，杆身跟端盖配合的位置特意留了密封圈的安装槽位，槽的宽度和深度是按常用的Y型密封圈尺寸卡的，没有随便画个凹槽凑数。然后是缸筒部分，一开始想直接拉个圆柱抽壳，但考虑到实际加工里缸筒是珩磨过的无缝钢管，两端要跟前后端盖做配合，所以缸筒的两端做了定位止口，止口的直径公差在建模的时候就按过渡配合的间隙留了0.02mm的虚拟余量，内壁做了轻微的粗糙度区分，跟外壁的哑光金属质感拉开差距。前后端盖的结构是最费心思的，一开始把气口直接做在了端盖顶面，后来翻了实际样本才发现，这款气缸的气口是在端盖的侧面，而且端盖上的安装孔是通孔，用来穿拉杆把前后端盖拉紧的，四个拉杆的安装位置完全围绕缸筒圆周均布，每个拉杆的螺母位置都做了沉孔，避免螺母突出端盖表面影响安装。缓冲部分的结构也没落下，端盖内侧的缓冲套位置做了环形槽，跟活塞杆尾部的缓冲柱塞对应，虽然是静态模型，但把这些实际存在的结构做出来，后续如果要做拆解动画或者出工程图都不用再补结构。材质调试的时候，缸筒和活塞杆用了不同的金属材质，活塞杆表面做了镀硬铬的高反光效果，边缘特意加了细微的倒角高光，模拟实际活塞杆磨削后的光滑质感，端盖用了压铸铝的半哑光材质，表面带一点点细微的颗粒感，不会跟缸筒的亮面质感混在一起，密封圈用了深绿色的橡胶材质，粗糙度调得更高，跟金属件形成明显的材质对比。装配的时候所有配合都用了同轴心和轴向限位，没有留多余的自由度，转起来的时候不会出现零件错位的情况，整个模型做完之后特意检查了各个零件的干涉情况，把端盖跟缸筒配合处的多余重叠部分都删掉了，哪怕是0.1mm的干涉都修掉了，毕竟做工业模型最忌讳的就是装配干涉，实际生产里这种问题是要直接返工的。
